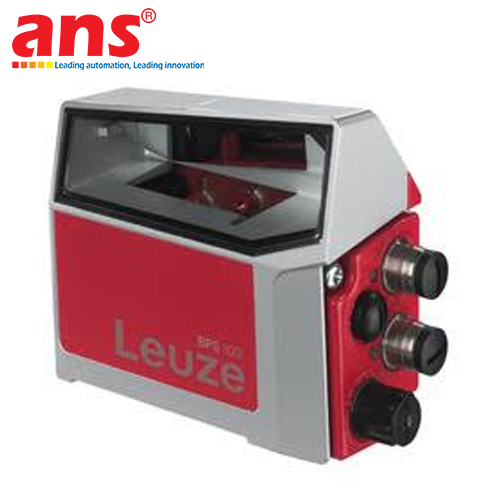

Hệ thống định vị mã vạch Leuze BPS 348i SM 100 D chính hãng Đức

Hệ thống định vị mã vạch Leuze BPS 348i SM 100 D (Mã đặt hàng: 50124982) thuộc thế hệ BPS 300i cao cấp của hãng Leuze electronic (CHLB Đức). Đây là giải pháp quang học chuyên dụng hàng đầu trong ngành tự động hóa công nghiệp và kho vận thông minh, dùng để đo lường và xác định tọa độ vị trí tuyệt đối dọc theo toàn bộ tuyến hành trình của các phương tiện vận chuyển và hệ thống cẩu trục với độ chính xác cơ học vượt trội.

Thiết bị hoạt động dựa trên nguyên lý quét chùm tia laser đỏ Class 1 an toàn cho mắt người (Laser Class 1 theo chuẩn IEC 60825-1:2014), chiếu theo hướng ngang (Lateral beam exit - ký hiệu SM) lên bề mặt dải băng mã vạch công nghiệp dán dọc theo đường ray. Cảm biến sở hữu trường quét sâu rộng từ 50 mm đến 170 mm và dải đo cực đại lên tới 10.000.000 mm (tương đương 10 km hành trình liên tục). Với độ lặp lại cực mịn chỉ 0,05 mm (1 sigma) cùng thời gian chu kỳ xuất giá trị đo siêu tốc chỉ 2 ms, Leuze BPS 348i duy trì việc bắt tọa độ chính xác tuyệt đối mà không hề xảy ra hiện tượng mất bước ngay cả khi xe cẩu hoặc phương tiện di chuyển ở vận tốc cao lên tới 10 m/s.

Về cấu trúc phần cứng, BPS 348i SM 100 D sở hữu lớp vỏ kim loại đúc nguyên khối chịu lực cao, mặt thấu kính quang học bằng kính cường lực chống xước và đạt cấp bảo vệ môi trường chuẩn IP65. Thiết bị có chỉ số độ tin cậy vượt bậc với tuổi thọ vận hành trung bình (MTTF) lên tới 83 năm. Phiên bản "D" được tích hợp sẵn một màn hình hiển thị đồ họa đơn sắc (128 x 32 pixels) kết hợp hệ thống đèn LED chỉ báo trạng thái, giúp kỹ sư vận hành có thể đọc trực tiếp tọa độ hiện thời, chẩn đoán chất lượng tín hiệu đọc băng mã vạch và cấu hình thông số nhanh chóng ngay tại hiện trường.

Điểm mạnh kỹ thuật lớn nhất của model BPS 348i là cổng truyền thông thời gian thực PROFINET RT tích hợp sẵn công nghệ chuyển mạch kép (Switch nội bộ), cho phép đấu nối cáp mạng theo chuỗi liên tiếp (Daisy-Chain) trực tiếp về PLC điều khiển mà không cần lắp thêm switch chia mạng công nghiệp. Thiết bị đồng thời tích hợp cổng USB hỗ trợ nạp cấu hình thông qua tập tin GSDML. Đây là sự lựa chọn số 1 cho các hệ thống nhà kho tự động AS/RS, dây chuyền lắp ráp xe hơi, hệ thống vận chuyển monorail điện xưởng sơn và các dây chuyền robot di động AGV/AMR.

• Hãng sản xuất: Leuze (Leuze electronic GmbH + Co. KG)
• Xuất xứ: Đức (100% Germany Origin)
• Dòng sản phẩm: Series BPS 300i (Bar code positioning systems)
• Tên model: BPS 348i SM 100 D
• Mã đặt hàng (Part No): 50124982
• Nguyên lý đo: Quét và định vị tọa độ theo băng mã vạch quang học (Continuous laser scanning)
• Hướng phát tia laser: Chiếu ngang thân máy (Lateral light beam exit - ký hiệu SM)
• Nguồn phát sáng: Laser đỏ (Red laser), phát tín hiệu liên tục
• Cấp an toàn laser: Laser Class 1 (chuẩn IEC/EN 60825-1:2014, an toàn mắt người)
• Độ sâu trường quét (Depth of field): 50 mm ... 170 mm
• Dải đo khoảng cách hành trình: 0 ... 10.000.000 mm (tương đương 0 mét đến 10.000 mét / 10 km)
• Độ tái lập / Độ lặp lại (Reproducibility 1 sigma): 0,05 mm
• Chu kỳ xuất dữ liệu đo (Measurement value output): 2 ms
• Tốc độ di chuyển tối đa của vật thể (Max. traverse rate): Lên đến 10 m/s
• Màn hình hiển thị & Điều khiển: Màn hình đồ họa đơn sắc (Monochromatic graphic display 128 x 32 pixels) kèm dãy đèn LED chỉ báo trạng thái (Ký hiệu D)
• Giao diện truyền thông công nghiệp:
  - Cổng xử lý dữ liệu: PROFINET RT (Tích hợp tính năng Switch kép, cấu hình qua file GSDML)
  - Cổng dịch vụ: USB (Dùng cấu hình tham số và kiểm tra bảo trì)
• Ngõ vào / ngõ ra điều khiển: 2 kênh I/O tùy chọn (Transistor PNP)
• Điện áp cấp nguồn hoạt động (UB): 18 ... 30 V DC
• Công suất tiêu thụ tối đa: 3,7 W
• Vật liệu thân vỏ: Hợp kim kim loại đúc nguyên khối (Metal housing), mặt kính quang học cường lực (Glass)
• Kiểu lắp đặt gá đặt: Rãnh then đuôi én (Dovetail grooves), gá mặt sau hoặc bộ gá tùy chọn
• Kích thước thân máy (Rộng x Cao x Dài): 100 mm x 108,7 mm x 48,3 mm
• Trọng lượng tịnh: 580 g
• Cấp bảo vệ môi trường: IP65 (theo tiêu chuẩn EN 60529), Protection Class III
• Nhiệt độ vận hành: -5°C ... +50°C (Nhiệt độ bảo quản: -35°C ... +70°C)
• Độ ẩm môi trường: 90% (không ngưng tụ)
• Độ tin cậy vận hành (MTTF): 83 năm
• Chứng nhận chất lượng: c UL US, CE, kiểm định chống sốc/rung IEC 60068
• Ngành nghề & Ứng dụng thực tế:
  - Kho tự động & Intralogistics: Định vị tọa độ xe cẩu lấy hàng tự động (Stacker cranes) trong hệ thống giá kệ cao tầng AS/RS.
  - Dây chuyền sản xuất Ô tô: Định vị trạm nâng hạ, xe chuyển phôi gầm và dây chuyền monorail điện treo trên cao (EMS) trong xưởng hàn/sơn.
  - Robot di động AGV/AMR: Định vị điều hướng tuyến đường cho xe tự hành vận chuyển nguyên vật liệu trong nhà máy thông minh.
  - Công nghiệp chế biến & Đóng gói: Kiểm soát hành trình di chuyển liên tục của các bàn trượt và băng chuyền phân loại tốc độ cao.
