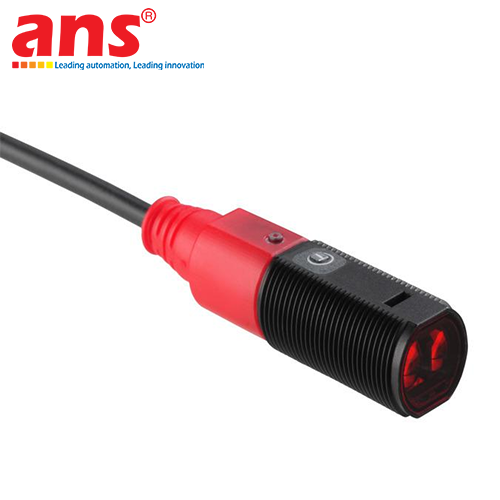

Leuze FT318BI.3/2N-M12 (Mã đặt hàng: 50127997)

Giới thiệu tổng quan sản phẩm: Cảm biến quang phản xạ khuếch tán tăng cường (Energetic Diffuse Sensor) Leuze FT318BI.3/2N-M12 thuộc dòng sản phẩm Series 318B danh tiếng, là giải pháp phần cứng nhận diện vật thể phân khúc nhỏ gọn dải ngắn được cấu trúc dưới dạng hình trụ ren M18 công nghiệp tiêu chuẩn. Trong cơ cấu chấp hành của các hệ thống tự động hóa hiện đại, băng tải phân loại sản phẩm, trạm chia chọn kho vận (Logistics), máy đóng gói tự động tốc độ lớn hoặc cụm máy dán nhãn, việc gá lắp cảm biến tại các mặt bằng yêu cầu độ tinh gọn và linh hoạt cao là ưu tiên hàng đầu.

Mã hiệu FT318BI.3/2N-M12 tích hợp cả đi-ốt phát xung và mạch thu tín hiệu trên cùng một mặt phẳng cảm biến hiện trường, hoạt động độc lập hoàn toàn mà không cần đến sự hỗ trợ của gương phản xạ (Reflector) hay bộ phát độc lập đối diện, giúp các doanh nghiệp tối ưu hóa chi phí vật tư phần cứng và đơn giản hóa sơ đồ đi dây cơ khí cơ học.

Ưu thế đột phá của Công nghệ sóng Hồng ngoại (Infrared Technology Advantages): Điểm cải tiến kỹ thuật mấu chốt và đắt giá nhất của model FT318BI.3/2N-M12 nằm ở việc trang bị nguồn phát quang bằng Tia hồng ngoại bước sóng 850 nm (Infrared LED) dải xung, thay vì sử dụng tia LED đỏ nhìn thấy thông thường. Việc ứng dụng chùm sáng không nhìn thấy bằng mắt thường này mang lại hai lợi thế cơ điện tử tĩnh cốt lõi cho nhà máy:

• Triệt tiêu sai số do màu sắc vật thể: Tia hồng ngoại có bước sóng dài giúp năng lực xuyên thấu và hấp thụ năng lượng ánh sáng của cảm biến trở nên đồng đều hơn, giảm thiểu tối đa hiện tượng co ngắn dải đo khi phôi mục tiêu chuyển đổi đột ngột từ các tông màu sáng (trắng, xám) sang các tông màu tối chói (đen carbon, màng nilon bóng).

• Kháng nhiễu ánh sáng môi trường tối ưu: Sóng hồng ngoại 850 nm phối hợp mạch lọc tần số xung giúp cảm biến cô lập hoàn toàn trước các nguồn tạp âm chói chói chang tại hiện trường nhà xưởng như ánh nắng mặt trời chiếu trực tiếp qua cửa sổ, đèn cao áp Halogen hoặc ánh sáng hồ quang hàn công nghiệp, ngăn ngừa tuyệt đối lỗi kích sai tín hiệu đầu ra.

Phân tích dải khoảng cách quét theo bề mặt vật liệu: Do đặc thù của nguyên lý phản xạ khuếch tán năng lượng, khoảng cách làm việc thực tế của cảm biến sẽ dao động định mức dựa trên tỷ lệ phần trăm độ phản xạ ánh sáng của từng loại bao bì bề mặt:

• Đối với vật thể màu Trắng tiêu chuẩn (90 phần trăm độ phản xạ): Khoảng cách làm việc đảm bảo nằm trong dải từ 1 mm đến 215 mm. Khoảng cách phát hiện tối đa lý thuyết trong điều kiện môi trường sạch hoàn hảo có thể chạm tới mức 280 mm.

• Đối với vật thể màu Xám vừa (50 phần trăm độ phản xạ): Khoảng cách làm việc đảm bảo nằm trong dải từ 1 mm đến 190 mm.

• Đối với vật thể màu Xám tối (18 phần trăm độ phản xạ): Khoảng cách làm việc đảm bảo nằm trong dải từ 3 mm đến 150 mm.

• Đối với vật thể màu Đen carbon (6 phần trăm độ phản xạ): Khoảng cách làm việc đảm bảo ổn định trong dải từ 5 mm đến 125 mm.

🛠️ CẤU HÌNH NGÕ RA ĐỒNG BỘ VÀ GIẢI PHÁP ĐẤU NỐI ĐIỆN TIÊU CHUẨN:

• Hệ thống ngõ ra kép song song Transistor NPN: Giải mã ký tự cấu trúc model cho thấy thiết bị trang bị song song hai cổng ngõ ra số độc lập dồi dào bao gồm Output 1 (NPN - Chế độ Light Switching / Thường mở khi nhận được ánh sáng hồng ngoại phản hồi từ vật thể) và Output 2 (NPN - Chế độ Dark Switching / Thường mở khi dòng phản hồi bị che khuất). Sự đồng bộ này cho phép các kỹ sư tự động hóa tự do tùy chọn trạng thái logic để kết nối thẳng vào các dòng PLC (Siemens, Mitsubishi, Omron, Delta, Keyence) trực tiếp thông qua đường dây điện thế mà không cần lập trình thuật toán đảo trạng thái bằng phần mềm, nâng cao tốc độ quét vòng lặp.

• Giải pháp đầu nối giắc cắm M12 cơ động: Khác biệt với dòng cáp liền dải dài, model FT318BI.3/2N-M12 sử dụng tích hợp giắc cắm nhanh dạng M12, cấu trúc 4 chân tiêu chuẩn A-coded công nghiệp. Thiết kế này cho phép kỹ sư hiện trường dễ dàng tháo lắp kết nối nhanh dây cáp chống nhiễu dải từ 18 đến 22 AWG trong quá trình bảo trì, thay thế thiết bị đầu cuối mà không phải tháo dỡ toàn bộ đường ống luồn dây luân chuyển của hệ thống, rút ngắn thời gian dừng máy (Downtime).

Kết cấu cơ khí hardened chịu tải môi trường công nghiệp: Thân cảm biến đúc từ vật liệu nhựa ABS công nghiệp cao cấp có độ bền cơ lý vượt trội chịu được các xung động rung lắc mạnh của máy dập hay động cơ xích tải băng truyền, kích thước hình học khối nhỏ gọn gồm đường kính ren tiêu chuẩn M18 x 1 và tổng chiều dài thân máy vỏn vẹn 46 mm. Trọng lượng siêu nhẹ chỉ 20 gram giúp thiết bị giảm tải trọng lực tối đa khi gá lắp trên các tay kẹp robot chuyển động tốc độ cao.

Thiết bị đạt cấp bảo vệ quốc tế IP67 (chống bụi bẩn bám dính hoàn toàn và kín khít trước nước phun mạnh công nghiệp) và Class bảo vệ cấp III an toàn điện. Mạch điện tử tích hợp sẵn các tính năng bảo vệ cao cấp: chống hiện tượng ngắn mạch đầu ra và chống đấu sai đảo ngược cực nguồn nuôi. Cảm biến vận hành mượt mà trên dải nguồn một chiều linh hoạt từ 10 đến 30 VDC, có công suất dòng không tải cực kỳ tiết kiệm (nhỏ hơn hoặc bằng 20 mA) và dải nhiệt độ chịu tải môi trường siêu rộng kéo dài từ âm 40 độ C đến cộng 60 độ C (hoạt động tốt trong các kho cấp đông lạnh công nghiệp).

Trên thân máy trang bị hệ thống nút bấm điện tử thông minh Teach Button giúp khóa dải đo nhanh chóng bám sát milimet cùng hệ thống đèn LED dải màu hiển thị trạng thái nguồn cấp và ngõ ra trực quan. Với tần số đóng cắt phản hồi đạt mức định mức 500 Hz (thời gian đáp ứng xung điện siêu tốc chỉ trong vòng 1 ms), cảm biến xử lý hoàn hảo các bài toán đếm sản phẩm mật độ dày dặc trên băng chuyền.
