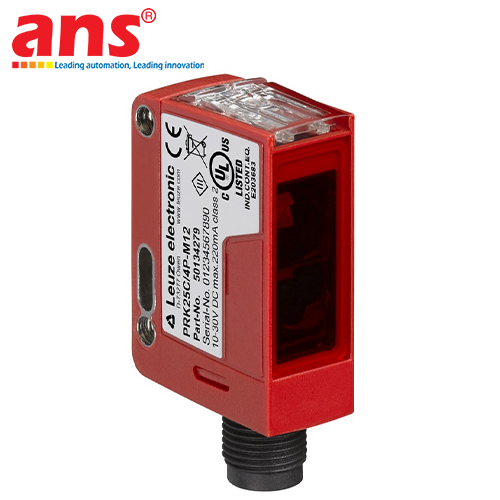

CẢM BIẾN QUANG PHẢN XẠ GƯƠNG PHÂN CỰC LEUZE PRK25C.D1/4P-M12

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
Leuze PRK25C.D1/4P-M12 là dòng thiết bị cảm biến quang điện phản xạ gương phân cực (Polarized Retro-reflective Photoelectric Sensor) phân khúc công nghiệp cao cấp, thuộc hệ sinh thái sản phẩm Series 25C được phát triển và chế tạo bởi tập đoàn công nghệ tự động hóa danh tiếng Leuze electronic (Đức). Cảm biến sở hữu cấu trúc hình học dạng hình khối chữ nhật tiêu chuẩn (Standard Cubic Form Factor), tối ưu hóa cấu trúc cơ khí cốt lõi để gá đặt vững chắc tại các dây chuyền sản xuất tự động quy mô lớn. PRK25C.D1/4P-M12 kết hợp hoàn hảo giữa công nghệ lọc bước sóng quang học tiên tiến và hệ vi mạch IC xử lý kỹ thuật số thông minh, mang lại khả năng đo lường với độ tin cậy tuyệt đối. Đây là giải pháp công nghệ chuyên dụng hàng đầu hiện nay nhằm giải quyết các bài toán nhận diện vật thể phức tạp, chống chịu các điều kiện môi trường Washdown khắt khe hằng ngày và đảm bảo tính vận hành trường kỳ không lỗi nhiễu cho toàn bộ hệ thống điều khiển trung tâm.

NGUYÊN LÝ PHẢN XẠ GƯƠNG PHÂN CỰC VÀ GIẢI PHÁP THEO DÕI BỀ MẶT NHẴN BÓNG
Cảm biến vận hành dựa trên cơ chế phản xạ gương tích hợp phân cực quang học cao cấp. Đầu phát liên tục phóng ra chùm tia sáng LED đỏ nhìn thấy (Visible red light) dạng xung qua thấu kính. Luồng ánh sáng này đi xuyên qua không gian gá đặt, chạm vào tấm gương phản quang (Reflector) đặt đối diện và phản xạ 180 độ quay trở lại thấu kính đầu thu.
Điểm đắt giá nhất của model PRK25C.D1/4P-M12 là việc trang bị Bộ lọc phân cực quang học (Polarization Filter) đặc hiệu. Bộ lọc này đóng vai trò như một màng ngăn logic: nó chỉ cho phép luồng ánh sáng đã được xoắn phân cực khi dội ngược từ gương phản quang đi qua để kích hoạt mạch thu, đồng thời cô lập và từ chối hoàn toàn các tia sáng phản xạ giả lập phát ra trực tiếp từ các bề mặt nhẵn bóng của vật thể (như tấm kim loại sáng bóng, phôi inox cán, bề mặt thùng carton bọc màng co nilon bóng loáng hay màng PE stretch film trong suốt). Cơ chế này triệt tiêu hoàn toàn hiện tượng cảm biến bị đánh lừa – lỗi vận hành cực kỳ phổ biến ở các dòng cảm biến quang thông thường, giúp chu trình bắt tín hiệu luôn đạt độ chính xác lý tưởng.

TẦM HOẠT ĐỘNG SIÊU XA VÀ CƠ CHẾ CĂN CHỈNH BIẾN TRỞ 270° CHUẨN XÁC
- Hiệu suất dải quét rộng ấn tượng: Khác biệt hoàn toàn với các dòng cảm biến quang hình thể nhỏ hẹp bị giới hạn cự ly đo, Series 25C cung cấp tầm phát hiện xa vượt trội đạt từ 8 mét đến 10 mét (biên độ dao động phụ thuộc trực tiếp vào kích thước diện tích hình học của gương phản quang đi kèm như dòng gương TK/TKS tiêu chuẩn). Dải đo siêu rộng này biến cảm biến thành cấu phần hoàn hảo cho các hệ thống băng tải tự động hóa kho bãi diện rộng, các trục đường lăn logistics hoặc giám sát phương tiện vận chuyển kích thước lớn.
- Núm vặn biến trở tinh chỉnh cơ học 270 độ (Potentiometer): Cho phép các kỹ sư bảo trì dễ dàng can thiệp, thiết lập thủ công biên độ nhạy bám quét một cách trực quan và chính xác đến từng milimet tại hiện trường lắp đặt. Cơ cấu xoay giới hạn góc này mang lại khả năng tùy biến dải đo linh hoạt, giúp cảm biến thích ứng tốt với từng loại chất liệu bao bì mỏng dày hay các điều kiện môi trường dồi dào bụi bặm dính bám của nhà máy chế biến gỗ và vật liệu xây dựng.

CẤU HÌNH NGÕ RA TRANSISTOR KÉP PNP VÀ CHỐNG CHỊU MÔI TRƯỜNG WASH-DOWN KHẮC NGHIỆT
- Ký hiệu phân loại ngõ ra "/4P" đặc trưng: Thể hiện cảm biến được tích hợp sẵn cấu trúc ngõ ra kỹ thuật số Complementary (Ngõ ra kép song song đối nghịch logic) dạng Transistor PNP bao gồm 2 kênh tín hiệu hoạt động song hành độc lập: Kênh 1 hoạt động ở chế độ Light switching (Kích đóng mạch ON khi nhận được sáng từ gương) và Kênh 2 hoạt động ở chế độ Dark switching (Kích đóng mạch ON khi chùm tia sáng bị vật cản che khuất). Cấu hình này mang lại sự linh hoạt tối đa, cho phép kết nối trực tiếp các đường dây tín hiệu số về module Input của PLC (Siemens, Mitsubishi, Omron, Schneider, Allen Bradley,...) mà không cần thực hiện các thuật toán đảo logic phần mềm phức tạp.
- Chuẩn bảo vệ vỏ bọc tối cao IP67 và IP69K: Thân vỏ của cảm biến cấu tạo từ sự kết hợp của hợp kim nhựa kỹ thuật ABS / PC siêu bền, mặt cửa sổ quang học bằng nhựa PMMA duy trì dải quang thông suốt. Cấu trúc hàn kín hoàn toàn giúp thiết bị kháng bụi bẩn tuyệt đối, chống thấm nước khi ngâm ngắn hạn và chịu đựng hoàn hảo các chu trình rửa trôi tẩy rửa bằng vòi phun nước áp lực cao, nước nóng (Washdown) cùng hóa chất tẩy rửa công nghiệp. Đi kèm kết nối giắc cắm nhanh chuẩn M12 4 chân bằng kim loại cứng cáp và dải nhiệt độ làm việc cực rộng kéo dài từ miền đông lạnh sâu -40°C đến môi trường sinh nhiệt +60°C, Leuze PRK25C.D1/4P-M12 hoạt động trường kỳ ổn định trong các môi trường khắc nghiệt nhất như kho lạnh cấp đông công nghiệp, nhà máy chế biến thực phẩm, nước giải khát và xưởng cơ khí lắp ráp ô tô hạng nặng.

THÔNG SỐ QUANG HỌC VÀ HIỆU SUẤT ĐO LƯỜNG
- Nguyên lý hoạt động: Cảm biến quang phản xạ gương có phân cực (Polarized Retro-reflective Photoelectric Sensor)
- Dòng sản phẩm đại diện: 25C Series
- Nguồn sáng phát: Đèn LED, tia đỏ (Visible red light - Ánh sáng nhìn thấy dạng xung)
- Khoảng cách phát hiện vận hành tối đa: Lên đến 8 mét đến 10 mét (Hiệu suất dải đo phụ thuộc trực tiếp vào mã định danh và diện tích bề mặt của gương phản quang cấu hình đi kèm)
- Khả năng chuyên biệt: Loại bỏ phản xạ giả lập từ vật thể bóng, chuyên nhận diện vật thể nhẵn bóng, kim loại loáng và các loại kiện hàng quấn màng co stretch film.

THÔNG SỐ ĐIỆN VÀ ĐẶC TÍNH TÍN HIỆU NGÕ RA
- Điện áp nguồn cung cấp (Supply Voltage): 10 ... 30 V DC (Bao gồm mạch an toàn bảo vệ chống ngược cực nguồn)
- Số lượng ngõ ra kỹ thuật số: 2 ngõ ra kỹ thuật số độc lập (Complementary Outputs)
- Kiểu cấu hình cấu trúc Transistor: PNP
- Chế độ hoạt động logic ngõ ra:
  + Ngõ ra 1 (Light switching): Trạng thái đóng mạch ON khi đầu thu nhận đầy đủ ánh sáng phản hồi từ gương
  + Ngõ ra 2 (Dark switching): Trạng thái đóng mạch ON khi chùm tia sáng quang học bị vật thể che khuất (Mất tia)
- Tính năng bảo vệ mạch điện tích hợp: Bảo vệ chống ngắn mạch ngõ ra (Short-circuit protection), bảo vệ chống quá tải dòng điện.

GIAO DIỆN KẾT NỐI VÀ CƠ CHẾ CÀI ĐẶT
- Kiểu kết nối điện: Đầu nối nhanh tiêu chuẩn giắc cắm M12 (Male Connector)
- Số lượng chân tiếp điểm: 4 chân (4-pin)
- Kết cấu cơ học đầu nối: Khớp nối bằng chất liệu Kim loại (Metal) chắc chắn, tăng cường khả năng chống rung lắc chấn động cơ học.
- Kiểu mã hóa cơ học đầu nối: A-Coded tiêu chuẩn công nghiệp
- Cơ cấu điều chỉnh độ nhạy: Núm vặn biến trở xoay góc giới hạn 270° (Potentiometer) hỗ trợ căn chỉnh dải cài đặt thủ công chính xác cao.
- Hệ thống LED hiển thị chỉ báo: Tích hợp các đèn LED trạng thái hiển thị quang trực quan trực tiếp trên thân máy phục vụ chu trình căn chỉnh và kiểm tra nhanh tại hiện trường.

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU
- Kiểu dáng thiết kế cấu trúc: Dạng khối hình hộp vuông chữ nhật tiêu chuẩn (Standard Cubic Form Factor)
- Vật liệu chế tạo thân vỏ (Housing): Nhựa kỹ thuật cao cấp ABS / PC chịu lực va đập cơ học công nghiệp lớn
- Vật liệu cửa sổ thấu kính quang học (Lens): Nhựa chuyên dụng PMMA độ bền kéo và độ truyền thấu ánh sáng tối ưu
- Phương pháp lắp đặt cơ học: Thiết kế hệ thống lỗ gá hỗ trợ bắt vít xuyên thân cố định chắc chắn trên khung giá đỡ máy.

TIÊU CHUẨN MÔI TRƯỜNG VÀ CHỨNG NHẬN QUỐC TẾ
- Tiêu chuẩn bảo vệ vỏ ngoài: IP67 và IP69K (Chống bụi tuyệt đối, chịu ngâm nước ngắn hạn và chịu quy trình Washdown xịt rửa nước nóng áp lực cao dồi dào hóa chất)
- Nhiệt độ môi trường vận hành liên tục: -40°C đến +60°C
- Nhiệt độ môi trường bảo quản/lưu kho: -40°C đến +70°C
- Chứng nhận kiểm định chất lượng quốc tế: cULus certified, tuân thủ nghiêm ngặt tiêu chuẩn kỹ thuật kiểm định thiết bị cảm biến công nghiệp toàn cầu IEC 60947-5-2.
