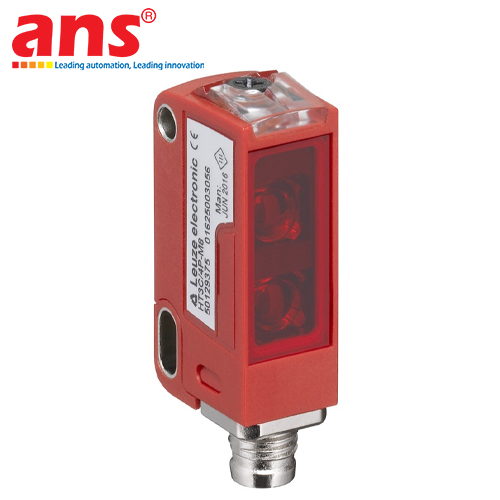

Cảm biến quang Leuze HT3C/4P chính hãng giá tốt

Cảm biến quang phản xạ khuếch tán triệt nền Leuze HT3C/4P (Mã đặt hàng quốc tế: 50129376) là dòng cảm biến quang điện siêu nhỏ gọn (Miniature Cubic) thuộc Series 3C trứ danh của thương hiệu Leuze (CHLB Đức) – tập đoàn công nghệ dẫn đầu toàn cầu về các giải pháp cảm biến quang điện tử và an toàn tự động hóa công nghiệp. Thiết bị được thiết kế chuyên sâu nhằm cung cấp giải pháp quét quang học tin cậy cho các ứng dụng đòi hỏi độ chuẩn xác vi mô, khả năng triệt tiêu phông nền chuyển động mạnh mẽ và tính linh hoạt cao trong các không gian máy móc cơ khí giới hạn.

Trọng tâm công nghệ của Leuze HT3C/4P nằm ở việc tích hợp thấu kính quang học hội tụ chính xác (Focused beam path) với tiêu cự cố định 200 mm cùng nguồn phát LED đỏ bước sóng 633 nm phát tín hiệu xung. Kết hợp cùng thuật toán triệt tiêu nền quang học (Background Suppression - BGS) đỉnh cao, cảm biến duy trì sai số tương phản đen - trắng (Black-White Error) cực thấp dưới 10% ở cự ly lên tới 220 mm. Điều này cho phép cảm biến nhận diện ổn định mọi loại vật liệu cơ khí, phôi nhựa tối màu, linh kiện có bề mặt sần sùi hoặc bóng loáng mà hoàn toàn không bị ảnh hưởng bởi bề mặt kim loại hay băng chuyền chuyển động ngay phía sau. Cảm biến hỗ trợ dải quét định mức từ 5 mm đến 450 mm và cho phép kỹ sư tinh chỉnh khoảng cách phát hiện linh hoạt từ 15 mm đến 450 mm thông qua chiết áp đa vòng (Multiturn potentiometer) trực quan.

Về tốc độ đáp ứng và độ bền công nghiệp, HT3C/4P sở hữu tần số đóng cắt vượt trội 1.000 Hz cùng thời gian đáp ứng siêu nhanh chỉ 0.5 ms (độ rung đáp ứng cực thấp 166 µs), đáp ứng hoàn hảo yêu cầu khắt khe của các dây chuyền phân loại, đóng gói tốc độ cao và cánh tay robot gắp nhả tự động. Toàn bộ phần cứng được bao bọc trong lớp vỏ nhựa kỹ thuật PC-ABS cao cấp kết hợp mặt thấu kính PMMA chống trầy xước, đạt cấp độ bảo vệ chống nước, kháng bụi chuẩn IP67 và IP69K, đồng thời đạt chứng nhận kháng hóa chất tẩy rửa công nghiệp ECOLAB với dải nhiệt độ vận hành từ -40°C đến +60°C. Thiết bị tích hợp 2 ngõ ra transistor PNP độc lập (Ngõ ra 1 kích hoạt sáng Light-switching / Ngõ ra 2 kích hoạt tối Dark-switching), tích hợp mạch bảo vệ chống ngắn mạch và chống ngược cực nguồn, đi kèm cáp đúc PUR 4 lõi dài 2m tiêu chuẩn công nghiệp giúp việc đấu nối vào tủ điều khiển PLC trở nên thuận tiện và ổn định tuyệt đối.

• Hãng sản xuất: Leuze (CHLB Đức)
• Dòng sản phẩm: Series 3C
• Mã sản phẩm (Part Number): HT3C/4P (50129376)
• Nguyên lý hoạt động: Cảm biến quang phản xạ khuếch tán triệt nền (Diffuse reflection with background suppression)
• Cấu trúc chùm tia: Hội tụ (Focused beam path)
• Tiêu cự chùm tia (Focal distance): 200 mm
• Nguồn phát sáng: LED đỏ (Red LED), tín hiệu xung (Pulsed)
• Bước sóng ánh sáng: 633 nm
• Nhóm an toàn LED: Nhóm miễn trừ (Exempt group theo chuẩn EN 62471)
• Dạng điểm sáng: Hình vuông (Square geometry)
• Khoảng cách quét định mức (Bề mặt trắng 90%): 0.005 ... 0.45 m (5 ... 450 mm)
• Khoảng cách quét (Bề mặt xám 18%): 0.01 ... 0.34 m (10 ... 340 mm)
• Khoảng cách quét (Bề mặt đen 6%): 0.015 ... 0.22 m (15 ... 220 mm)
• Giới hạn khoảng cách hoạt động tối đa: 0.005 ... 0.45 m
• Phạm vi tinh chỉnh khoảng cách (Adjustment range): 15 ... 450 mm
• Sai số tương phản đen - trắng (Black-white error): < 10% (ở cự ly lên tới 220 mm)
• Nguồn cấp định mức (UB): 10 ... 30 V DC (Bao gồm độ gợn sóng dư 0 ... 15%)
• Dòng tiêu thụ không tải: 0 ... 15 mA
• Số lượng ngõ ra kỹ thuật số: 2 ngõ ra
• Phần tử chuyển mạch: Transistor PNP
• Nguyên lý chuyển mạch: Ngõ ra 1 kích hoạt sáng (Light switching), Ngõ ra 2 kích hoạt tối (Dark switching)
• Dòng tải ngõ ra cực đại: 100 mA
• Tần số chuyển mạch (Switching frequency): 1.000 Hz
• Thời gian đáp ứng (Response time): 0.5 ms
• Độ rung đáp ứng (Response jitter): 166 µs
• Thời gian trễ sẵn sàng: 300 ms
• Mạch bảo vệ tích hợp: Chống ngắn mạch đầu ra (Short-circuit) và Chống ngược cực nguồn cấp (Polarity reversal)
• Cơ cấu điều chỉnh: Chiết áp xoay đa vòng (Multiturn potentiometer)
• Đèn chỉ thị trạng thái: 2 đèn LED hiển thị trạng thái nguồn và tín hiệu
• Kiểu kết nối điện: Cáp đúc sẵn liền thân, chiều dài 2.000 mm (2m)
• Chất liệu vỏ bọc cáp: Nhựa PUR (Màu đen)
• Số lõi dây / Tiết diện: 4 lõi x 0.2 mm²
• Cấu trúc thân vỏ: Dạng khối hộp chữ nhật siêu nhỏ gọn (Miniature Cubic)
• Kích thước thân vỏ (Rộng x Cao x Dài): 11.4 mm x 34.2 mm x 18.3 mm
• Chất liệu vỏ máy: Nhựa kỹ thuật PC-ABS (Màu đỏ công nghiệp)
• Chất liệu mặt thấu kính: Nhựa quang học PMMA
• Trọng lượng tịnh: 50 g
• Kiểu gá đặt: Lỗ ren bắt ốc xuyên tâm (Momen siết ốc M3: 0.9 N·m)
• Cấp độ bảo vệ môi trường: IP67, IP69K
• Tiêu chuẩn vệ sinh tẩy rửa: Chứng nhận ECOLAB
• Cấp bảo vệ an toàn điện: Class III
• Tiêu chuẩn chứng nhận: cULus, IEC 60947-5-2
• Nhiệt độ vận hành môi trường: -40 °C đến +60 °C
• Nhiệt độ lưu kho bảo quản: -40 °C đến +70 °C
