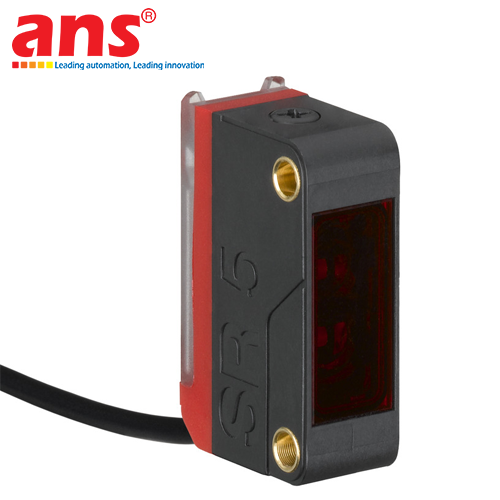

Cảm biến quang Leuze HT5B/4 chính hãng giá tốt

Cảm biến quang phản xạ khuếch tán triệt nền Leuze HT5B/4 (Mã đặt hàng quốc tế: 50148002) là dòng cảm biến quang điện siêu nhỏ gọn (Miniature Design) thuộc Series 5B thế hệ mới của thương hiệu Leuze (CHLB Đức) – tập đoàn công nghệ dẫn đầu toàn cầu về các giải pháp cảm biến thông minh và an toàn trong tự động hóa công nghiệp. Thiết bị được nghiên cứu và phát triển chuyên sâu nhằm đáp ứng nhu cầu nhận diện vật thể với độ chính xác cao trong môi trường tự động hóa đòi hỏi tốc độ xử lý nhanh, khả năng triệt tiêu nền mạnh mẽ và tính linh hoạt trong các không gian máy móc cơ khí bị giới hạn diện tích lắp đặt.

Trọng tâm công nghệ của Leuze HT5B/4 nằm ở cấu trúc quang học hội tụ chính xác (Focused beam path) với tiêu cự cố định tại 200 mm cùng nguồn phát LED đỏ bước sóng 645 nm phát tín hiệu xung. Kết hợp cùng thuật toán triệt tiêu nền quang học (Background Suppression - BGS) tiên tiến, cảm biến kiểm soát sai số tương phản đen - trắng (Black-White Error) ở mức cực thấp dưới 15% ở cự ly lên tới 200 mm. Điều này cho phép thiết bị nhận diện ổn định mọi loại vật liệu phôi cơ khí, linh kiện nhựa tối màu, bề mặt bóng loáng hoặc chi tiết có độ phản xạ kém mà hoàn toàn không bị đánh lừa bởi phông nền máy móc hay bề mặt băng tải kim loại chuyển động ngay sát phía sau. Thiết bị hỗ trợ dải quét định mức từ 2 mm đến 400 mm và cho phép kỹ sư tinh chỉnh khoảng cách phát hiện linh hoạt từ 20 mm đến 400 mm thông qua chiết áp đa vòng (Multiturn potentiometer) độ chính xác cao.

Về tốc độ đáp ứng và độ bền công nghiệp, HT5B/4 sở hữu tần số đóng cắt vượt trội 1.000 Hz cùng thời gian đáp ứng siêu nhanh chỉ 0.5 ms, đáp ứng trọn vẹn yêu cầu khắt khe của các dây chuyền phân loại, đóng gói tốc độ cao và cánh tay robot gắp nhả tự động. Toàn bộ phần cứng được bao bọc trong lớp vỏ nhựa kỹ thuật PC-ABS cao cấp kết hợp mặt thấu kính PMMA chống trầy xước, đạt cấp độ bảo vệ chống nước và bụi bẩn khắc nghiệt IP67, IP69K, đồng thời đạt chứng nhận kháng hóa chất tẩy rửa công nghiệp ECOLAB với dải nhiệt độ vận hành rộng từ -40°C đến +60°C. Thiết bị tích hợp ngõ ra transistor PNP kích hoạt chế độ sáng (Light switching), tích hợp đầy đủ mạch bảo vệ chống ngắn mạch và chống đấu ngược cực nguồn, đi kèm cáp đúc PUR 3 lõi dài 2m tiêu chuẩn công nghiệp giúp việc đấu nối trực tiếp vào tủ điều khiển PLC trở nên thuận tiện, an toàn và tối ưu chi phí bảo trì dài hạn.

• Hãng sản xuất: Leuze (CHLB Đức)
• Dòng sản phẩm: Series 5B
• Mã sản phẩm (Part Number): HT5B/4 (50148002)
• Nguyên lý hoạt động: Cảm biến quang phản xạ khuếch tán triệt nền (Diffuse reflection with background suppression)
• Cấu trúc chùm tia: Hội tụ (Focused beam path)
• Tiêu cự chùm tia (Focal distance): 200 mm
• Nguồn phát sáng: LED đỏ (Red LED), tín hiệu xung (Pulsed)
• Bước sóng ánh sáng: 645 nm
• Nhóm an toàn LED: Nhóm miễn trừ (Exempt group theo chuẩn EN 62471)
• Dạng điểm sáng: Dạng tròn (Round geometry)
• Khoảng cách quét định mức (Bề mặt trắng 90%): 0.002 ... 0.4 m (2 ... 400 mm)
• Khoảng cách quét (Bề mặt xám 18%): 0.005 ... 0.3 m (5 ... 300 mm)
• Khoảng cách quét (Bề mặt đen 6%): 0.01 ... 0.2 m (10 ... 200 mm)
• Giới hạn khoảng cách hoạt động tối đa: 0.002 ... 0.4 m
• Phạm vi tinh chỉnh khoảng cách (Adjustment range): 20 ... 400 mm
• Sai số tương phản đen - trắng (Black-white error): < 15% (ở cự ly lên tới 200 mm)
• Nguồn cấp định mức (UB): 10 ... 30 V DC (Bao gồm độ gợn sóng dư 0 ... 15%)
• Dòng tiêu thụ không tải: 0 ... 15 mA
• Số lượng ngõ ra kỹ thuật số: 1 ngõ ra
• Phần tử chuyển mạch: Transistor PNP
• Nguyên lý chuyển mạch: Kích hoạt sáng (Light switching)
• Dòng tải ngõ ra cực đại: 100 mA
• Tần số chuyển mạch (Switching frequency): 1.000 Hz
• Thời gian đáp ứng (Response time): 0.5 ms
• Thời gian trễ sẵn sàng: 300 ms
• Mạch bảo vệ tích hợp: Chống ngắn mạch đầu ra (Short-circuit) và Chống ngược cực nguồn cấp (Polarity reversal)
• Cơ cấu điều chỉnh: Chiết áp xoay đa vòng (Multiturn potentiometer)
• Đèn chỉ thị trạng thái: LED vàng (báo trạng thái ngõ ra), LED xanh lá (báo nguồn vận hành)
• Kiểu kết nối điện: Cáp đúc sẵn liền thân, chiều dài 2.000 mm (2m)
• Chất liệu vỏ bọc cáp: Nhựa PUR (Màu đen)
• Số lõi dây / Tiết diện: 3 lõi x 0.2 mm²
• Cấu trúc thân vỏ: Dạng khối hộp chữ nhật siêu nhỏ gọn (Miniature Cubic)
• Kích thước thân vỏ (Rộng x Cao x Dài): 11.4 mm x 32.1 mm x 17.8 mm
• Chất liệu vỏ máy: Nhựa kỹ thuật PC-ABS (Màu đỏ/đen công nghiệp)
• Chất liệu mặt thấu kính: Nhựa quang học PMMA
• Trọng lượng tịnh: Khoảng 50 g
• Kiểu gá đặt: Lỗ ren bắt ốc xuyên tâm (M3)
• Cấp độ bảo vệ môi trường: IP67, IP69K
• Tiêu chuẩn vệ sinh tẩy rửa: Chứng nhận ECOLAB
• Cấp bảo vệ an toàn điện: Class III
• Tiêu chuẩn chứng nhận: cULus, IEC 60947-5-2
• Nhiệt độ vận hành môi trường: -40 °C đến +60 °C
• Nhiệt độ lưu kho bảo quản: -40 °C đến +70 °C
