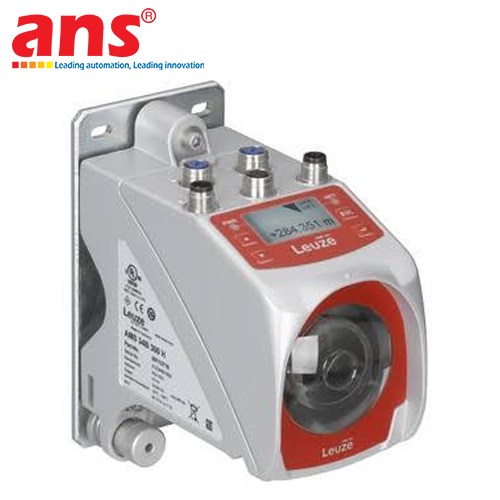

Cảm biến đo khoảng cách Leuze AMS 348i 200 chính hãng Đức

Cảm biến đo khoảng cách quang học Leuze AMS 348i 200 (Mã hiệu: 50113711) thuộc thế hệ cảm biến laser định vị thông minh AMS 300i danh tiếng của hãng Leuze electronic (CHLB Đức). Thiết bị được phát triển chuyên biệt nhằm đáp ứng các yêu cầu kiểm soát vị trí và hành trình di chuyển khoảng cách lớn với độ chính xác cơ học tuyệt đối trong các dây chuyền sản xuất tự động hóa hiện đại và trung tâm logistics quy mô lớn.

Hệ thống sử dụng nguyên lý đo thời gian bay của chùm tia laser quang học (Time-of-Flight) kết hợp với công nghệ điều chế xung ánh sáng đỏ bước sóng 655 nm (Laser Class 2 an toàn cho mắt người). Thiết bị cho phép đo đạc khoảng cách không tiếp xúc liên tục từ 200 mm lên đến 200.000 mm (tương đương phạm vi từ 0,2 mét đến 200 mét) với độ chính xác đo tuyệt đối ±3 mm và độ lặp lại ấn tượng 2,1 mm. Tốc độ xuất giá trị đo cực nhanh chỉ 1,7 ms (thời gian tính toán giá trị đo 8 ms) cho phép cảm biến duy trì việc đọc và phản hồi tọa độ chuẩn xác ngay cả khi vật thể hoặc cẩu trục di chuyển với tốc độ tối đa lên tới 10 m/s.

Về cấu tạo phần cứng, Leuze AMS 348i 200 sở hữu bộ vỏ hợp kim kim loại đúc nguyên khối (kẽm/nhôm) cứng cáp đạt tiêu chuẩn bảo vệ IP65, mặt thấu kính quang học làm bằng kính cường lực chống xước, đem lại độ tin cậy vượt bậc với chỉ số tuổi thọ vận hành trung bình MTTF lên tới 31 năm. Thiết bị được tích hợp sẵn màn hình LCD đồ họa đa dòng kèm 4 đèn LED chỉ báo trạng thái và bàn phím màng, giúp kỹ thuật viên dễ dàng cài đặt tham số, kiểm tra cường độ tín hiệu và căn chỉnh tia laser trực tiếp ngay tại chân máy mà không cần phần mềm phụ trợ.

Điểm đắt giá nhất của model AMS 348i 200 là giao thức truyền thông công nghiệp thời gian thực PROFINET RT (Conformance Class B) được tích hợp sẵn chức năng Switch chuyển mạch kép 2 cổng M12 (BUS IN / BUS OUT, 100 Mbit/s). Cấu hình này cho phép người dùng đấu nối cảm biến theo cấu trúc liên kết chuỗi (Daisy-Chain) hoặc cấu trúc mạng vòng dự phòng (Ring Topology) mà không tốn kém chi phí lắp đặt thêm các bộ chia mạng ngoài. Thiết bị truyền trực tiếp dữ liệu vị trí, tốc độ và chẩn đoán lỗi về hệ thống PLC điều khiển trung tâm, là giải pháp tối ưu số 1 cho các hệ thống cần trục cảng biển, kho tự động thông minh AS/RS, xưởng đóng tàu và nhà máy sản xuất ô tô.

• Hãng sản xuất: Leuze (Leuze electronic GmbH + Co. KG)
• Xuất xứ: Đức (100% Germany Origin)
• Dòng sản phẩm: Series AMS 300i
• Tên model: AMS 348i 200
• Mã đặt hàng (Part No): 50113711
• Nguyên lý đo lường: Đo khoảng cách quang học laser phản xạ (Optical distance measurement)
• Nguồn phát sáng: Laser diode ánh sáng đỏ (Red laser), bước sóng 655 nm
• Cấp bảo vệ an toàn laser: Laser Class 2 (IEC/EN 60825-1:2014)
• Kích thước điểm sáng laser: Đường kính 150 mm tại khoảng cách 200 mét
• Dải đo khoảng cách (Measurement Range): 200 mm ... 200.000 mm (0,2 m đến 200 m)
• Độ phân giải (Resolution): 0,001 mm ... 10 mm (tùy cài đặt)
• Độ chính xác đo lường tuyệt đối (Accuracy): ±3 mm
• Độ tái lập / Độ lặp lại (Reproducibility 3 sigma): 2,1 mm
• Thời gian xuất giá trị đo (Measurement value output): 1,7 ms
• Thời gian tính toán giá trị đo: 8 ms
• Tốc độ di chuyển tối đa của vật thể (Max. traverse rate): Lên đến 10 m/s
• Độ trôi nhiệt độ (Temperature drift): 0,01 ... 0,1 mm/K
• Giao thức truyền thông mạng: PROFINET (Protocol PROFINET RT, Conformance Class B, tốc độ 100 Mbit/s, tích hợp sẵn Switch nội bộ)
• Cổng kết nối điện: 4 cổng kết nối dạng giắc tròn chuẩn công nghiệp M12 kim loại:
  - Cổng 1 (BUS IN): M12 ren ngoài cái (Female), 4-pin, D-coded
  - Cổng 2 (BUS OUT): M12 ren ngoài cái (Female), 4-pin, D-coded
  - Cổng 3 (PWR / SW IN / OUT): Cấp nguồn & ngõ số, M12 ren ngoài đực (Male), 5-pin, A-coded
  - Cổng 4 (SERVICE): Cổng dịch vụ M12, 5-pin, A-coded
• Điện áp cấp nguồn hoạt động: 18 ... 30 V DC
• Vật liệu thân vỏ & kính: Hợp kim đúc kẽm / nhôm nguyên khối, mặt kính quang học cường lực
• Kích thước cảm biến (Rộng x Cao x Dài): 84 mm x 166,5 mm x 159 mm
• Trọng lượng thiết bị: 2.450 g
• Giao diện hiển thị: Màn hình hiển thị LC Display, 4 đèn LED trạng thái, bàn phím màng thao tác
• Cấp bảo vệ môi trường: IP65 (Chống bụi và tia nước áp lực theo IEC 60529), Protection Class III
• Nhiệt độ vận hành: -5°C ... +50°C (Nhiệt độ lưu kho: -30°C ... +70°C)
• Tuổi thọ trung bình vận hành (MTTF): 31 năm
• Tiêu chuẩn chứng nhận: c UL US, CE
• Ngành nghề & Ứng dụng tiêu biểu:
  - Cẩu trục công nghiệp & Hàng hải: Chống va chạm giữa các cẩu trục giàn (Gantry cranes, STS, RTG), cẩu trục treo trên cao trong nhà xưởng thép, cảng biển.
  - Logistics & Kho vận thông minh: Định vị chính xác tọa độ cabin xe cẩu xếp dỡ tự động (Stacker cranes) trong hệ thống kho chứa pallet cao tầng (AS/RS).
  - Công nghiệp Sản xuất Ô tô: Định vị trạm xe con trượt (Skillet systems), xe chuyển phôi dọc thanh ray (Side-tracking skates) trên dây chuyền lắp ráp thân vỏ xe.
  - Xử lý bề mặt kim loại: Đo và định vị dàn dầm nâng phôi trong các bể mạ điện nhúng chìm hóa chất tự động.
