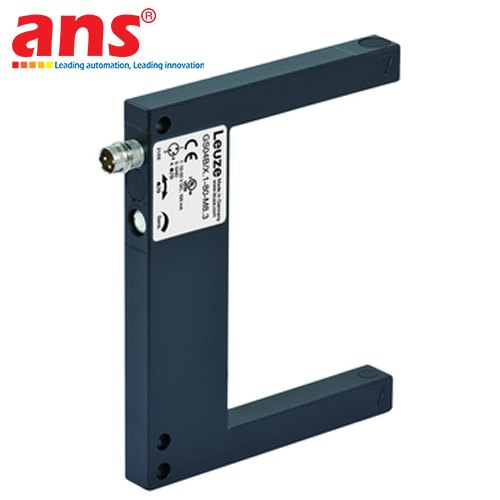

Cảm biến quang khe chữ U Leuze GS04B/P.1-80-M8.3 chính hãng Đức giá tốt

Cảm biến quang dạng khe Leuze GS04B/P.1-80-M8.3 (Mã đặt hàng: 50146167) là dòng cảm biến quang điện chữ U (Fork Photoelectric Sensor) thế hệ mới thuộc Series 04B của tập đoàn Leuze electronic (CHLB Đức). Thiết bị tích hợp đồng bộ đầu phát và đầu thu đối diện trên một khung kẽm đúc chữ U nguyên khối cứng cáp với độ mở khe rộng 80 mm và chiều sâu khe 55 mm, mang lại giải pháp căn chỉnh quang học hoàn hảo, triệt tiêu hoàn toàn công đoạn căn tâm phức tạp so với các hệ thống cảm biến thu phát riêng độc lập.

CÁC TÍNH NĂNG ĐỘT PHÁ VÀ ƯU THẾ VẬN HÀNH VƯỢT TRỘI:
1. Độ mở khe rộng 80 mm & Chiều sâu 55 mm:
Thiết kế khung chữ U mở rộng với bề rộng lọt lòng 80 mm và chiều sâu 55 mm cho phép vật thể, khay phôi hoặc đĩa xoay cơ khí di chuyển sâu vào bên trong vùng quét mà không lo va quệt, dễ dàng ứng dụng cho nhiều kích thước phôi khác nhau.
2. Độ chính xác quang học vi mô – Phát hiện vật thể siêu nhỏ Ø 0.3 mm:
Sử dụng nguồn sáng LED đỏ phát xung bước sóng 660 nm hội tụ sắc nét kết hợp mặt kính quang học cao cấp. Cảm biến có khả năng nhận diện các vật thể mỏng, dây kim loại, mép màng hoặc chi tiết cơ khí có đường kính chỉ từ 0.3 mm với độ lặp lại vị trí ấn tượng 0.02 mm (20 µm) và độ trễ chuyển mạch chỉ 100 µm.
3. Tần số chuyển mạch siêu tốc 5.000 Hz (5 kHz) & Đáp ứng 0.1 ms:
Sở hữu tốc độ quét xung lên đến 5.000 lần/giây và thời gian đáp ứng siêu nhanh chỉ 0.1 ms (100 µs), thiết bị bắt trọn mọi chuyển động tốc độ cực cao, đếm chuẩn xác từng chi tiết trên dây chuyền phân loại tự động mà không bị trễ nhịp.
4. Chiết áp xoay 270° cài đặt độ nhạy & Chuyển đổi Sáng/Tối linh hoạt:
Trang bị chiết áp xoay 270° (270° Potentiometer) cho phép căn chỉnh độ nhạy bắt sáng tinh tế phù hợp với độ trong mờ hoặc kích thước mục tiêu, đồng thời hỗ trợ chuyển đổi chế độ chuyển mạch Sáng (Light switching) hoặc Tối (Dark switching) dễ dàng.
5. Thân vỏ kim loại kẽm đúc siêu bền & Mặt kính quang học:
Thân cảm biến được đúc bằng hợp kim kẽm (Diecast zinc) sơn phủ tĩnh điện màu đen RAL 9005 chống va đập, bảo vệ thấu kính bằng kính cường lực chống trầy xước. Đạt cấp bảo vệ chống bụi và nước IP67, chịu rung lắc cơ học mạnh mẽ trong môi trường nhà máy công nghiệp.
6. Cổng kết nối giắc cắm M8 3 chân tiêu chuẩn (-M8.3):
Tích hợp đầu nối đực M8 (3-pin male, A-coded) giúp việc đấu nối cáp tín hiệu diễn ra nhanh chóng, loại bỏ nguy cơ đứt gãy dây cáp và hỗ trợ bảo trì, thay thế tiện lợi.

ỨNG DỤNG CÔNG NGHIỆP THỰC TẾ:
• Ngành sản xuất linh kiện điện tử - SMT: Đếm chân chip, kiểm tra sự hiện diện của bo mạch, định vị linh kiện trên băng chuyền tự động.
• Dây chuyền đóng gói & In ấn nhãn mác: Dẫn hướng mép màng trong suốt/màng mờ, kiểm tra nhãn dán, định vị điểm đánh dấu bao bì.
• Cơ khí chính xác & Chế tạo máy: Đếm răng bánh đà, giám sát điểm 0 của đĩa mã hóa encoder quang, xác nhận vị trí hành trình bàn trượt máy công cụ.
• Dây chuyền chiết rót & Dược phẩm: Đếm nắp chai, kiểm tra nút lọ thuốc và ống nghiệm di chuyển tốc độ cao.

• Hãng sản xuất: Leuze electronic
• Mã sản phẩm (Model): GS04B/P.1-80-M8.3
• Mã đặt hàng (Part number): 50146167
• Dòng sản phẩm (Series): Series 04B
• Xuất xứ thương hiệu: Germany (CHLB Đức)
• Loại thiết bị: Cảm biến quang điện dạng khe hình chữ U (Fork photoelectric sensor)
• Nguyên lý hoạt động: Thu phát đối diện qua khe (Throughbeam optical principle)
• Nguồn sáng: LED ánh sáng đỏ phát xung (Pulsed Red LED, bước sóng 660 nm)
• Bề rộng khe quét (Mouth width): 80 mm
• Chiều sâu khe quét (Mouth depth): 55 mm
• Kích thước vật thể phát hiện tối thiểu: Đường kính Ø 0.3 mm
• Độ lặp lại vị trí (Repeatability): 0.02 mm (20 µm)
• Độ trễ chuyển mạch (Hysteresis): 100 µm
• Bộ điều khiển vận hành: Chiết áp xoay 270° (270° Potentiometer)
• Chức năng điều khiển: Cân chỉnh độ nhạy (Sensitivity adjustment) và chuyển đổi Sáng/Tối (Light/Dark switching)
• Điện áp nguồn cấp (UB): 10 ... 30 V DC (Bao gồm độ gợn sóng dư 0 ... 15%)
• Dòng tiêu thụ không tải: 0 ... 30 mA
• Số lượng ngõ ra kỹ thuật số: 1 ngõ ra
• Loại ngõ ra chuyển mạch: Transistor PNP
• Dòng tải ngõ ra tối đa: 100 mA
• Mức điện áp chuyển mạch: Mức cao ≥ (UB - 2V), Mức thấp ≤ 2V
• Tần số chuyển mạch tối đa: 5.000 Hz (5 kHz)
• Thời gian đáp ứng: 0.1 ms (100 µs)
• Độ trễ sẵn sàng khi khởi động: 150 ms
• Mạch bảo vệ tích hợp: Bảo vệ chống phân cực ngược nguồn, chống ngắn mạch đầu ra
• Đèn LED hiển thị: Đèn LED chỉ thị nguồn và trạng thái chuyển mạch
• Kiểu kết nối: Đầu nối Jack cắm M8, 3 chân đực (3-pin male, A-coded)
• Kích thước thân cảm biến (Rộng x Cao x Dài): 10 mm x 100 mm x 80 mm
• Trọng lượng tịnh: 118 g
• Kiểu lắp đặt: Bắt vít xuyên thân qua lỗ định vị (Through-hole mounting)
• Vật liệu thân vỏ: Kim loại kẽm đúc áp lực (Diecast zinc)
• Màu sắc thân vỏ: Đen RAL 9005
• Vật liệu mặt thấu kính: Thủy tinh quang học (Glass)
• Cấp bảo vệ chống xâm nhập: IP 67
• Cấp an toàn điện: Class III
• Nhiệt độ môi trường vận hành: -20 °C ... +60 °C
• Nhiệt độ lưu kho: -20 °C ... +70 °C
• Tiêu chuẩn kiểm định: IEC 60947-5-2, DIN EN ISO 1389-1, cULus Listed
