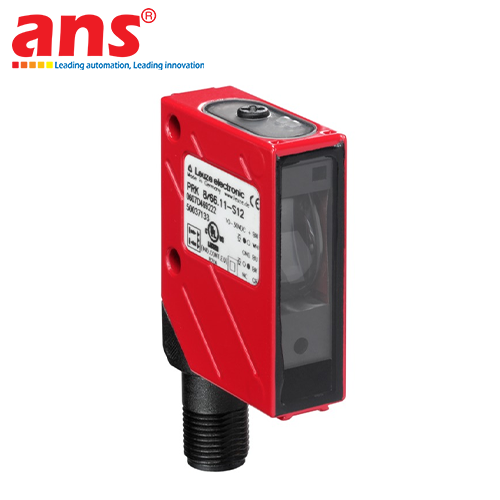

Leuze PRK 8/44-S12 (Mã đặt hàng: 50036360)

Giới thiệu tổng quan sản phẩm: Cảm biến quang phản xạ gương tích hợp bộ lọc phân cực (Polarized Retro-Reflective Photoelectric Sensor) Leuze PRK 8/44-S12 thuộc dòng sản phẩm vỏ Hardened kim loại Series 8 danh tiếng, là giải pháp phần cứng nhận diện vật thể dải xa phân khúc công nghiệp nặng được nghiên cứu, phát triển và chế tạo nguyên chiếc tại các nhà máy công nghệ của hãng Leuze ở Đức. Trong cơ cấu chấp hành của các hạ tầng tự động hóa quy mô lớn, mạng lưới băng tải phân loại hàng hóa tốc độ siêu cao, tổ hợp máy đóng gói màng co nilon hoặc dây chuyền dán nhãn vỏ hộp, việc nhận diện chính xác phôi mục tiêu có tính chất chói sáng mà không bị mù quang học là một thách thức lớn.

Mã hiệu PRK 8/44-S12 giải quyết trọn vẹn bài toán này nhờ kết cấu thấu kính lọc phân cực tiên tiến bọc chặt trong lớp vỏ hợp kim kẽm đúc áp lực nguyên khối, bảo đảm tính minh bạch và độ tin cậy dữ liệu ở mức tối đa cho hệ thống vận hành liên tục 24/7.

Nguyên lý phản xạ gương kết hợp cấu trúc lọc phân cực (Polarized Optics Paradigm): Bản chất vận hành của model PRK 8/44-S12 dựa trên nền tảng vật lý của nguyên lý thu phát đồng trục kết hợp gương phản xạ (Reflector) công nghiệp. Thiết bị sử dụng nguồn sáng LED đỏ phát ra chùm tia sáng hội tụ rõ nét có bước sóng 660 nm hướng thẳng ra không gian. Ở chu trình tiêu chuẩn tự do, chùm tia sáng này phóng tới bề mặt gương phản xạ và được phản hồi ngược lại một góc thẳng vào thấu kính thu của cảm biến tạo thành một vòng lặp tín hiệu kín. Khi có bất kỳ mục tiêu nào di chuyển cắt ngang khoảng không gian giữa mặt mắt thu phát và tấm gương, đường truyền ánh sáng lập tức bị ngắt, kích hoạt trạng thái thay đổi logic điều khiển truyền xa về tủ điện trung tâm.

Điểm đắt giá tạo nên vị thế vượt trội của dòng cảm biến PRK 8 nằm ở bộ lọc phân cực hình học tĩnh tích hợp trên cả hai trục phát và thu ánh sáng. Khi chùm tia LED đỏ đi qua bộ lọc phát, nó sẽ biến đổi thành chùm ánh sáng phân cực theo một phương cố định. Tấm gương phản xạ tiêu chuẩn của Leuze được cấu tạo từ các vi lăng kính lồi lõm đặc thù, khi đón nhận chùm sáng này sẽ tự động xoay hướng phân cực một góc chính xác là 90 độ trước khi phản hồi ngược lại. Thấu kính thu của cảm biến chỉ cho phép chùm sáng đã xoay hướng này đi qua để kích hoạt mạch xử lý.

Nhờ cơ chế cơ điện tử thông minh đó, nếu một vật thể có bề mặt nhẵn bóng như thanh inox, lon nhôm, vỏ nhựa bọc màng co nilon đi qua, ánh sáng chói phản xạ trực tiếp từ chúng (vẫn giữ nguyên phương phân cực ban đầu) sẽ bị thấu kính thu từ chối hoàn toàn. Do đó, cảm biến không bao giờ bị báo sai tín hiệu hoặc bị đánh lừa bởi các vật liệu có độ phản quang cao ngoài hiện trường.

🛠️ ƯU THẾ VẬN HÀNH VÀ CẤU TRÚC PHẦN CỨNG TỪ KỸ SƯ HIỆN TRƯỜNG:

• Giải pháp ánh sáng đỏ nhìn thấy trực quan: Đi-ốt phát LED đỏ bước sóng 660 nm tạo ra một chấm sáng đỏ rõ ràng, sắc nét hiển thị chân thực trên bề mặt tấm gương phản xạ. Lợi thế kỹ thuật này cho phép các kỹ sư thi công lắp đặt và bảo trì hiện trường căn chỉnh vị trí gá lắp cực kỳ nhanh chóng bằng mắt thường mà không cần sử dụng các thiết bị đo dải cồng kềnh, rút ngắn tối đa tiến độ nghiệm thu hệ thống đường truyền.

• Kết nối điện qua cổng M12 xoay linh hoạt 90 độ: Thiết bị sử dụng đầu kết nối điện dạng giắc cắm nhanh M12, kết cấu 5 chân tiêu chuẩn A-coded với lớp vỏ bọc bằng kim loại bọc ren cứng cáp. Điểm đặc biệt của khối giắc cắm này là khả năng xoay hướng một góc 90 độ linh hoạt ngay tại thân máy. Thiết kế cơ khí cơ động này giúp kỹ sư dễ dàng bẻ góc đi dây cáp tín hiệu mềm (Shielded Cable dải từ 18 đến 22 AWG) theo đúng phương của ống luồn, tránh hiện tượng gãy gập cổ cáp trong các không gian tủ gá lắp chật hẹp, tối ưu hóa tuổi thọ cơ lý phần cứng.

Năng lực Hardened và Tín hiệu ngõ ra tốc độ siêu tốc: Cảm biến sở hữu dải đo dải rộng vô cùng ấn tượng với khoảng cách làm việc đảm bảo duy trì ổn định từ 0.1 đến 6.4 mét khi kết hợp cùng dòng gương phản xạ tiêu chuẩn của hãng, và khoảng cách phát hiện cực đại lý thuyết có thể vươn xa lên tới 8 mét. Toàn bộ cụm mạch tính toán điện tử tĩnh và đi-ốt quang học được đặt trọn bên trong lớp vỏ làm từ hợp kim Kẽm đúc (Zinc Die-cast) sơn tĩnh điện màu đỏ đặc trưng, phối hợp mặt cửa sổ quang bằng kính cường lực chống trầy xước (Glass Window). Khối cứng này mang lại trọng lượng đầm chắc 70 g, chịu đựng va đập trực diện và xung động rung lắc cường độ cao vượt trội hoàn toàn so với các dòng cảm biến nhựa thông thường.

Thiết bị đạt các tiêu chuẩn bảo vệ môi trường tối cao bao gồm IP67 và IP69K, cho phép cảm biến kháng bụi công nghiệp tuyệt đối và chịu đựng tốt các tia nước phun áp lực siêu cao kết hợp nhiệt độ nước nóng luân chuyển liên tục ngoài mặt bằng xưởng chế biến, đáp ứng hoàn hảo tiêu chuẩn vệ sinh an toàn thực phẩm.

Mạch điện tử bên trong trang bị giải pháp ngõ ra kép thời gian thực gồm hai cổng Transistor dòng độc lập: Output 1 (PNP - Chế độ Light Switching / Thường mở khi nhận sáng từ gương) và Output 2 (PNP - Chế độ Dark Switching / Thường mở khi bị vật cản che khuất). Thời gian đáp ứng tín hiệu đạt tốc độ siêu tốc chỉ trong vòng 0.33 ms (tần số chuyển mạch đóng ngắt xung đạt mức định mức 1500 Hz), truyền dữ liệu mượt mà về các dòng PLC (Siemens, Mitsubishi, Omron, Keyence, Allen-Bradley...) phục vụ hoàn hảo cho bài toán đếm sản phẩm mật độ dày dặc chạy tốc độ cao. Thiết bị vận hành trên dải nguồn một chiều từ 10 đến 30 VDC và dải chịu nhiệt độ kéo dài từ âm 40 độ C đến cộng 60 độ C.
