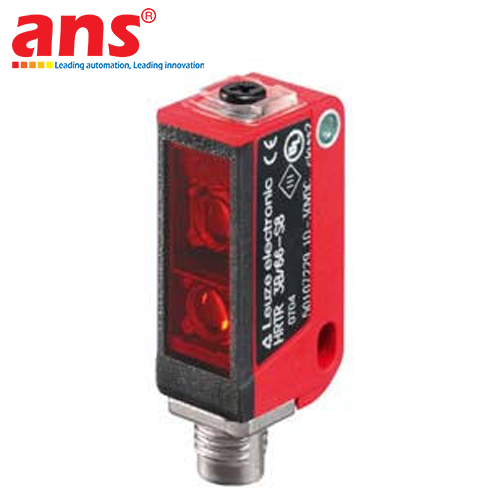

Cảm biến quang Leuze HRTR 3B/66-S-S8 chính hãng Leuze Đức giá tốt nhất

Cảm biến quang điện Leuze HRTR 3B/66-S-S8 (Mã đặt hàng: 50107246) là dòng cảm biến phản xạ khuếch tán tích hợp tính năng khử nền quang học cao cấp (Diffuse Sensor with Background Suppression) thuộc Series 3B của Leuze electronic (Đức). Đây là phiên bản hội tụ điểm sáng nhỏ (Small Light Spot - S) kết hợp đầu cắm M8 nguyên khối (S8), được tối ưu hóa chuyên sâu cho các ứng dụng đo lường và phát hiện vật thể kích thước siêu nhỏ hoặc quét xuyên qua các khe hở hẹp trong hệ thống tự động hóa công nghiệp.

CÁC TÍNH NĂNG CÔNG NGHỆ VÀ ƯU ĐIỂM VẬN HÀNH VƯỢT TRỘI:
1. Chùm tia hội tụ điểm sáng nhỏ chính xác (Small Light Spot - S):
Sử dụng nguồn phát LED ánh sáng đỏ bước sóng 620 nm qua thấu kính chuẩn trực cao cấp, tạo ra điểm sáng tròn đường kính chỉ 4 mm ở khoảng cách 100 mm. Điều này giúp thiết bị nhắm trúng các chi tiết vi mạch, dây kim loại, chân cắm IC mà không gây hiện tượng tràn tia ra ngoài biên dạng mục tiêu.
2. Công nghệ khử nền chủ động & Chống đánh lừa màu sắc:
Nhờ cấu trúc thu phát theo nguyên lý tam giác lượng giác hình học, cảm biến loại bỏ hoàn toàn các mặt nền phản quang mạnh, kim loại sáng hoặc các chi tiết chuyển động phía sau vùng quét. Tỷ lệ sai số đen/trắng (Black-White Error) cực thấp (< 10%), cho khả năng nhận diện ổn định từ bề mặt đen mờ hấp thụ sáng đến inox bóng loáng trong cự ly 5 mm đến 200 mm.
3. Ngõ ra Push-pull kép đa năng (/66):
Trang bị 2 ngõ ra chuyển mạch kỹ thuật số Push-pull độc lập:
- Ngõ ra 1: Chuyển đổi sáng (Light switching PNP) / Chuyển đổi tối (Dark switching NPN)
- Ngõ ra 2: Chuyển đổi tối (Dark switching PNP) / Chuyển đổi sáng (Light switching NPN)
Cho phép kết nối trực tiếp với mọi chuẩn điều khiển PLC (PNP hoặc NPN) mà không cần cấu hình thêm phần cứng.
4. Tần số chuyển mạch 1.000 Hz & Thời gian đáp ứng 0.5 ms:
Tốc độ xử lý tín hiệu siêu tốc giúp cảm biến phát hiện chính xác các chi tiết di chuyển ở vận tốc cao trên băng chuyền SMT, máy dập tốc độ cao hoặc mâm xoay tự động.
5. Cổng kết nối giắc cắm M8 4-pin đúc liền thân (S8 Connector):
Đầu nối đực M8 (4 chân) được tích hợp trực tiếp trên thân cảm biến giúp việc lắp đặt, đi dây gọn gàng, giảm thiểu nguy cơ đứt gãy cáp cơ học và rút ngắn tối đa thời gian thay thế bảo trì.
6. Thiết kế vỏ công nghiệp siêu bền đạt chuẩn IP67:
Thân vỏ bằng vật liệu nhựa kỹ thuật PC-ABS nguyên sinh kết hợp thấu kính PMMA chống xước, chịu va đập, chống bụi và kháng nước hoàn hảo trong dải nhiệt độ rộng từ -30 °C đến +55 °C.

ỨNG DỤNG CÔNG NGHIỆP ĐIỂN HÌNH:
• Dây chuyền sản xuất linh kiện điện tử - SMT: Phát hiện chip, tụ điện, chân IC, đĩa bán dẫn wafer.
• Ngành cơ khí chính xác & chế tạo máy: Định vị góc cạnh phôi CNC, kiểm tra sự hiện diện của vít ren, chốt định vị, lò xo vi mô.
• Ngành y tế & dược phẩm: Kiểm tra sự hiện diện của kim tiêm, nắp lọ thuốc, phát hiện vỉ thuốc trên băng chuyền tự động.
• Ngành in ấn & đóng gói bao bì: Phát hiện mép màng mỏng, nhận diện dấu vạch in màu trên bao bì phản quang.

• Hãng sản xuất: Leuze electronic
• Mã sản phẩm (Model): HRTR 3B/66-S-S8
• Mã đặt hàng (Part number): 50107246
• Dòng sản phẩm (Series): Series 3B
• Xuất xứ thương hiệu: Germany
• Nguyên lý hoạt động: Phản xạ khuếch tán có khử nền (Diffuse reflection principle with background suppression)
• Phiên bản quang học: Điểm sáng nhỏ (Small light spot - S)
• Nguồn sáng: LED ánh sáng đỏ (Visible red light, bước sóng 620 nm)
• Căn chỉnh quang học: Công nghệ brightVision®
• Hình dạng điểm sáng: Hình tròn (Round geometry)
• Kích thước điểm sáng: Đường kính 4 mm (ở cự ly 100 mm)
• Phạm vi hoạt động hiệu dụng: 0.005 ... 0.2 m (5 mm – 200 mm)
• Phạm vi hoạt động giới hạn: 0.005 ... 0.2 m (5 mm – 200 mm)
• Sai số phát hiện màu Đen/Trắng: < 10% (ở cự ly 200 mm)
• Điện áp nguồn cấp (UB): 10 ... 30 V DC (Độ gợn sóng dư 0 ... 15%)
• Dòng tiêu thụ không tải: 0 ... 15 mA
• Số lượng ngõ ra kỹ thuật số: 2 ngõ ra độc lập
• Loại ngõ ra 1: Transistor Push-pull (Chuyển đổi sáng PNP / Chuyển đổi tối NPN)
• Loại ngõ ra 2: Transistor Push-pull (Chuyển đổi tối PNP / Chuyển đổi sáng NPN)
• Tần số chuyển mạch: 1.000 Hz (1 kHz)
• Thời gian đáp ứng: 0.5 ms
• Mạch bảo vệ tích hợp: Chống ngắn mạch, chống phân cực ngược nguồn
• Kiểu kết nối: Đầu nối Jack cắm M8, 4 chân (4-pin male connector, A-coded)
• Kích thước thân cảm biến (Rộng x Cao x Dài): 11 mm x 32 mm x 17 mm
• Trọng lượng tịnh: 10 g
• Vật liệu thân vỏ: Nhựa kỹ thuật PC-ABS (Màu đỏ RAL 3000)
• Vật liệu mặt kính thấu kính: Nhựa PMMA chống trầy
• Cấp bảo vệ chống xâm nhập: IP 67
• Cấp an toàn điện: Class III
• Nhiệt độ vận hành: -30 °C ... +55 °C
• Tiêu chuẩn kiểm định: IEC 60947-5-2, cULus Listed
