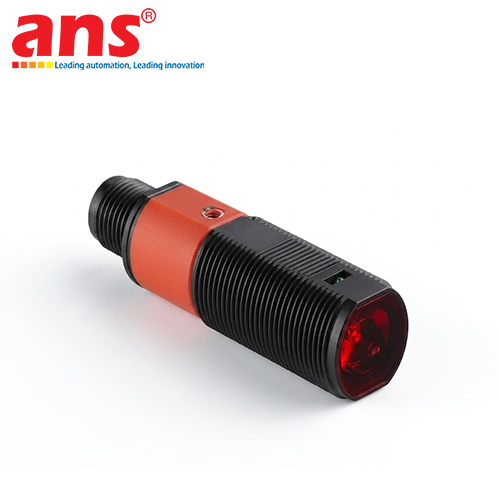

BỘ PHÁT CẢM BIẾN QUANG XUYÊN TIA LEUZE LS318B/9D

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
Leuze LS318B/9D là dòng thiết bị cảm biến quang điện xuyên tia phân khúc công nghiệp cao cấp, thuộc hệ sinh thái sản phẩm 318B Series được nghiên cứu, phát triển và chế tạo bởi tập đoàn công nghệ tự động hóa danh tiếng Leuze electronic (Đức). Thiết bị đóng vai trò cấu phần chuyên biệt là Bộ phát ánh sáng (Transmitter - TX) trong hệ thống cảm biến quang thu phát độc lập (Through-beam Photoelectric Sensor). Khác biệt hoàn toàn với các dòng cảm biến phản xạ gương hay phản xạ khuếch tán gộp chung đầu thu phát trên một thân vỏ, hệ thống xuyên tia phân tách chu trình quang học thành hai thiết bị vật lý riêng biệt đặt đối diện trực diện nhau trên một trục thẳng hàng. Bộ phát LS318B/9D chịu trách nhiệm liên tục phóng chùm tia sáng ổn định qua không gian và bộ thu tương ứng (ví dụ tiêu biểu như dòng bộ thu LE318B) chịu trách nhiệm tiếp nhận luồng tín hiệu và xuất dữ liệu chuyển mạch. Sự phân tách độc lập này mang lại ưu thế vận hành vượt trội về cự ly đo, tính ổn định và loại bỏ hoàn toàn các sai số do màu sắc vật thể, độ bóng bề mặt mục tiêu gây ra. Thiết bị là giải pháp gỡ lỗi hàng đầu cho các bài toán kiểm soát cửa ngõ barrier an toàn, băng chuyền logistics quy mô lớn và các môi trường nhà xưởng khắc nghiệt dồi dào khói bụi mài mòn.

NGUYÊN LÝ XUYÊN TIA HIỆU SUẤT CAO CHỐNG CHỊU MÔI TRƯỜNG KHÓI BỤI BẨN
Cảm biến vận hành dựa trên nguyên lý thu phát độc lập trực tiếp (Through-beam principle). Do đầu phát LS318B/9D chỉ thực hiện nhiệm vụ phóng chùm tia sáng đỏ bước sóng 620 nm dải xung (Pulsed Light) hướng thẳng về phía thấu kính bộ thu đối diện mà không cần chờ đợi dải quang dội ngược trở lại bề mặt, mức độ suy hao quang học của hệ thống này được giữ ở mức vi mô cực thấp. Đặc tính kỹ thuật đắt giá này mang lại khả năng xuyên thấu vật lý vô cùng mạnh mẽ cho luồng sáng. Trong môi trường công nghiệp dồi dào tác nhân ô nhiễm như nhà máy sản xuất xi măng, phân xưởng gạch men, gốm sứ hay xưởng chế biến gỗ, một lớp bụi mịn mỏng bám dính trên bề mặt thấu kính hoặc môi trường xuất hiện khói, sương mù nhẹ sẽ không thể làm gián đoạn hay làm sụt giảm năng lượng chùm tia đến mức gây lỗi hệ thống như các dòng cảm biến dùng gương phản xạ phổ thông, đảm bảo mạch máy luôn hoạt động trường kỳ ổn định.

ĐỘT PHÁ CÔNG NGHỆ CHÂN TÍN HIỆU VÔ HIỆU HÓA DEACTIVATION INPUT (9D)
Điểm bứt phá tạo nên giá trị công nghệ vượt trội và sự khác biệt cốt lõi của model LS318B/9D nằm ở hậu tố phân loại quang học "/9D" từ hãng Leuze. Thiết bị được tích hợp sẵn một ngõ vào số đặc biệt gọi là Đầu vào vô hiệu hóa chùm tia (Deactivation Input). Tính năng tối tân này cho phép bộ điều khiển trung tâm PLC chủ động truyền tín hiệu ra lệnh "Tắt" chùm tia phát một cách tức thời ngay cả khi cảm biến vẫn đang được cấp nguồn điện hoạt động 10-30 VDC đầy đủ.
Ý nghĩa thực tiễn của công nghệ này là phục vụ quy trình Kiểm tra tự động hóa thông minh (Auto-test/Diagnostic loop): PLC có thể lập trình tự động ngắt chùm tia của bộ phát theo chu kỳ máy, nếu bộ thu đối diện ngay lập tức phản hồi đổi trạng thái ngõ ra logic sang OFF, hệ thống hiểu rằng toàn bộ mạch quang học đang vận hành hoàn hảo mà không cần công nhân bảo trì phải đi vào vùng nguy hiểm dùng vật cản vật lý che chắn thủ công. Điều này nâng cao tối đa chỉ số an toàn lao động và giảm thiểu thời gian dừng máy căn chỉnh cho nhà xưởng.

THIẾT KẾ CƠ KHÍ M18 TIÊU CHUẨN VÀ CHỐNG CHỊU MÔI TRƯỜNG BỀN BỈ
- Thân hình trụ tròn ren M18 tiêu chuẩn công nghiệp (M18 × 1 mm): Chế tạo hoàn toàn từ vật liệu nhựa kỹ thuật ABS cao cấp, sở hữu đặc tính chịu lực va đập cơ học tốt, chống rạn nứt cấu trúc và chịu được các rung động tần số cao phát ra từ khung máy gá đặt. Với chiều dài thân máy nhỏ gọn chỉ 46 mm cùng hệ ren M18 toàn thân, kỹ thuật viên có thể dễ dàng xỏ cảm biến xuyên qua các lỗ gá có sẵn trên bracket gá và siết chặt bằng hai đai ốc đi kèm một cách cực kỳ nhanh chóng. Nguồn sáng LED đỏ nhìn thấy trực quan hỗ trợ định vị trục quang học chuẩn xác ở cự ly xa từ 0-10 mét đảm bảo và mở rộng lên đến 15 mét lý thuyết.
- Tiêu chuẩn bảo vệ vỏ ngoài đạt chuẩn quốc tế IP67: Kháng bụi bẩn thâm nhập hoàn toàn và chống thấm nước hiệu quả khi chịu các chu trình rửa trôi, ngâm nước ngắn hạn hằng ngày. Kết hợp cùng dải nhiệt độ vận hành rộng ấn tượng từ miền đông lạnh sâu -40°C đến môi trường sinh nhiệt cao +60°C, Leuze LS318B/9D vận hành bền bỉ và đáng tin cậy trong mọi ngóc ngách nhà xưởng công nghiệp. (Tùy thuộc vào mã đặt hàng cụ thể, thiết bị sẽ cung cấp cấu hình cáp đúc liền dẻo dai dài 2m hoặc đầu kết nối nhanh chuẩn giắc M12 4 chân kim loại tiện lợi).

THÔNG SỐ QUANG HỌC VÀ HIỆU SUẤT PHÁT
- Loại thiết bị: Bộ phát (Transmitter) của hệ thống cảm biến quang thu phát độc lập
- Dòng sản phẩm đại diện: 318B Series Lineup
- Nguyên lý hoạt động quang học: Xuyên tia trực tiếp (Through-beam principle)
- Nguồn sáng phát: Đèn LED, tia màu Đỏ nhìn thấy bằng mắt thường (Visible red light)
- Bước sóng ánh sáng danh định: 620 nm
- Dạng tín hiệu quang học: Ánh sáng dạng xung (Pulsed Light - Triệt tiêu các nguồn nhiễu ánh sáng tạp môi trường)
- Khoảng cách phát hiện vận hành đảm bảo (Operating range): 0 mét đến 10 mét
- Khoảng cách phát hiện giới hạn tối đa lý thuyết (Sensing range limit): Lên đến 15 mét (Trong điều kiện môi trường lý tưởng không khí sạch)

THÔNG SỐ ĐIỆN VÀ TÍNH NĂNG ĐẶC BIỆT
- Điện áp nguồn cung cấp (Supply Voltage UB): 10 ... 30 V DC (Bao gồm mạch an toàn bảo vệ chống ngược cực nguồn)
- Mạch an toàn điện tích hợp: Bảo vệ chống đảo ngược cực nguồn cấp, mạch bảo vệ chống ngắn mạch xung đầu ra.
- Chức năng điều khiển đặc biệt (Hậu tố /9D): Đầu vào vô hiệu hóa chùm tia (Deactivation Input) hỗ trợ điều khiển ngắt phát quang từ PLC phục vụ chu trình tự động kiểm tra hệ thống (Auto-test).
- Đặc tính tín hiệu ngõ ra: Không tích hợp ngõ ra chuyển mạch Transistor điều khiển (Dây tín hiệu logic ngõ ra PNP/NPN nằm hoàn toàn tại thiết bị Bộ thu - Receiver tương ứng).

GIAO DIỆN KẾT NỐI VÀ CẤU TRÚC ĐẦU NỐI
- Kiểu kết nối điện: Cáp đúc liền liền thân máy chiều dài tiêu chuẩn 2 mét (Hoặc tùy chọn đầu nối nhanh chuẩn giắc cắm M12 4 chân cơ học kiểu mã hóa A-Coded tùy thuộc vào mã đặt hàng chi tiết như dòng LS318B/9D-M12).
- Số lượng lõi dây dẫn cáp: 4 lõi dây dẫn chất lượng cao dẻo dai, tối ưu độ bền kéo và chống chịu lực vặn xoắn cơ học tại hiện trường.

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU
- Kiểu dáng thiết kế cấu trúc: Kiểu thân hình trụ tròn có tiện ren bề mặt bên ngoài (Cylindrical M18)
- Kích thước ren tiêu chuẩn: M18 × 1 mm (Đường kính thân 18 mm × Chiều dài tổng thể 46 mm)
- Vật liệu chế tạo thân vỏ (Housing): Nhựa kỹ thuật cao cấp ABS bền bỉ chịu lực va đập công nghiệp
- Vật liệu bề mặt thấu kính quang học (Lens): Nhựa kỹ thuật Plastic chuyên dụng duy trì độ xuyên thấu quang học
- Phương pháp lắp đặt cơ học: Xỏ xuyên qua các lỗ khoan gá đặt của máy và cố định chắc chắn thông qua hệ thống đai ốc siết chặt.

TIÊU CHUẨN MÔI TRƯỜNG VÀ CHỨNG NHẬN QUỐC TẾ
- Tiêu chuẩn bảo vệ vỏ ngoài: IP67 (Kháng bụi bẩn thâm nhập hoàn toàn và chống ngấm nước thâm nhập ngắn hạn trong chu trình vệ sinh công nghiệp)
- Nhiệt độ môi trường vận hành liên tục: -40°C đến +60°C
- Nhiệt độ môi trường bảo quản/lưu kho: -40°C đến +70°C
- Chứng nhận kiểm định chất lượng quốc tế: cULus certified, đáp ứng nghiêm ngặt các tiêu chuẩn kiểm định thiết bị cảm biến công nghiệp toàn cầu IEC 60947-5-2.
