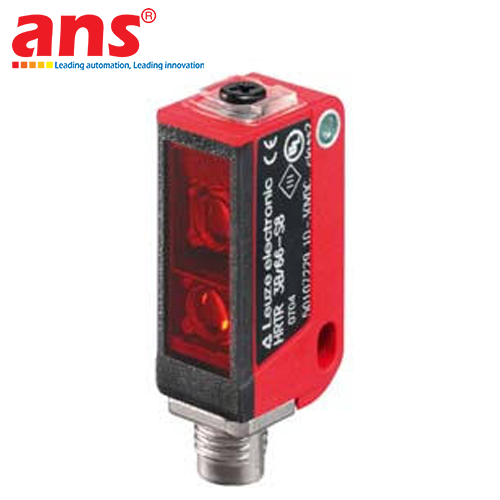

Cảm biến quang Leuze HRTR 3B/66-S,200-S12 chính hãng Leuze Đức

Cảm biến quang điện Leuze HRTR 3B/66-S,200-S12 (Part No. 50107245) là thiết bị cảm biến phản xạ khuếch tán có chức năng khử nền thông minh (Diffuse Sensor with Background Suppression) thuộc Series 3B của Leuze electronic (Đức). Đây là phiên bản đặc biệt tích hợp công nghệ "Small Light Spot" (ký hiệu -S), tạo ra chùm tia sáng hội tụ siêu nhỏ giúp phát hiện các chi tiết, vật thể có kích thước micro hoặc kiểm tra các vị trí khe hở hẹp với độ chính xác tuyệt đối.

CÁC ĐẶC ĐIỂM KỸ THUẬT VÀ TÍNH NĂNG VƯỢT TRỘI:
1. Điểm sáng hội tụ siêu nhỏ (Small Light Spot - S):
Sử dụng nguồn phát LED đỏ bước sóng 620 nm với quang học hội tụ cao, tạo ra điểm sáng tròn đường kính chỉ 4 mm ở cự ly 100 mm. Điều này giúp cảm biến dễ dàng nhắm trúng các chân IC, dây dẫn mảnh, mép góc chi tiết cơ khí nhỏ mà không bị quét chệch ra ngoài.
2. Công nghệ khử nền chủ động & Sai số màu đen/trắng cực thấp:
Cảm biến đo lường khoảng cách hình học chuẩn xác, loại bỏ hoàn toàn các bề mặt nền sáng bóng hoặc chuyển động phía sau. Nhận diện ổn định từ vật thể đen mờ đến phôi kim loại sáng bóng trong phạm vi từ 5 mm đến 200 mm.
3. Ngõ ra Push-pull kép đa năng (2x Digital Switching Outputs):
Trang bị 2 ngõ ra Push-pull độc lập, hỗ trợ linh hoạt cả cấu hình Light switching (PNP) và Dark switching (NPN), cho phép tích hợp trực tiếp vào mọi hệ thống PLC hiện đại mà không cần qua mạch chuyển đổi trung gian.
4. Tần số chuyển mạch cao 1.000 Hz:
Với thời gian đáp ứng cực nhanh chỉ 0.5 ms, cảm biến vận hành mượt mà trên các dây chuyền lắp ráp và đóng gói tốc độ cực cao, không bỏ sót bất kỳ sản phẩm lỗi nào.
5. Cáp nối tích hợp đầu Jack M12 (200-S12):
Thiết kế đoạn cáp ngắn 200 mm đi kèm đầu nối M12 4-pin A-coded giúp thao tác cắm rút bảo trì, thay thế diễn ra trong tích tắc mà không cần tháo đấu nối dây điện trong tủ điều khiển.
6. Thiết kế công nghiệp siêu bền IP67:
Thân máy bằng nhựa kỹ thuật PC-ABS cao cấp và mặt kính PMMA chống xước, kháng rung chấn, chịu ẩm bụi tốt trong dải nhiệt độ từ -30 °C đến +55 °C.

ỨNG DỤNG CÔNG NGHIỆP TIÊU BIỂU:
• Ngành sản xuất điện tử - bán dẫn: Phát hiện linh kiện vi mô trên dây chuyền SMT, kiểm tra sự hiện diện của chip, tụ điện trên bo mạch PCB.
• Ngành cơ khí chính xác & chế tạo khuôn mẫu: Định vị góc cạnh chi tiết kim loại gia công CNC, phát hiện bulong, lò xo nhỏ.
• Ngành dược phẩm & y tế: Nhận diện ống tiêm, nắp lọ thuốc nhỏ, kiểm tra vỉ thuốc trên băng chuyền tự động.
• Ngành in ấn & đóng gói bao bì: Phát hiện dấu vạch in, nhận diện mép màng mỏng trong suốt hoặc phản quang.

• Hãng sản xuất: Leuze electronic
• Mã sản phẩm (Model): HRTR 3B/66-S,200-S12
• Mã đặt hàng (Part no.): 50107245
• Dòng sản phẩm (Series): Series 3B
• Xuất xứ thương hiệu: Germany
• Nguyên lý hoạt động: Phản xạ khuếch tán có khử nền (Diffuse reflection with background suppression)
• Phiên bản đặc biệt: Điểm sáng nhỏ (Small light spot - S)
• Nguồn sáng: LED ánh sáng đỏ (Visible red light, 620 nm)
• Hình dạng điểm sáng: Hình tròn (Round geometry)
• Kích thước điểm sáng: Đường kính 4 mm (tại khoảng cách 100 mm)
• Phạm vi hoạt động hiệu dụng: 0.005 ... 0.2 m (5 mm – 200 mm)
• Phạm vi hoạt động giới hạn: 0.005 ... 0.2 m (5 mm – 200 mm)
• Nguồn điện cung cấp (UB): 10 ... 30 V DC (Độ gợn sóng dư 0 ... 15%)
• Dòng tiêu thụ không tải: 0 ... 15 mA
• Số lượng ngõ ra: 2 ngõ ra kỹ thuật số độc lập
• Ngõ ra 1: Transistor Push-pull (Chuyển đổi sáng PNP / Chuyển đổi tối NPN)
• Ngõ ra 2: Transistor Push-pull (Chuyển đổi tối PNP / Chuyển đổi sáng NPN)
• Tần số chuyển mạch: 1.000 Hz (1 kHz)
• Thời gian đáp ứng: 0.5 ms
• Mạch bảo vệ: Chống ngắn mạch, chống phân cực ngược nguồn
• Kiểu kết nối: Cáp dài 200 mm kèm đầu nối M12, 4 chân (A-coded)
• Kích thước thân cảm biến (Rộng x Cao x Dài): 11 mm x 32 mm x 17 mm
• Trọng lượng tịnh: 20 g
• Vật liệu thân vỏ: Nhựa kỹ thuật PC-ABS (Màu đỏ RAL 3000)
• Vật liệu mặt thấu kính: Nhựa quang học PMMA chống trầy
• Cấp bảo vệ: IP 67
• Cấp an toàn điện: Class III
• Nhiệt độ vận hành: -30 °C ... +55 °C
• Tiêu chuẩn chất lượng: IEC 60947-5-2, cULus
