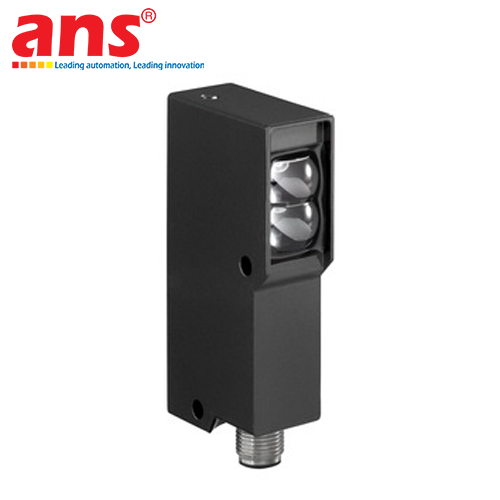

CẢM BIẾN QUANG TRIỆT NỀN CHỐNG CHÁY NỔ LEUZE FRK 92/3-300 L Ex (PART NUMBER: 50080724)

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
Leuze FRK 92/3-300 L Ex (Mã sản phẩm Part Number: 50080724) là dòng thiết bị cảm biến quang điện phản xạ khuếch tán tích hợp tính năng triệt nền chuyên sâu cao cấp (Diffuse Reflection Sensor with Background Suppression - BGS), thuộc Series 92 Ex chuyên dụng của tập đoàn công nghệ Leuze electronic (Đức). Đây là một giải pháp đo lường đặc thù được thiết kế theo các tiêu chuẩn an toàn phòng nổ quốc tế nghiêm ngặt nhất (ATEX), cho phép gá lắp và vận hành an toàn tuyệt đối bên trong các khu vực nguy hiểm phân loại Zone 1 (đối với môi trường có khí gas dễ cháy) và Zone 21 (đối với môi trường dồi dào bụi mịn công nghiệp có nguy cơ kích nổ). Thiết bị là sự lựa chọn hàng đầu cho các nhà máy hóa chất, kho chứa dung môi, dây chuyền phun sơn, và các phân xưởng xử lý nông sản hạt mịn, nơi mà sự xuất hiện của một tia lửa điện nhỏ từ cảm biến thông thường cũng có thể dẫn đến thảm họa.

GIAO TIẾP AN TOÀN NỘI TẠI NAMUR EN 60947-5-6
Một trong những đặc tính kỹ thuật cốt lõi tạo nên độ an toàn tuyệt đối của FRK 92/3-300 L Ex chính là cấu trúc ngõ ra giao tiếp theo tiêu chuẩn NAMUR (EN 60947-5-6). Cảm biến này không sử dụng các tầng Transistor PNP/NPN đóng ngắt dòng điện lớn thông thường. Thay vào đó, thiết bị vận hành dựa trên cơ chế thay đổi trở kháng nội tại để điều chỉnh biên độ dòng điện (trong dải điện áp thấp từ 5.5V đến 13V DC). Khi hoạt động, cảm biến bắt buộc phải kết hợp đồng bộ với một Bộ cách ly tín hiệu (Isolator Barrier) hoặc Bộ khuếch đại chuyển mạch chuyên dụng NAMUR đặt ngoài vùng nguy hiểm. Cơ chế an toàn nội tại này giới hạn tối đa mức năng lượng điện truyền dẫn đến cảm biến ở mức cực thấp, đảm bảo ngay cả khi thiết bị gặp sự cố đứt dây hay ngắn mạch hằng ngày, hệ thống vẫn hoàn toàn không thể phát sinh ra tia lửa điện hay nguồn nhiệt đủ để kích nổ môi trường xung quanh.

CÔNG NGHỆ TRIỆT NỀN BGS VÀ HIỆU SUẤT ĐO THEO MÀU SẮC
Cảm biến hoạt động theo nguyên lý phản xạ khuếch tán sử dụng nguồn sáng LED đỏ dải xung (Pulsed Light), tích hợp tính năng triệt nền BGS thông minh:
- Khác với cảm biến khuếch tán thông thường dễ bị đánh lừa bởi các yếu tố ngoại cảnh hắt vào, hệ thống quang học của FRK 92/3-300 L Ex đo lường góc phản xạ ánh sáng để xác định khoảng cách chính xác của vật thể. Chỉ các mục tiêu nằm trong phạm vi khoảng cách quét được cài đặt (tối đa 300 mm) mới được ghi nhận.
- Toàn bộ các tác nhân gây nhiễu nằm ngoài cự ly thiết lập ở phía sau (như tường nhà xưởng sáng màu, khung máy cơ khí phản quang, bề mặt băng tải bóng loáng) đều bị cảm biến cô lập và loại bỏ hoàn toàn (triệt nền). Thiết bị gá đặt tối ưu cho dải quét ngắn độ chính xác cao: vật thể màu trắng tiêu chuẩn 90% đạt khoảng phát hiện ổn định từ 30 đến 300 mm, vật thể màu xám 18% đạt từ 40 đến 250 mm và vật thể hấp thụ ánh sáng cao màu đen 6% đạt từ 40 đến 220 mm, duy trì sai số màu sắc ở mức cực thấp.

KẾT CẤU CƠ KHÍ HẠNG NẶNG TỪ KẼM ĐÚC ÁP LỰC VÀ BẢO VỆ MÔI TRƯỜNG
- Thân vỏ kẽm đúc áp lực (Die-cast Zinc): Khác với các dòng cảm biến vỏ nhựa phổ thông, FRK 92/3-300 L Ex sở hữu lớp vỏ kim loại đen dày dặn chịu lực va đập cơ học cực tốt, chống rạn nứt cấu trúc và kháng lại sự ăn mòn của các loại hóa chất công nghiệp, hơi dung môi độc hại. Nắp cửa sổ quang học được làm hoàn toàn bằng chất liệu Kính cường lực cao cấp, chống trầy xước bề mặt và duy trì độ truyền quang hoàn hảo trường kỳ. Với khối lượng đầm chắc 140 g cùng kết nối giắc cắm M12 4 chân bằng kim loại, thiết bị triệt tiêu các rủi ro lỏng giắc hoặc thâm nhập ẩm.
- Chuẩn bảo vệ vỏ ngoài IP67 mạnh mẽ: Kháng bụi bẩn thâm nhập hoàn toàn và chống chịu tốt trước áp lực nước bắn trong chu trình rửa trôi dây chuyền. Đi kèm tần số đóng cắt được tối ưu hóa an toàn ở mức 60 Hz và dải nhiệt độ làm việc rộng từ -20°C đến +50°C, cảm biến kiểm soát nhiệt độ bề mặt tối đa luôn dưới mức giới hạn nghiêm ngặt 80°C, đảm bảo tính ổn định tuyệt đối cho các hệ thống giám sát tự động hóa gá đặt trong môi trường nguy hiểm.

THÔNG SỐ QUANG HỌC VÀ HIỆU SUẤT PHÁT HIỆN
- Nguyên lý hoạt động: Phản xạ khuếch tán tích hợp tính năng triệt nền (Diffuse Reflection with Background Suppression - BGS)
- Nguồn sáng phát: LED đỏ (Ánh sáng nhìn thấy dạng xung - Pulsed Light)
- Hình dạng điểm sáng quét (Light spot): Điểm sáng hình tròn (Circular)
- Khoảng cách phát hiện vận hành đảm bảo (Operating range):
  + Vật thể màu Trắng (90% phản xạ): 30 mm đến 300 mm
  + Vật thể màu Xám (18% phản xạ): 40 mm đến 250 mm
  + Vật thể màu Đen (6% phản xạ): 40 mm đến 220 mm
- Khoảng cách phát hiện giới hạn tối đa: 300 mm

THÔNG SỐ ĐIỆN VÀ GIAO TIẾP TÍN HIỆU
- Điện áp nguồn cung cấp (Supply Voltage): 5.5 ... 13 VDC
- Kiểu cấu hình ngõ ra / Giao tiếp hệ thống: Tiêu chuẩn dòng NAMUR (EN 60947-5-6)
- Đặc tính dòng điện trạng thái NAMUR: Thay đổi dòng điện theo trở kháng nội (Cần kết hợp với bộ cách ly Isolator / switch amplifier an toàn nội tại)
- Tần số đóng cắt hệ thống (Switching Frequency): 60 Hz (Tối ưu hóa triệt tiêu tia lửa điện, ưu tiên tính an toàn phòng nổ)

GIAO DIỆN KẾT NỐI VÀ CẤU TRÚC ĐẦU NỐI
- Kiểu kết nối điện: Đầu nối nhanh tiêu chuẩn giắc M12 (Male Connector)
- Số lượng chân kết nối: 4 chân (4-pin)
- Kiểu cơ cấu gá đầu nối: Ren bằng kim loại (Metal) chống mài mòn, chống rung động

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU
- Kích thước vật lý tổng thể (Rộng × Cao × Dài): 20 mm × 80 mm × 42.2 mm
- Khối lượng tịnh thiết bị: 140 g
- Vật liệu chế tạo thân máy (Housing material): Kẽm đúc áp lực bền bỉ (Die-cast Zinc), phủ màu đen công nghiệp
- Vật liệu bề mặt thấu kính quang học (Lens): Kính cường lực chịu lực kỹ thuật cao
- Phương pháp lắp đặt cơ học: Bắt vít gá gắn thông qua hệ thống lỗ xuyên thân máy

TIÊU CHUẨN MÔI TRƯỜNG VÀ CHỨNG NHẬN CHỐNG CHÁY NỔ (ATEX / Ex)
- Tiêu chuẩn bảo vệ quốc tế: IP67 (Kháng bụi bẩn tuyệt đối và chống ngấm nước bắn tạm thời)
- Cấp bảo vệ an toàn điện: Class II
- Nhiệt độ môi trường vận hành liên tục: -20°C đến +50°C
- Nhiệt độ môi trường bảo quản/lưu kho: -40°C đến +70°C
- Tiêu chuẩn phân nhóm thiết bị nổ (Ex Device Category): Nhóm 2 (Category 2)
- Nhóm môi trường phòng nổ (Ex Group): Nhóm II (Group II - Dùng cho nhà máy công nghiệp trên mặt đất, không dùng cho hầm mỏ)
- Phân định phân vùng nguy hiểm cho phép lắp đặt (Ex Zone):
  + Môi trường khí gas: Zone 1 và Zone 2 (Khí cháy xuất hiện trong điều kiện vận hành bình thường)
  + Môi trường bụi mịn: Zone 21 và Zone 22 (Bụi nổ xuất hiện thường xuyên trong nhà xưởng)
- Nhiệt độ bề mặt tối đa giới hạn của thiết bị: 80°C (Đảm bảo không tạo nguồn nhiệt gây kích nổ)
- Chứng nhận chất lượng công nghiệp quốc tế: cULus certified, tuân thủ nghiêm ngặt tiêu chuẩn kiểm định IEC 60947-5-2.
