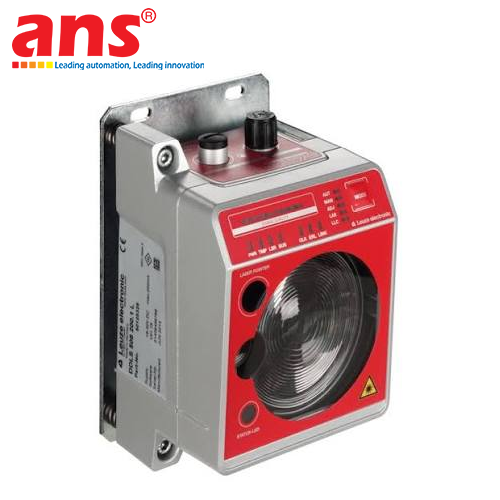

Bộ truyền dữ liệu quang học Leuze DDLS 508 200.4 L chính hãng Đức

Bộ truyền dữ liệu quang học Leuze DDLS 508 200.4 L (Mã đặt hàng: 50132930) thuộc thế hệ DDLS 500 đỉnh cao của thương hiệu Leuze electronic (CHLB Đức). Thiết bị được thiết kế chuyên dụng để thiết lập đường truyền dữ liệu không dây công nghiệp cự ly xa với băng thông cao và độ trễ bằng 0, đóng vai trò như một giải pháp thay thế hoàn hảo cho các cuộn rulo cuốn cáp, ray dẫn điện hay xích trượt cáp cơ học vốn thường xuyên bị hao mòn, đứt gãy và đòi hỏi chi phí bảo dưỡng định kỳ đắt đỏ.

Sản phẩm sử dụng công nghệ phát tia hồng ngoại quang học (Infrared Laser) hoạt động ở tần số truyền F4 với góc mở chùm tia 1°, cho phép thiết lập kết nối truyền dẫn hai chiều liên tục trong cự ly làm việc từ 100 mm đến 200.000 mm (tương đương 0,1 mét đến 200 mét). Băng thông truyền dữ liệu đạt tốc độ thực tế 100 Mbit/s với kiến trúc mạng Ethernet truyền suốt (Transparent Architecture), hỗ trợ toàn diện các chuẩn truyền thông công nghiệp khắt khe nhất hiện nay bao gồm PROFINET RT/IRT, PROFIsafe, EtherNet/IP và TCP/IP/UDP mà không gây trễ chu kỳ quét mạng. Hệ thống quang học đặc biệt của máy hoàn toàn không bị ảnh hưởng bởi ánh sáng môi trường hay các bề mặt kim loại phản quang, đồng thời hỗ trợ vận hành song song nhiều trục ánh sáng cạnh nhau mà không lo hiện tượng giao thoa tín hiệu.

Đặc biệt, phiên bản có hậu tố "L" được tích hợp sẵn một đèn Laser trợ lực căn chỉnh (Integrated laser alignment aid). Tính năng này cho phép một kỹ thuật viên duy nhất có thể dễ dàng căn chỉnh điểm phát - nhận chính xác tuyệt đối trên cự ly hàng trăm mét chỉ trong vài phút, tiết kiệm tối đa thời gian lắp đặt và chạy thử. Thân máy được trang bị màn hình thanh LED đồ họa (Bar graph LED) hiển thị cường độ tín hiệu thu nhận theo thời gian thực, cảnh báo trước các hiện tượng lệch trục cơ học hoặc bề mặt kính bị bám bụi bẩn.

Về độ bền công nghiệp, Leuze DDLS 508 200.4 L sở hữu lớp vỏ hợp kim kim loại nguyên khối chịu va đập cực tốt, trọng lượng 1.422 g, đạt cấp bảo vệ kín nước và kháng bụi IP65. Thiết bị hoạt động bền bỉ trong dải nhiệt độ từ -5°C đến +50°C, kháng rung động và sốc cơ học theo các tiêu chuẩn khắt khe EN 60068. Sử dụng các đầu nối chuẩn công nghiệp M12 kim loại (cổng nguồn A-coded 5 chân và cổng bus mạng D-coded 4 chân), thiết bị là lựa chọn hàng đầu cho hệ thống xe cẩu xếp dỡ tự động trong kho cao tầng AS/RS, cẩu trục giàn bến cảng, xưởng sản xuất ô tô và dây chuyền monorail điện treo.

• Hãng sản xuất: Leuze (Leuze electronic GmbH + Co. KG)
• Xuất xứ: Đức (100% Germany Origin)
• Dòng sản phẩm: Series DDLS 500 (Optical data transmission)
• Tên model: DDLS 508 200.4 L
• Mã đặt hàng (Part No): 50132930
• Chủng loại thiết bị: Bộ thu phát truyền dữ liệu quang học công nghiệp không dây (Optical data transceiver)
• Phạm vi khoảng cách làm việc: 100 mm ... 200.000 mm (0,1 m đến 200 m)
• Nguồn phát quang học: Laser hồng ngoại (Infrared Laser)
• Tần số truyền sóng quang học: Tần số F4 (Transmission frequency F4)
• Góc mở chùm tia (Opening angle): 1°
• Tính năng đặc biệt tích hợp:
  - Tích hợp đèn laser trợ lực căn chỉnh quang học (Integrated laser alignment aid - ký hiệu L)
  - Hoạt động ổn định không bị ảnh hưởng bởi bề mặt phản chiếu (Not influenced by reflective surfaces)
  - Cho phép vận hành nhiều trục chùm tia song song gần nhau mà không bị nhiễu chéo
• Tốc độ truyền dẫn dữ liệu: 100 Mbit/s (Real-time transmission)
• Kiến trúc mạng: Mạng Ethernet truyền suốt (Transparent Architecture)
• Giao thức truyền thông hỗ trợ: PROFINET (RT, IRT, Conformance Class B), PROFIsafe over PROFINET, EtherNet/IP, CIP Safety, TCP/IP, UDP
• Tín hiệu điều khiển I/O: 1 ngõ vào số (Digital input) và 1 ngõ ra số (Digital output)
• Giao diện cổng kết nối điện: Chuẩn giắc kim loại công nghiệp M12:
  - Cổng 1 (POWER): Giắc cắm M12 đực (Male), 5 chân, mã hóa A-coded
  - Cổng 2 (BUS): Giắc cắm M12 cái (Female), 4 chân, mã hóa D-coded
• Điện áp cấp nguồn hoạt động (UB): 18 ... 30 V DC
• Hệ thống hiển thị chẩn đoán: Thanh hiển thị mức tín hiệu dạng cột Bar graph LED và đèn LED chỉ báo trạng thái
• Cấu trúc thân vỏ: Hợp kim kim loại nguyên khối (Metal housing)
• Kích thước thiết bị (Rộng x Cao x Dài): 100 mm x 156 mm x 99,5 mm
• Trọng lượng tịnh: 1.422 g
• Cấp bảo vệ môi trường: IP65 (Chống bụi xâm nhập và chống tia nước áp lực theo EN 60529)
• Dải nhiệt độ môi trường: Vận hành: -5°C ... +50°C; Bảo quản: -35°C ... +70°C
• Tiêu chuẩn kiểm định chống rung, sốc, nhiễu: EN 61000-6-2, EN 61000-6-4, EN 60068-2-6 (dao động), EN 60068-2-27 (sốc), c UL US
• Ngành nghề & Ứng dụng thực tế:
  - Kho tự động thông minh (AS/RS & Intralogistics): Kết nối truyền dữ liệu liên tục giữa bộ điều khiển cabin xe cẩu tự hành (Stacker cranes) và tủ điều khiển trung tâm PLC trên hành trình dài 200m mà không cần ray dẫn điện hoặc cáp xích uốn.
  - Cẩu trục công nghiệp & Hàng hải: Truyền dữ liệu Ethernet tốc độ cao cho cẩu trục giàn container bến cảng (STS, RTG), cẩu trục gian hàng trong nhà máy cán thép, xi măng.
  - Dây chuyền sản xuất Ô tô: Truyền tín hiệu điều khiển và an toàn (Safety) cho hệ thống monorail treo vận chuyển thân xe (Electric Monorail Systems - EMS), bàn nâng hạ skillet.
  - Dây chuyền sản xuất kim loại & Cơ khí nặng: Kết nối tín hiệu mạng điều khiển cho các xe goòng, xe trung chuyển phôi nóng di động trong khu vực khắc nghiệt.
