Cảm biến quang Leuze HT3C-350F/4P-200-M8 chính hãng giá tốt

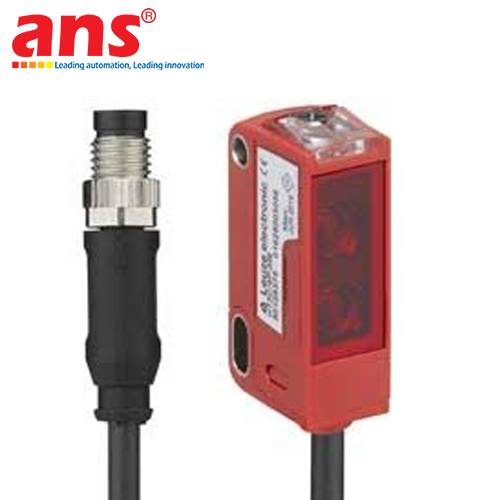

Cảm biến quang phản xạ khuếch tán triệt nền Leuze HT3C-350F/4P-200-M8 (Mã đặt hàng quốc tế: 50133593) là dòng cảm biến quang điện siêu nhỏ gọn (Miniature) thuộc Series 3C trứ danh của thương hiệu Leuze (CHLB Đức) – tập đoàn công nghệ dẫn đầu thế giới về các giải pháp cảm biến thông minh và an toàn trong tự động hóa công nghiệp. Thiết bị được phát triển chuyên biệt để giải quyết các bài toán phát hiện vật thể với độ chính xác tuyệt đối trong không gian lắp đặt giới hạn, yêu cầu cấu hình cài đặt sẵn nhằm tối giản thời gian căn chỉnh và loại bỏ hoàn toàn nguy cơ sai lệch thông số do con người can thiệp trong quá trình vận hành.

Điểm nổi trội cốt lõi của Leuze HT3C-350F/4P-200-M8 nằm ở cấu trúc quang học hội tụ đặc biệt (Focused beam path) với tiêu cự cố định tại 200 mm và cự ly triệt nền tối đa được khóa cố định tại 350 mm (Permanently set operating range: 0.35 m). Kết hợp công nghệ triệt tiêu nền quang học (Background Suppression - BGS) đỉnh cao cùng nguồn phát LED đỏ bước sóng 633 nm, cảm biến kiểm soát sai số tương phản đen - trắng (Black-White Error) ở mức cực thấp dưới 10% ở cự ly lên tới 220 mm. Nhờ đó, cảm biến dễ dàng nhận diện ổn định các đối tượng có bề mặt phức tạp, phôi tối màu, linh kiện bóng bẩy mà không bị đánh lừa bởi phông nền máy móc chuyển động ngay sát phía sau điểm đo.

Về tốc độ đáp ứng và độ bền công nghiệp, HT3C-350F/4P-200-M8 sở hữu tần số đóng cắt xung nhịp cao lên tới 1.000 Hz cùng thời gian đáp ứng siêu nhanh chỉ 0.5 ms (độ rung đáp ứng chỉ 166 µs), đáp ứng hoàn hảo yêu cầu khắt khe của các dây chuyền phân loại, đóng gói và gắp đặt tự động tốc độ cao. Toàn bộ phần cứng được bao bọc trong lớp vỏ nhựa kỹ thuật PC-ABS nguyên khối kết hợp mặt thấu kính PMMA chống trầy xước, đạt cấp độ bảo vệ chống bụi và chống nước vượt trội IP67, IP69K, đồng thời đạt chứng nhận kháng hóa chất tẩy rửa ECOLAB và dải nhiệt độ hoạt động từ -40°C đến +60°C. Thiết bị tích hợp 2 ngõ ra transistor PNP độc lập (hỗ trợ chuyển đổi trạng thái Light/Dark), trang bị đầy đủ mạch bảo vệ chống ngắn mạch và chống đấu ngược cực nguồn, kết hợp đoạn cáp ngắn PUR dài 200 mm gắn sẵn đầu giắc M8 4 chân kim loại giúp tối ưu hóa không gian lắp đặt trong các cơ cấu máy tự động hiện đại.

• Hãng sản xuất: Leuze (CHLB Đức)
• Dòng sản phẩm: Series 3C
• Mã sản phẩm (Part Number): HT3C-350F/4P-200-M8 (50133593)
• Nguyên lý hoạt động: Cảm biến quang phản xạ khuếch tán triệt nền (Diffuse reflection with background suppression)
• Phiên bản đặc biệt: Cài đặt dải đo cố định (Permanently set range)
• Cấu trúc chùm tia: Hội tụ (Focused beam path)
• Khoảng cách tiêu cự (Focal distance): 200 mm
• Nguồn phát sáng: LED đỏ (Red LED), tín hiệu xung (Pulsed)
• Bước sóng ánh sáng: 633 nm
• Nhóm an toàn LED: Nhóm miễn trừ (Exempt group theo chuẩn EN 62471)
• Dạng điểm sáng: Dạng tròn (Round geometry)
• Khoảng cách quét định mức (Bề mặt trắng 90%): 0.005 ... 0.35 m (5 ... 350 mm)
• Giới hạn khoảng cách hoạt động: 0.005 ... 0.35 m (Cố định ở 350 mm)
• Sai số tương phản đen - trắng (Black-white error): < 10% (ở cự ly lên tới 220 mm)
• Nguồn cấp định mức (UB): 10 ... 30 V DC (Bao gồm độ gợn sóng dư 0 ... 15%)
• Dòng tiêu thụ không tải: 0 ... 15 mA
• Số lượng ngõ ra kỹ thuật số: 2 ngõ ra
• Phần tử chuyển mạch: Transistor PNP
• Nguyên lý chuyển mạch: Ngõ ra 1 kích hoạt sáng (Light switching), Ngõ ra 2 kích hoạt tối (Dark switching)
• Dòng tải ngõ ra cực đại: 100 mA
• Tần số chuyển mạch (Switching frequency): 1.000 Hz
• Thời gian đáp ứng (Response time): 0.5 ms
• Độ rung đáp ứng (Response jitter): 166 µs
• Thời gian trễ sẵn sàng: 300 ms
• Mạch bảo vệ tích hợp: Chống ngắn mạch đầu ra (Short-circuit) và Chống ngược cực nguồn cấp (Polarity reversal)
• Đèn chỉ thị trạng thái: 2 đèn LED hiển thị trạng thái nguồn và tín hiệu
• Kiểu kết nối điện: Cáp nối dài 200 mm (vỏ bọc PUR) kèm đầu giắc cắm M8 4 chân (Male, 4-pin)
• Cấu trúc thân vỏ: Dạng khối hộp chữ nhật siêu nhỏ gọn (Miniature Cubic)
• Kích thước thân vỏ (Rộng x Cao x Dài): 11.4 mm x 34.2 mm x 18.3 mm
• Chất liệu vỏ: Nhựa kỹ thuật PC-ABS (Màu đỏ công nghiệp)
• Chất liệu mặt thấu kính: Nhựa quang học PMMA
• Trọng lượng tịnh: 20 g
• Kiểu gá đặt: Lỗ ren bắt ốc xuyên tâm (Momen siết ốc M3: 0.9 N·m)
• Cấp độ bảo vệ môi trường: IP67, IP69K
• Tiêu chuẩn vệ sinh tẩy rửa: Chứng nhận ECOLAB
• Cấp bảo vệ an toàn điện: Class III
• Tiêu chuẩn chứng nhận: cULus, IEC 60947-5-2
• Nhiệt độ vận hành môi trường: -40 °C đến +60 °C
• Nhiệt độ lưu kho bảo quản: -40 °C đến +70 °C
