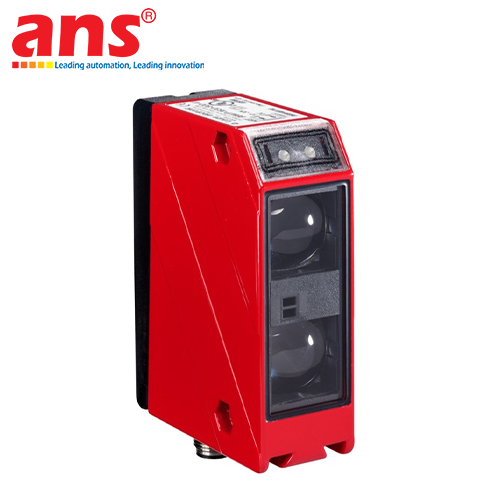

Leuze HRT 96M/P-1630-800-41 (Mã đặt hàng: 50080047)

Giới thiệu tổng quan sản phẩm: Cảm biến quang phản xạ khuếch tán tích hợp triệt tiêu nền Leuze HRT 96M/P-1630-800-41 là giải pháp phần cứng nhận diện vật thể phân khúc hạng nặng thuộc dòng sản phẩm Series 96, được nghiên cứu, phát triển và chế tạo nguyên chiếc tại các nhà máy công nghệ của hãng Leuze. Đối với các tổ hợp hạ tầng tự động hóa công nghiệp quy mô lớn, hệ thống băng tải phân loại tốc độ cao trong các trung tâm phân phối kho vận (Logistics Hub), trạm phân tách pallet hay các dây chuyền đóng gói cơ khí nặng, việc nhận diện chính xác vật thể mà không bị nhiễu loạn bởi môi trường xung quanh là một bài toán cốt lõi. Mã hiệu HRT 96M/P-1630-800-41 được thiết kế chuyên biệt để xử lý bài toán này thông qua kết cấu cơ khí hardened siêu bền bỉ bằng kim loại đúc kẽm kết hợp mặt kính quang học cường lực, bảo đảm độ tin cậy dữ liệu ở mức tối đa.

Công nghệ triệt tiêu nền Background Suppression (BGS) đỉnh cao: Bản chất vận hành của model HRT 96M/P-1630-800-41 dựa trên nền tảng của công nghệ Background Suppression (BGS) tiên tiến. Khác với các dòng cảm biến phản xạ khuếch tán thông thường vốn dễ bị đánh lừa khi nền phía sau (như tường nhà xưởng, khung thép máy, hoặc mặt băng tải cao su) có độ phản xạ ánh sáng cao, công nghệ BGS hoạt động dựa trên nguyên lý tam giác đạc quang học tĩnh. Thiết bị sử dụng nguồn sáng LED đỏ (Red LED) hội tụ, phóng chùm tia sáng rõ nét đến vật thể mục tiêu.

Hệ thống thấu kính thu bên trong sẽ tính toán góc thu của ánh sáng phản xạ về để xác định khoảng cách chính xác của vật thể. Nhờ đó, cảm biến chỉ kích hoạt trạng thái ngõ ra khi vật thể nằm đúng trong vùng cài đặt dải định mức (từ 100 đến 800 mm) và tự động bỏ qua hoàn toàn mọi vật cản hoặc nền động phía sau nằm ngoài khoảng thiết lập.

Ví dụ thực tế: Khi bạn cài đặt khoảng cách quét cố định là 800 mm, một thùng carton chạy trên băng tải ở khoảng cách 500 mm sẽ ngay lập tức được nhận diện chính xác; trong khi đó, bức tường bê tông hoặc khung robot chuyển động cách cảm biến 2 mét sẽ bị loại bỏ hoàn toàn khỏi thuật toán xử lý, triệt tiêu nguy cơ báo lỗi sai tín hiệu.

Khả năng nhận diện vật thể bất chấp màu sắc và độ phản xạ: Một trong những đặc điểm kỹ thuật đắt giá của dòng HRT 96M là sự chênh lệch khoảng cách làm việc giữa các bề mặt màu sắc khác nhau được giữ ở mức cực kỳ nhỏ. Khoảng cách làm việc bảo đảm đối với vật thể Trắng tiêu chuẩn (90% độ phản xạ) đạt từ 0.1 đến 0.8 mét, đối với vật thể Xám (18% độ phản xạ) đạt từ 0.1 đến 0.77 mét, và ngay cả với vật thể Đen carbon khó nhằn (chỉ 6% độ phản xạ) thiết bị vẫn nhận diện mượt mà trong dải từ 0.1 đến 0.73 mét.

Khoảng cách phát hiện cực đại thực tế đối với vật thể trắng có thể mở rộng lên tới 1.2 mét và vật thể đen đạt 1.05 mét. Điều này chứng minh năng lực triệt tiêu ảnh hưởng màu sắc cực kỳ tốt của hệ thống quang học Leuze, giúp dây chuyền phân loại hoạt động liên tục mà không cần phải thiết lập cấu hình lại cảm biến khi thay đổi bao bì sản phẩm từ sáng màu sang tối màu.

🛠️ YÊU CẦU ĐIỀU CHỈNH VÀ LẮP ĐẶT ĐẠT HIỆU SUẤT TỐI ƯU:

• Cơ chế căn chỉnh mịn Potentiometer nhiều vòng (Multiturn): Thiết bị tích hợp núm vặn tinh chỉnh khoảng cách dạng Multiturn Potentiometer. Thiết kế nhiều vòng xoay này cho phép các kỹ sư vận hành hiện trường thực hiện các bước hiệu chuẩn vị trí triệt tiêu nền với độ mịn cao, bám sát từng milimet. Cơ cấu này khắc phục hoàn toàn nhược điểm của loại biến trở một vòng thông thường, giữ cho khoảng cách cài đặt luôn cố định ổn định, không bị trôi dải hoặc thay đổi đột ngột dưới tác động của rung lắc cơ học cường độ cao từ hệ thống động cơ băng tải.

• Hệ thống ngõ ra kép song song tiện lợi: Cảm biến được trang bị hai ngõ ra bán dẫn độc lập bao gồm Output 1 (PNP - Light Switching / Thường mở khi có vật) và Output 2 (PNP - Dark Switching / Thường mở khi tối). Cấu hình này cho phép bo mạch điều khiển trung tâm PLC hoặc các module thu thập dữ liệu BMS tự do lựa chọn trạng thái logic logic mong muốn mà không cần phải lắp thêm rơ-le đảo logic trung gian ngoài tủ điện, tối ưu chi phí vật tư phần cứng.

Kết cấu phần cứng Hardened chịu tải công nghiệp nặng: Toàn bộ bo mạch điện tử xử lý và các đi-ốt quang học được đặt trọn bên trong lớp vỏ làm bằng hợp kim Kẽm đúc (Zinc Die-cast) nguyên khối, đi kèm cửa sổ quang học bằng kính cường lực chuyên dụng (Glass Window). Khối cứng này mang lại trọng lượng đầm chắc 380 g, chịu đựng xuất sắc các va đập vật lý trực diện ngoài mặt bằng nhà xưởng.

Với cấp vỏ bảo vệ đạt chuẩn quốc tế IP67, cảm biến có năng lực kháng bụi bẩn công nghiệp hoàn toàn và chịu được tác động ngâm nước tạm thời, vận hành bền bỉ ngay cả trong môi trường dải nhiệt độ siêu rộng kéo dài từ âm 40 độ C đến cộng 55 độ C, đáp ứng hoàn hảo cho các kho lạnh thực phẩm hoặc các trạm sưởi nhiệt độ cao. Đầu kết nối điện sử dụng cổng cắm M12, 4 chân cấu trúc chữ A (A-coded) tiêu chuẩn, giúp kỹ sư dễ dàng triển khai dây dẫn chống nhiễu dải từ 18 đến 22 AWG để triệt tiêu nhiễu điện từ trường EMI từ các cụm biến tần VFD lân cận.
