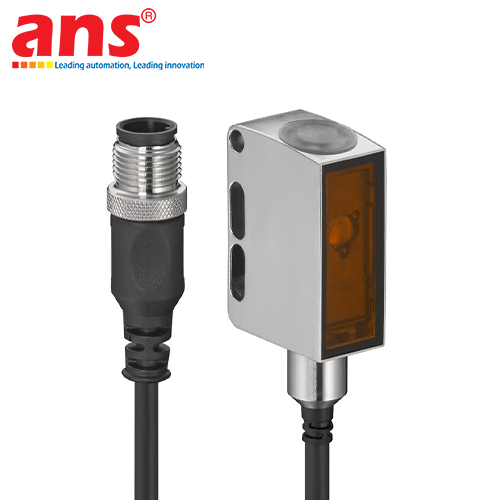

Leuze LS55CI.H2O/77-200-M12 (Mã đặt hàng: 50148183)

Giới thiệu tổng quan sản phẩm: Bộ phát cảm biến quang thu phát riêng biệt (Throughbeam Photoelectric Sensor Transmitter) Leuze LS55CI.H2O/77-200-M12 đại diện cho giải pháp phần cứng phân khúc công nghệ cao cấp nhất thuộc dòng sản phẩm Series 55C, được nghiên cứu, phát triển và chế tạo nguyên chiếc tại các nhà máy công nghệ của hãng Leuze ở Đức. Trong cấu trúc cơ điện của các hạ tầng sản xuất hiện đại, tổ hợp nhà máy chế biến thủy hải sản, dây chuyền đóng chai nước giải khát, nhà máy sữa, dược phẩm hoặc các trạm tẩy rửa tự động hóa quy trình CIP và SIP, việc thiết lập một hệ thống rào quang giám sát dải dài yêu cầu thiết bị đầu cuối phải có năng lực kháng chịu hóa chất ăn mòn tuyệt đối.

Mã hiệu LS55CI.H2O/77-200-M12 đóng vai trò là Bộ phát (Transmitter) cốt lõi, liên tục phóng chùm tia sáng hồng ngoại truyền thẳng ra không gian. Để hoàn thiện một vòng lặp chức năng hiện trường, thiết bị bắt buộc phải gá lắp gá gá phối hợp đồng bộ đối diện với một bộ thu (Receiver) tương ứng của Leuze, tạo nên hệ thống cảm biến quang có độ tin cậy cơ lý cao nhất hiện nay, hoàn toàn không bị đánh lừa bởi màu sắc hay độ bóng của phôi mục tiêu.

Giải mã cấu trúc mã đặt hàng sản phẩm (Nomenclature Breakdown): Dựa trên tài liệu kỹ thuật datasheet chính thức của Leuze, ký tự định danh của model LS55CI.H2O/77-200-M12 mang ý nghĩa cấu hình đồng bộ sau:

• LS: Light Sender (Thiết bị đóng vai trò là bộ phát chùm tia quang học).

• 55C: Thuộc dòng sản phẩm Series 55C cao cấp phân khúc công nghiệp nặng.

• I: Infrared (Ứng dụng nguồn sáng nguồn phát bằng tia hồng ngoại).

• H2O: Phiên bản chịu nước đặc biệt, đạt ngôn ngữ thiết kế phẳng chống bám dính Wash-down Design.

• 77: Kiểu cơ cấu cấu trúc mạch điện tử và thuật toán xử lý tín hiệu nội bộ của hãng.

• 200: Thiết bị sử dụng dây cáp nối mềm đuôi chuột (Pigtail Cable) có chiều dài đuôi cáp là 200 mm.

• M12: Đầu kết nối cuối cùng là loại giắc cắm nhanh dạng M12 tiêu chuẩn dải công nghiệp.

Nguyên lý Throughbeam và Công nghệ sóng Hồng ngoại 1450 nm: Bản chất vận hành của hệ thống cảm biến quang thu phát riêng dựa trên cơ chế ngắt chặn chùm năng lượng laminar truyền thẳng. Bộ phát LS55CI.H2O/77-200-M12 được trang bị đi-ốt phát mạnh mẽ, liên tục phóng xung sóng quang học dải dồi dào bằng Tia hồng ngoại bước sóng đặc biệt lên tới 1450 nm (Infrared LED) hướng về phía mắt thu. Khi không có vật cản cắt ngang, bộ thu đón nhận trọn vẹn chùm tia hồng ngoại không nhìn thấy này và giữ mạch điều khiển ở trạng thái tĩnh. Ngay khi có bất kỳ mục tiêu nào (như chai thủy tinh, hộp sữa, kiện hàng pallet hoặc bao tải lớn) di chuyển chắn giữa hai thiết bị, đường truyền năng lượng lập tức bị bẻ gãy, kích hoạt sự thay đổi trạng thái logic ngõ ra truyền xa về tủ điều khiển trung tâm PLC.

Nhờ ứng dụng nguyên lý thu phát độc lập gá lắp hai đầu, cảm biến đạt được khoảng cách làm việc bảo đảm cực kỳ ấn tượng từ 0 đến 64 mét và khoảng cách tối đa điển hình thực tế có thể vươn xa từ 0 đến 80 mét. Đây là thông số dải đo vượt trội hoàn toàn so với các dòng cảm biến phản xạ gương hoặc phản xạ khuếch tán thông thường, biến thiết bị thành cấu phần hoàn hảo cho các tổng kho vận Logistics dải dài hoặc hệ thống cổng bảo vệ an toàn làn xe.

🛠️ ƯU THẾ CƠ ĐIỆN TỬ VÀ KHẢ NĂNG KHÁNG CHỊU MÔI TRƯỜNG WASH-DOWN ĐỈNH CAO:

• Kết cấu vỏ thép không gỉ cao cấp Inox AISI 316L: Toàn bộ phần vỏ của cảm biến được chế tạo từ hợp kim thép không gỉ cao cấp AISI 316L (Thép Austenitic chứa Molypden). Đặc tính luyện kim này mang lại cho thiết bị khả năng chống ăn mòn hóa học xuất sắc, kháng chịu tuyệt hảo trước môi trường ngập mặn của muối biển, axit nhẹ hoặc kiềm phụ gia, triệt tiêu hoàn toàn rủi ro gỉ sét hay biến tính bề mặt vật liệu.

• Cấp siêu bảo vệ công nghiệp IP67, IP68 và IP69K: Đi kèm vỏ Inox 316L là ngôn ngữ gá lắp không góc chết chống tích tụ vi khuẩn, đạt các tiêu chuẩn bảo vệ tối cao bao gồm IP67, IP68 (chịu ngâm nước sâu dài ngày) và đặc biệt là IP69K. Chỉ số IP69K chứng minh cảm biến chịu đựng mượt mà áp lực phun nước cực cực mạnh từ các vòi xịt áp suất cao kết hợp nhiệt độ nước nóng luân chuyển liên tục trong các chu trình vệ sinh dây chuyền, đáp ứng hoàn hảo các tiêu chuẩn an toàn vệ sinh sinh học khắt khe của ngành y tế dược phẩm và chế biến thực phẩm sạch.

Thông số điện và Cơ chế đấu nối điện cơ động: Bộ phát LS55CI.H2O/77-200-M12 vận hành trên dải nguồn một chiều tiêu chuẩn từ 10 đến 30 VDC với mức tiêu thụ dòng điện không tải cực kỳ thấp và tiết kiệm (nhỏ hơn hoặc bằng 15 mA). Thiết bị sở hữu dải chịu tải nhiệt độ môi trường siêu rộng kéo dài từ âm 40 độ C đến cộng 60 độ C, hoạt động an toàn tuyệt đối trong các kho lạnh cấp đông sâu.

Giải pháp kết nối điện thông qua một đoạn cáp mềm dẻo dài 200 mm đúc liền từ thân máy nối ra đầu giắc cắm đực dạng M12, dải 4 chân cấu trúc công nghiệp A-coded. Thiết kế đầu cáp pigtail này giúp triệt tiêu các lực vặn xoắn cơ học tác động lên cổ cáp khi gá lắp trong không gian chật hẹp, tăng cường tuổi thọ cơ lý cho thiết bị. Sơ đồ đấu nối dây cơ bản bao gồm Pin 1 đấu nguồn dương cộng 24VDC, Pin 3 đấu nguồn âm 0V, các đầu chân Pin 2 và Pin 4 đóng vai trò là các đường ngõ vào chức năng phụ hỗ trợ kỹ sư lập trình để tinh chỉnh cấu hình độ nhạy nhận sóng hồng ngoại nội bộ. Kích thước hình học khối của thiết bị vô cùng tối giản với chiều rộng 14 mm, chiều cao 35.4 mm và chiều dài 25 mm cùng trọng lượng đầm chắc đạt mức 59 gram.
