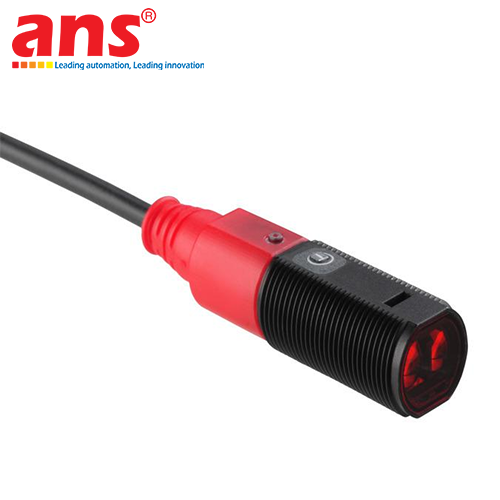

CẢM BIẾN QUANG PHẢN XẠ KHUẾCH TÁN LEUZE ET318B.3/2N-M12 (PART NUMBER: 50122564)

TỔNG QUAN CHI TIẾT SẢN PHẨM
Leuze ET318B.3/2N-M12 (Mã đặt hàng Part Number: 50122564) là dòng thiết bị cảm biến quang điện phản xạ khuếch tán công nghệ energetic (Energetic Diffuse Reflection Sensor) cao cấp, thuộc hệ sinh thái sản phẩm 318B Series thế hệ mới của tập đoàn công nghệ Leuze electronic (Đức). Thiết bị sở hữu cấu trúc hình học dạng hình trụ tròn ren M18 tiêu chuẩn, tích hợp đồng thời cả cụm diode phát tia sáng và mạch IC thu nhận ánh sáng phản xạ ngay trong một thân vỏ duy nhất. Điểm cải tiến đắt giá và khác biệt lớn nhất của phiên bản hậu tố "-M12" so với các dòng cáp đúc sẵn chính là việc tích hợp cơ cấu đầu nối nhanh M12 tiêu chuẩn công nghiệp bọc khớp chắc chắn. Thiết kế module này giúp tăng cường tối đa tính linh hoạt khi triển khai, giảm thiểu thời gian dừng máy (downtime) thông qua chu trình tháo lắp thay thế nhanh và triệt tiêu hoàn toàn các nguy cơ đứt gãy dây cáp do lực vặn xoắn cơ học tại hiện trường. Nhờ cơ chế vận hành độc lập phản xạ trực tiếp từ vật thể, ET318B.3/2N-M12 hoàn toàn không yêu cầu lắp đặt thêm các phụ kiện phụ trợ đi kèm như gương phản quang hay bộ thu riêng lẻ đặt đối diện, là giải pháp gá lắp lý tưởng, giúp tối ưu hóa không gian cơ khí cho các bài toán phát hiện vật thể, đếm gói hàng và kiểm soát dòng sản phẩm chuyển động trên hệ thống băng tải tự động hóa quy mô lớn.

PHÂN TÍCH NGUYÊN LÝ HOẠT ĐỘNG VÀ ĐẶC TÍNH PHẢN XẠ ENERGETIC THEO MÀU SẮC
Cảm biến vận hành dựa trên nguyên lý phản xạ khuếch tán energetic, trong đó đầu phát liên tục phóng ra một chùm tia sáng LED đỏ dạng xung ổn định vào không gian quét.
- Khi không có vật thể xuất hiện, chùm ánh sáng sẽ tán xạ tự do vào không gian.
- Khi có bất kỳ vật thể nào đi ngang qua vùng quét, bề mặt của vật thể đó sẽ đóng vai trò như một môi trường phản xạ, hắt ngược một phần lượng ánh sáng quay trở lại thấu kính của đầu thu cảm biến. Mạch điện tử tích hợp bên trong sẽ đo lường cường độ năng lượng ánh sáng nhận về này; khi năng lượng vượt qua ngưỡng cài đặt an toàn, cảm biến ngay lập tức thực hiện chu trình đóng cắt ngõ ra điện áp để báo tín hiệu về bộ điều khiển trung tâm PLC.
Do phụ thuộc trực tiếp vào mức độ phản xạ năng lượng của bề mặt vật liệu, khoảng cách làm việc thực tế của cảm biến sẽ thay đổi linh hoạt theo màu sắc vật thể. Với vật thể màu trắng tiêu chuẩn (có độ phản xạ cao 90%), cảm biến đạt cự ly vận hành đảm bảo thực tế từ 0.001 mét đến 0.7 mét và giới hạn tối đa lý thuyết lên đến 1.0 mét. Cự ly quét sẽ giảm dần theo tính chất hấp thụ ánh sáng của vật liệu: màu xám 50% đạt khoảng hoạt động ổn định 0.59 mét (tối đa 0.85 mét), màu xám tiêu chuẩn 18% đạt khoảng ổn định 0.39 mét (tối đa 0.55 mét) và các vật liệu tối màu khó chịu như màu đen 6% đạt khoảng hoạt động 0.28 mét (tối đa 0.40 mét). Đặc tính phân tách biên độ phản xạ này cho phép kỹ sư vận hành dễ dàng tính toán vị trí gá gỡ chính xác cho từng loại bao bì, thùng carton sáng tối khác nhau trên cùng một dải băng chuyền.

SỨC MẠNH CÔNG NGHỆ CHỐNG NHIỄU QUANG HỌC A²LS VÀ ĐỊNH VỊ BRIGHTVISION
Trong môi trường nhà xưởng công nghiệp hiện đại, các nguồn nhiễu quang học từ hệ thống đèn chiếu sáng cao áp huỳnh quang, đèn LED công suất lớn hay ánh sáng mặt trời tự nhiên hắt vào từ cửa sổ luôn là tác nhân gây ra hiện tượng báo giả tín hiệu ở cảm biến quang thông thường. Để giải quyết triệt để lỗi vận hành này, Leuze đã tích hợp vào ET318B.3/2N-M12 công nghệ đột phá triệt tiêu ánh sáng môi trường chủ động A²LS (Active Ambient Light Suppression). Thuật toán thông minh A²LS liên tục kiểm tra và đồng bộ tần số xung của chùm tia phát, giúp cảm biến cô lập và từ chối hoàn toàn mọi bước sóng ánh sáng tạp từ môi trường xung quanh, chỉ tiếp nhận duy nhất tần số ánh sáng do chính nó phát ra. Bên cạnh đó, công nghệ brightVision tiên tiến tạo ra một điểm sáng LED đỏ (Light Spot) bước sóng 620 nm cực kỳ sắc nét, tập trung biên độ cao và không bị nhòe mờ theo khoảng cách, giúp các kỹ sư bảo trì dễ dàng định vị mục tiêu, căn chỉnh tiêu cự gá lắp trực quan bằng mắt thường một cách nhanh chóng ngay tại hiện trường. Thiết bị đạt chuẩn an toàn sinh học EN 62471 Exempt Group, hoàn toàn an toàn cho mắt người vận hành khi tiếp xúc trực tiếp.

CƠ CHẾ CÀI ĐẶT THÔNG MINH BẰNG NÚT NHẤN ĐIỆN TỬ TEACH-IN VÀ NGÕ RA TRANSISTOR KÉP
- Nút bấm Teach-In điện tử thông minh: Loại bỏ hoàn toàn các loại biến trở xoay cơ học truyền thống – vốn là linh kiện dễ bị bám bụi bẩn, thâm nhập độ ẩm, oxy hóa hoặc bị lệch tâm quay khi nhà máy bị rung chấn liên tục. Bằng nút nhấn Teach ở đuôi cảm biến, người dùng có thể kích hoạt chu trình học tự động cho hai chế độ Object Teach (Học vật thể mẫu) hoặc Background Teach (Học biên độ nền gá). Cảm biến tự động đo lường, tính toán độ tương phản và khóa ngưỡng nhạy bén chỉ trong vài giây, giúp tối ưu hóa tiến độ vận hành khi nhà máy cần thay đổi mã sản phẩm liên tục trên dây chuyền sản xuất.
- Hiệu suất xử lý dải tần công nghiệp siêu tốc: Cảm biến sở hữu tần số đóng cắt (Switching Frequency) lên tới 500 Hz, tương đương với khả năng xử lý chính xác tới 500 chu kỳ chuyển đổi trạng thái tín hiệu trong vòng một giây, kết hợp cùng thời gian phản hồi siêu ngắn chỉ 1 ms. Thiết bị cung cấp đồng thời 2 kênh ngõ ra điện áp dạng Transistor NPN độc lập trên cùng một dải nguồn 10-30 VDC bao gồm Output 1 hoạt động theo chế độ Light Switching (Light ON - kích đóng ngõ ra khi phát hiện vật thể) và Output 2 hoạt động theo chế độ Dark Switching (Dark ON - kích đóng ngõ ra khi không có vật thể che chắn). Sự tích hợp sẵn cả 2 trạng thái logic đối nghịch này giúp các kỹ sư lập trình đấu nối dây trực tiếp về các module Input của PLC (Siemens, Mitsubishi, Omron,...) một cách dễ dàng mà không cần tốn thêm chi phí mua bộ đảo mạch phụ trợ.

ĐỘ BỀN CƠ KHÍ KIỂU DÁNG M18 TIÊU CHUẨN VÀ CHỐNG CHỊU MÔI TRƯỜNG KHẮC NGHIỆT
- Kết cấu thân vỏ trụ ren M18 tiêu chuẩn: Chế tạo hoàn toàn từ vật liệu nhựa kỹ thuật ABS cao cấp, có đặc tính chịu lực va đập cơ học tốt, chống rạn nứt cấu trúc và chịu được các rung động tần số cao phát ra từ motor máy móc. Với kích thước đường kính tiêu chuẩn Ø18 mm và chiều dài nhỏ gọn chỉ 46 mm cùng hệ ren M18 toàn thân, cảm biến có thể dễ dàng gắn trực tiếp xuyên qua các vách máy hẹp hoặc gá trên các giá đỡ tiêu chuẩn có sẵn của nhà máy mà không cần chỉnh sửa kết cấu cơ khí.
- Tiêu chuẩn bảo vệ quốc tế IP67 mạnh mẽ: Đảm bảo thiết bị kháng bụi bẩn xâm nhập hoàn toàn và chống thấm nước hiệu quả trong chu trình vệ sinh dây chuyền. Kết hợp cùng dải nhiệt độ vận hành rộng ấn tượng từ nhiệt độ đông lạnh sâu -40°C đến môi trường sinh nhiệt cao +60°C, Leuze ET318B.3/2N-M12 hoạt động cực kỳ bền bỉ và ổn định trong mọi ngóc ngách sản xuất khắc nghiệt như kho lạnh công nghiệp, nhà máy chế biến lương thực thực phẩm, dây chuyền sản xuất linh kiện điện tử, đóng gói bao bì và các tổng kho phân loại hàng hóa logistics tự động.

THÔNG SỐ QUANG HỌC VÀ HIỆU SUẤT PHÁT HIỆN
- Nguyên lý hoạt động: Phản xạ khuếch tán energetic (Energetic Diffuse Reflection Principle)
- Nguồn sáng phát: LED đỏ (Ánh sáng nhìn thấy dạng xung - Pulsed Light)
- Bước sóng ánh sáng: 620 nm
- Chuẩn an toàn quang sinh học: EN 62471 Exempt Group (An toàn tuyệt đối cho mắt người)
- Khoảng cách phát hiện vận hành đảm bảo (Operating range):
  + Vật thể màu Trắng (90% phản xạ): 0.001 m đến 0.7 m
  + Vật thể màu Xám (50% phản xạ): 0.001 m đến 0.59 m
  + Vật thể màu Xám (18% phản xạ): 0.003 m đến 0.39 m
  + Vật thể màu Đen (6% phản xạ): 0.005 m đến 0.28 m
- Khoảng cách phát hiện giới hạn tối đa lý thuyết (Sensing range limit):
  + Vật thể màu Trắng (90% phản xạ): 1.0 m
  + Vật thể màu Xám (50% phản xạ): 0.85 m
  + Vật thể màu Xám (18% phản xạ): 0.55 m
  + Vật thể màu Đen (6% phản xạ): 0.40 m

THÔNG SỐ ĐIỆN VÀ ĐẶC TÍNH NGÕ RA TÍN HIỆU
- Điện áp nguồn cung cấp (Supply Voltage): 10 ... 30 VDC
- Độ gợn sóng cho phép (Residual ripple): 0 ... 15%
- Dòng điện tiêu thụ không tải: ≤ 20 mA
- Số lượng ngõ ra tín hiệu: 2 ngõ ra độc lập (Digital Outputs)
- Kiểu cấu hình ngõ ra: Transistor NPN
- Chế độ hoạt động logic ngõ ra:
  + Output 1: Light Switching (Light ON - Trạng thái ngõ ra đóng điện khi phát hiện vật thể phản xạ ánh sáng)
  + Output 2: Dark Switching (Dark ON - Trạng thái ngõ ra đóng điện khi không có vật thể / chùm sáng tự do)
- Tần số đóng cắt hệ thống (Switching Frequency): 500 Hz
- Thời gian phản hồi tín hiệu (Response Time): 1 ms
- Thời gian trễ khởi động hệ thống (Delay before availability): 300 ms

GIAO DIỆN KẾT NỐI VÀ CHỨC NĂNG CÀI ĐẶT
- Kiểu kết nối điện: Đầu nối chuẩn M12 nhanh (Male Connector), cấu trúc khớp 4 chân (4-pin), Kiểu mã hóa cơ học A-coded.
- Chất liệu đầu nối: Nhựa kỹ thuật cao cấp chuyên dụng chống biến dạng.
- Sơ đồ đấu nối dây chân tín hiệu tiêu chuẩn:
  + Chân 1 (Pin 1): Nguồn cấp cực dương (+24VDC)
  + Chân 2 (Pin 2): Ngõ ra tín hiệu Output 2 NPN Dark ON
  + Chân 3 (Pin 3): Nguồn cấp cực âm (0V)
  + Chân 4 (Pin 4): Ngõ ra tín hiệu Output 1 NPN Light ON
- Cơ cấu thiết lập cấu hình: Tích hợp nút nhấn điện tử Teach-In hỗ trợ hai chế độ cài đặt Object Teach (Học vật thể mẫu) và Background Teach (Học biên độ nền gá).

THÔNG SỐ CƠ KHÍ VÀ TIÊU CHUẨN MÔI TRƯỜNG
- Kiểu dáng thiết kế: Thân hình trụ tròn có tiện ren bề mặt bên ngoài (Cylindrical M18)
- Kích thước cơ học: Đường kính ren Ø18 mm × Chiều dài tổng thể thân 46 mm (M18 × 1)
- Vật liệu chế tạo thân máy: Nhựa kỹ thuật ABS chất lượng cao
- Vật liệu thấu kính quang học (Lens): Nhựa kỹ thuật Plastic chuyên dụng duy trì độ xuyên thấu
- Khối lượng tịnh: 20 g
- Màu sắc nhận diện: Đỏ / Đen đặc trưng thương hiệu
- Tiêu chuẩn bảo vệ quốc tế: IP67 (Kháng bụi bẩn xâm nhập hoàn toàn và chống thấm nước tạm thời)
- Cấp bảo vệ an toàn điện: Class III
- Nhiệt độ môi trường vận hành liên tục: -40°C đến +60°C
- Nhiệt độ môi trường bảo quản/lưu kho: -40°C đến +70°C
- Hệ thống mạch bảo vệ tích hợp: Bảo vệ chống đảo ngược cực nguồn cấp (Polarity reversal protection), bảo vệ chống ngắn mạch xung đầu ra (Short-circuit protection).
- Chứng nhận tiêu chuẩn kỹ thuật quốc tế: cULus, IEC 60947-5-2 (Đáp ứng đầy đủ các tiêu chuẩn cảm biến công nghiệp khắt khe).
