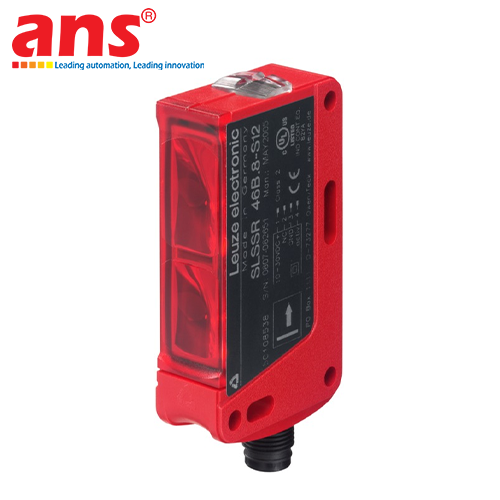

CẢM BIẾN QUANG THU PHÁT ĐỘC LẬP LEUZE LSS 46B-S12

(PART NUMBER: 50108526)

TỔNG QUAN CHI TIẾT SẢN PHẨM
Leuze LSS 46B-S12 (Mã đặt hàng Part Number: 50108526) là dòng thiết bị cảm biến quang điện xuyên tia phân khúc cao cấp thuộc hệ sinh thái sản phẩm 46B Series được nghiên cứu và phát triển bởi tập đoàn công nghệ danh tiếng Leuze electronic (Đức). Thiết bị đóng vai trò chuyên biệt là bộ phát ánh sáng (Transmitter - TX) trong cấu trúc hệ thống cảm biến thu phát độc lập (Through-beam Photoelectric Sensor). Khác với các dòng cảm biến phản xạ gương hoặc khuếch tán thông thường tích hợp chung thân, hệ thống xuyên tia phân tách chu trình quang học thành hai thiết bị độc lập đặt đối diện nhau: bộ phát LSS 46B-S12 chịu trách nhiệm liên tục phóng chùm tia sáng ổn định qua không gian và bộ thu tương ứng (như LSER 46B/66-S12 hoặc các phiên bản cùng dòng 46B) chịu trách nhiệm đón nhận luồng tín hiệu. Nhờ cấu trúc phân tách vật lý này, LSS 46B-S12 mang lại hiệu suất làm việc vượt trội, triệt tiêu hoàn toàn các sai số quang học do màu sắc hoặc đặc tính vật liệu của vật thể gây ra, là giải pháp tối ưu cho các bài toán tự động hóa hạng nặng ở dải đo siêu rộng.

NGUYÊN LÝ XUYÊN TIA TRỰC TIẾP VÀ ƯU ĐIỂM VẬN HÀNH KHÔNG PHỤ THUỘC VẬT THỂ
Cảm biến vận hành dựa trên nguyên lý xuyên tia trực tiếp (Through-beam Principle). Đầu phát LSS 46B-S12 khi được cấp nguồn 10-30 VDC sẽ liên tục phóng một chùm ánh sáng LED đỏ dạng xung bước sóng 620 nm trực diện về phía thấu kính bộ thu.
- Ở trạng thái bình thường không có vật cản, bộ thu nhận đầy đủ năng lượng ánh sáng và duy trì trạng thái logic ổn định.
- Ngay khi có bất kỳ vật thể nào đi ngang qua cắt đứt đường truyền sáng trực tiếp này, chu trình thu nhận bị gián đoạn, bộ thu lập tức nhận biết mất tia và xuất tín hiệu điều khiển ON/OFF chuyển tiếp về PLC.
Vì chùm ánh sáng đi thẳng trực tiếp từ đầu phát sang đầu thu mà không cần dựa vào độ phản xạ của bề mặt vật thể, hệ thống sở hữu khả năng phát hiện tin cậy tuyệt đối mà không bị ảnh hưởng bởi màu sắc, độ bóng hay tính chất vật liệu của mục tiêu. Thiết bị nhận diện hoàn hảo các vật thể tối màu, hấp thụ ánh sáng mạnh (như lốp cao su đen, linh kiện cơ khí sơn đen nhám, thùng hàng sẫm màu) hay các bề mặt có cấu trúc không đồng đều.

ĐỘT PHÁ CÔNG NGHỆ ĐIỂM SÁNG NHỎ SMALL LIGHT SPOT (S) VÀ KHOẢNG CÁCH SIÊU XA 50M
- Công nghệ điểm sáng nhỏ Small Light Spot (Ký hiệu "S"): Chùm tia phát ra từ LSS 46B-S12 được tinh chỉnh qua hệ thấu kính quang học đặc biệt tạo thành một điểm sáng hình khối chữ nhật (Rectangular) có biên độ tập trung cao, sắc nét và không bị suy hao hay nhòe mờ theo cự ly. Công nghệ này giúp các kỹ sư dễ dàng căn chỉnh tiêu cự bằng mắt thường trong quá trình gá lắp, đồng thời cho phép hệ thống phát hiện chính xác các chi tiết vật thể có kích thước nhỏ hoặc thiết lập các vị trí giới hạn hẹp yêu cầu dung sai milimet.
- Khoảng cách vận hành cực đại: Thiết bị đạt khoảng cách làm việc đảm bảo lý tưởng từ 0 đến 50 mét và có thể đạt khoảng cách giới hạn tối đa điển hình lên tới 60 mét. Đây là một thông số cực kỳ ấn tượng đối với cảm biến quang công nghiệp, giúp thiết bị hoạt động hoàn hảo tại hai đầu trục băng tải dài, các cửa ngõ kho tự động thông minh hoặc các cổng kiểm soát phương tiện gá đặt ngoài trời.

LƯU Ý ĐẶC THỦ VỀ TÍN HIỆU ĐIỆN VÀ ĐẦU NỐI NHANH M12 TIÊU CHUẨN
Vì LSS 46B-S12 đóng vai trò là bộ phát thuần túy (Transmitter), thiết bị không tích hợp các tầng Transistor ngõ ra điều khiển (không có chân PNP/NPN). Cảm biến chỉ cần cấp nguồn âm dương tiêu chuẩn để kích hoạt cụm LED phát tia sáng, toàn bộ chu trình xử lý logic và dây tín hiệu điều khiển sẽ nằm gá đặt ở bộ thu (Receiver). Thiết bị sở hữu tần số đáp ứng đồng bộ đạt 500 Hz và thời gian khởi động hệ thống nhanh chóng 300 ms, đảm bảo mạch quang học luôn trong trạng thái sẵn sàng cao độ khi dây chuyền kích hoạt. Cơ cấu kết nối sử dụng giắc cắm nhanh M12 tiêu chuẩn công nghiệp cấu trúc 4 chân bọc nhựa cách điện cao cấp, chuẩn mã hóa cơ học A-Coded, giúp tối ưu hóa khả năng chống rung lắc chấn động máy móc và đơn giản hóa quy trình bảo trì, thay thế.

KẾT CẤU CƠ KHÍ RUGGED VÀ CHỐNG CHỊU MÔI TRƯỜNG WASH-DOWN KHẮC NGHIỆT
- Vỏ máy PC-ABS siêu bền: Thân cảm biến được chế tạo từ sự kết hợp của vật liệu hợp kim nhựa PC-ABS cao cấp, mang lại độ bền cơ học cao, chịu lực va đập tốt và kháng hóa chất ăn mòn nhẹ. Thấu kính quang học làm từ nhựa Plastic kỹ thuật có độ xuyên thấu cao. Kích thước hình học nhỏ gọn 18.5 × 76.9 × 43.4 mm với khối lượng nhẹ 50 g hỗ trợ phương pháp bắt vít xuyên thân (Through-hole) gá lắp trực tiếp lên khung máy chắc chắn.
- Tiêu chuẩn bảo vệ tối cao IP67 và IP69K: Đảm bảo thiết bị kháng bụi bẩn xâm nhập hoàn toàn và chống chịu tuyệt đối trước các tia nước phun áp lực cao, nước nóng rửa trôi liên tục trong chu trình vệ sinh công nghiệp. Cảm biến đạt chứng nhận tương thích vật liệu ECOLAB, hoạt động bền bỉ trong dải nhiệt độ đông lạnh sâu từ -40°C đến môi trường sinh nhiệt +60°C. Đây là sự lựa chọn hàng đầu cho các môi trường sản xuất khắc nghiệt nhất như nhà máy chế biến thực phẩm, nước giải khát, kho lạnh công nghiệp, dây chuyền sản xuất lắp ráp linh kiện điện tử và các trung tâm logistics tự động hóa.

THÔNG SỐ QUANG HỌC VÀ HIỆU SUẤT PHÁT
- Loại thiết bị: Bộ phát (Transmitter) của hệ thống cảm biến quang thu phát độc lập
- Dòng sản phẩm đại diện: 46B Series
- Nguồn sáng phát: LED đỏ (Ánh sáng nhìn thấy dạng xung - Pulsed Light)
- Bước sóng ánh sáng danh định: 620 nm
- Hình dạng chùm tia (Beam profile): Hình chữ nhật (Rectangular)
- Chế độ quang học đặc biệt: Small Light Spot (Điểm sáng nhỏ hội tụ độ chính xác cao)
- Khoảng cách vận hành đảm bảo (Operating range): 0 mét đến 50 mét
- Khoảng cách vận hành giới hạn tối đa (Sensing range limit): 0 mét đến 60 mét

THÔNG SỐ ĐIỆN VÀ ĐẶC TÍNH ĐÁP ỨNG
- Điện áp nguồn cung cấp (Supply Voltage): 10 ... 30 VDC (Bao gồm bảo vệ chống đảo cực nguồn)
- Độ gợn sóng điện áp cho phép (Residual ripple): 0 ... 15%
- Dòng điện tiêu thụ không tải (Open-circuit current): ≤ 30 mA
- Tần số đáp ứng đồng bộ hệ thống (Switching frequency): 500 Hz
- Thời gian trễ khởi động (Delay before availability): 300 ms
- Đặc tính ngõ ra: Không có ngõ ra điều khiển (Tín hiệu ngõ ra logic nằm tại thiết bị Bộ thu - Receiver tương ứng)

GIAO DIỆN KẾT NỐI VÀ ĐẦU NỐI ĐIỆN
- Kiểu kết nối hệ thống: Đầu nối nhanh chuẩn giắc M12 (Male Connector)
- Số lượng chân kết nối: 4 chân (4-pin)
- Kiểu mã hóa cơ học: A-Coded tiêu chuẩn công nghiệp
- Chất liệu cấu tạo đầu nối: Nhựa kỹ thuật cách điện chuyên dụng
- Sơ đồ phân bổ chân gá nguồn tiêu chuẩn:
  + Chân 1 (Pin 1): Nguồn cấp cực dương hệ thống (+24VDC)
  + Chân 3 (Pin 3): Nguồn cấp cực âm hệ thống (0V)
  + Chân 2 (Pin 2): Không sử dụng (Not used)
  + Chân 4 (Pin 4): Không sử dụng (Not used)

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU
- Kích thước vật lý tổng thể (Rộng × Cao × Dài): 18.5 mm × 76.9 mm × 43.4 mm
- Khối lượng tịnh thiết bị: 50 g
- Vật liệu chế tạo thân máy (Housing material): Nhựa kỹ thuật PC-ABS cao cấp (Màu đỏ nhận diện thương hiệu)
- Vật liệu thấu kính quang học (Lens material): Nhựa Plastic chuyên dụng duy trì độ trong suốt quang học
- Phương pháp lắp đặt: Bắt vít gá gắn thông qua lỗ xuyên thân máy (Through-hole mounting)

THÔNG SỐ MÔI TRƯỜNG VÀ CHỨNG NHẬN QUỐC TẾ
- Tiêu chuẩn bảo vệ vỏ ngoài: IP67 và IP69K (Chống thấm nước áp lực cao, chịu quy trình Washdown công nghiệp)
- Nhiệt độ môi trường hoạt động liên tục: -40°C đến +60°C
- Nhiệt độ môi trường bảo quản/lưu kho: -40°C đến +70°C
- Chứng nhận chất lượng tiêu chuẩn: cULus, IEC 60947-5-2
- Khả năng kháng hóa chất tẩy rửa: Đạt chứng nhận tương thích vật liệu khắt khe ECOLAB Compatible.
