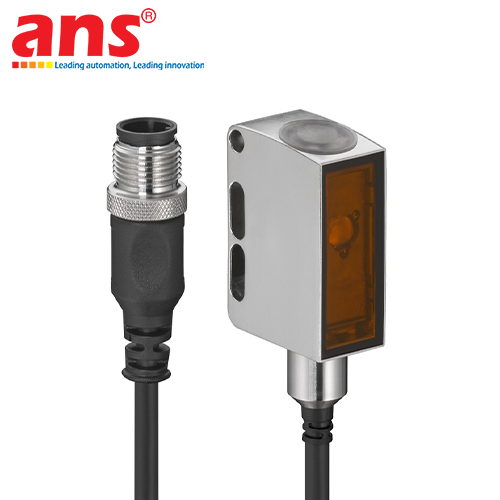

Leuze LE55CI.H2O/4P-200-M12 (Mã đặt hàng: 50148184)

Giới thiệu tổng quan sản phẩm: Bộ thu cảm biến quang thu phát riêng biệt chuyên dụng phát hiện chất lỏng (Throughbeam Photoelectric Sensor Receiver) Leuze LE55CI.H2O/4P-200-M12 thuộc dòng sản phẩm vỏ Hardened Inox cao cấp nhất hiện nay thuộc dòng sản phẩm Series 55C, được nghiên cứu, phát triển và chế tạo nguyên chiếc tại các nhà máy công nghệ của hãng Leuze ở Đức. Trong cấu trúc cơ điện của các hạ tầng sản xuất cơ cơ nghiệp hiện đại, tổ hợp nhà máy chế biến sữa, dây chuyền chiết rót nước giải khát, nhà máy bia rượu hoặc các quy trình kiểm tra sản phẩm đóng chai, việc nhận diện chính xác sự hiện diện của chất lỏng gốc nước bên trong các vỏ bọc nhựa hoặc thủy tinh mà không bị sai lệch bởi độ trong suốt của vật liệu là một bài toán hóc búa.

Mã hiệu LE55CI.H2O/4P-200-M12 đóng vai trò là Bộ thu (Receiver) cốt lõi, liên tục tiếp nhận và xử lý chùm năng lượng quang học truyền thẳng từ hiện trường. Để hoàn thiện một vòng lặp chức năng, thiết bị bắt buộc phải gá lắp gá gá phối hợp đồng bộ đối diện với một bộ phát (Transmitter) tương ứng thuộc dòng LS55C của Leuze, tạo nên hệ thống cảm biến rào quang phát hiện nước có độ tin cậy cơ lý tối cao, vượt trội hoàn toàn so với các dòng cảm biến khuếch tán thông thường.

Giải mã cấu trúc mã đặt hàng sản phẩm (Nomenclature Breakdown): Dựa trên tài liệu kỹ thuật chuyên sâu của Leuze, ký tự định danh của model LE55CI.H2O/4P-200-M12 mang ý nghĩa cấu hình đồng bộ sau:

• LE: Light Receiver (Thiết bị đóng vai trò là bộ thu chùm tia quang học).

• 55C: Thuộc dòng sản phẩm Series 55C cao cấp phân khúc công nghiệp nặng.

• I: Infrared (Ứng dụng nguồn sáng nguồn phát bằng tia hồng ngoại).

• H2O: Phiên bản đặc biệt tích hợp thuật toán và thấu kính tối ưu cho ứng dụng nhận biết chất lỏng chứa nước (Aqueous liquids).

• 4P: Tích hợp song song 2 cổng ngõ ra số dạng Transistor PNP (Light ON và Dark ON).

• 200: Thiết bị sử dụng dây cáp nối mềm đuôi chuột (Pigtail Cable) có chiều dài đuôi cáp là 200 mm.

• M12: Đầu kết nối cuối cùng là loại giắc cắm nhanh dạng M12 tiêu chuẩn dải công nghiệp.

Nguyên lý hấp thụ quang học sóng Hồng ngoại 1450 nm phát hiện nước: Bản chất vận hành mang tính đột phá của model LE55CI.H2O/4P-200-M12 dựa trên nền tảng hóa lý quang học của phân tử nước. Nước và các chất lỏng gốc nước có một đặc tính vật lý đặc biệt: chúng hấp thụ cực kỳ mạnh năng lượng của chùm tia hồng ngoại có bước sóng xung quanh 1450 nm. Do đó, hệ thống rào quang này sử dụng bộ phát phóng chùm tia hồng ngoại đúng dải bước sóng 1450 nm truyền thẳng tới thấu kính thu của bộ thu LE55C.

Khi chu trình vận hành trống (chai không có nước hoặc đường ống rỗng), chùm tia hồng ngoại xuyên qua mượt mà, bộ thu nhận trọn vẹn năng lượng ánh sáng và duy trì cổng điều khiển ở trạng thái tĩnh. Ngay khi có chất lỏng gốc nước xuất hiện cắt ngang khoảng không gian giữa bộ phát và bộ thu (chai đã được điền đầy nước hoặc chất lưu chảy qua đường ống dẫn), phân tử nước sẽ ngay lập tức hấp thụ phần lớn năng lượng của chùm tia 1450 nm, khiến cường độ ánh sáng truyền tới bộ thu bị suy giảm đột ngột (hiện tượng bẻ gãy năng lượng quang học).

Khối mạch vi xử lý kỹ thuật số bên trong bộ thu nhận diện độ sụt giảm mịn này để kích hoạt trạng thái thay đổi logic cổng ngõ ra. Nhờ nguyên lý hấp thụ đặc thù này, cảm biến nhận biết nước chính xác tuyệt đối mà không bị ảnh hưởng bởi độ trong suốt của vỏ chai nhựa, chai thủy tinh màu hay sự thay đổi nhãn mác bên ngoài. Khoảng cách ứng dụng hiệu quả giữa bộ phát và bộ thu được tối ưu hóa trong dải từ 0 đến 500 mm, chuyên dụng cho các cụm gá kẹp ôm sát băng tải chiết rót.

🛠️ ƯU THẾ CƠ ĐIỆN TỬ VÀ KHẢ NĂNG KHÁNG CHỊU MÔI TRƯỜNG WASH-DOWN TỐI CAO:

• Kết cấu vỏ thép không gỉ cao cấp Inox AISI 316L: Toàn bộ phần vỏ của cảm biến được chế tạo từ hợp kim thép không gỉ cao cấp AISI 316L. Lớp vỏ có độ nhẵn mịn cơ khí đạt mức cực mịn với độ nhám bề mặt Ra nhỏ hơn hoặc bằng 0.8 micrometer. Đặc tính luyện kim này ngăn ngừa tuyệt đối sự bám dính của các liên kết vi sinh vật, đồng thời kháng chịu xuất sắc trước môi trường ngập mặn, hóa chất tẩy rửa mạnh hoặc axit phụ gia ngành thực phẩm.

• Cấp siêu bảo vệ công nghiệp IP67, IP68 và IP69K: Đi kèm vỏ Inox 316L là thiết kế đạt tiêu chuẩn cấu trúc hình học phẳng phẳng chống tích tụ chất bẩn Wash-down Design, đạt các chứng nhận vật liệu quốc tế khắt khe như CleanProof+, ECOLAB, và Johnson Diversey. Thiết bị không những kháng bụi hoàn toàn mà còn chịu đựng tốt các tia nước phun áp lực siêu cao kết hợp nhiệt độ nước nóng luân chuyển liên tục (chịu được nhiệt độ lên tới cộng 70 độ C trong thời gian ngắn ngoài dải nhiệt vận hành định mức từ âm 40 độ C đến cộng 60 độ C) trong các chu trình vệ sinh hoặc trạm khử trùng CIP/SIP nhà máy.

Hệ thống tín hiệu ngõ ra đồng bộ truyền xa tốc độ lớn: Bộ thu trang bị giải pháp ngõ ra kép thời gian thực bao gồm Output 1 (PNP - Chế độ Light Switching / Light ON / Thường mở khi nhận sáng từ bộ phát) và Output 2 (PNP - Chế độ Dark Switching / Dark ON / Thường mở khi mất tín hiệu sáng do phân tử nước hấp thụ). Khối mạch kép này hỗ trợ dòng tải mượt mà, cho phép các kỹ sư tự động hóa tự do lựa chọn logic điều khiển đấu nối trực tiếp về tủ PLC (Siemens, Mitsubishi, Omron, Delta...) mà không cần phải thiết kế thêm các mạch rơ-le đảo logic trung gian ngoài hiện trường.

Thời gian đáp ứng tín hiệu đạt tốc độ phản hồi cực nhanh chỉ trong vòng 1.43 ms (tần số chuyển mạch đóng ngắt xung điện đạt mức định mức 350 Hz, tương đương năng lực xử lý 350 lần đóng ngắt logic trong dải thời gian một giây), bảo đảm kiểm tra và đếm số lượng chai nước chạy tốc độ lớn trên băng chuyền không bị sót lệch số liệu.

Giải pháp kết nối điện thông qua một đoạn cáp mềm dẻo dài 200 mm đúc liền từ thân máy nối ra đầu giắc cắm đực bằng inox dạng M12, dải 4 chân cấu trúc công nghiệp A-coded. Kích thước hình học khối của thiết bị vô cùng tối giản với chiều rộng 14 mm, chiều cao 35.4 mm và chiều dài 25 mm cùng trọng lượng tịnh đạt mức 59 gram, tích hợp sẵn hệ thống đèn hiển thị trạng thái LED dải màu trực quan trên thân máy.
