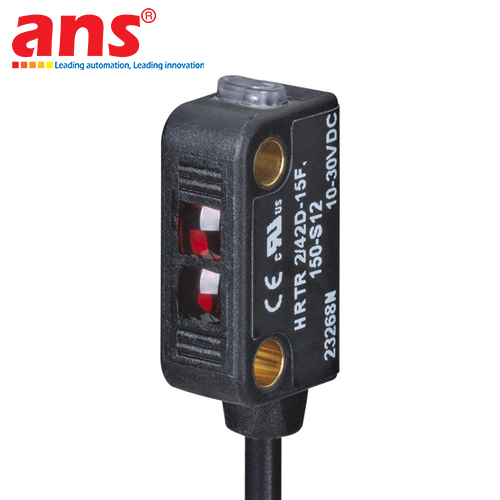

Cảm biến quang Leuze HRTR 2/42-15F,150-S8 chính hãng Leuze Đức giá tốt

Cảm biến quang điện Leuze HRTR 2/42-15F,150-S8 (Mã đặt hàng: 50112110) là dòng cảm biến quang siêu nhỏ (Subminiature Photoelectric Sensor) thuộc Series 2 danh tiếng của thương hiệu Leuze electronic (Đức). Thiết bị hoạt động theo nguyên lý phản xạ khuếch tán tích hợp tính năng khử nền hình học cố định (Fixed Background Suppression) ở cự ly 15 mm, chuyên dụng cho các ứng dụng đòi hỏi độ chính xác tuyệt đối trong không gian lắp đặt cực kỳ chật hẹp.

CÁC TÍNH NĂNG NỔI BẬT VÀ ƯU THẾ VẬN HÀNH VƯỢT TRỘI:
1. Thiết kế Subminiature siêu nhỏ gọn (8 x 23.1 x 12 mm):
Sở hữu kích thước thân siêu mảnh chỉ 8 mm, cảm biến dễ dàng tích hợp trực tiếp vào các cơ cấu tay gắp robot (gripper), các khe hở hẹp của đồ gá kiểm tra (jig) hoặc các cụm đầu gắn linh kiện SMT mà các loại cảm biến tiêu chuẩn không thể lắp vừa.
2. Điểm sáng hội tụ siêu nhỏ (Light Spot ~ 1 mm):
Nguồn phát LED ánh sáng đỏ hội tụ tạo ra vệt sáng chỉ khoảng 1 mm ở cự ly làm việc, cho phép nhắm trúng các chi tiết vi mô, dây dẫn, chân linh kiện hoặc các điểm đánh dấu siêu nhỏ mà không bị hiện tượng tràn tia hay bắt nhầm bề mặt xung quanh.
3. Khoảng cách phát hiện cố định chính xác (Fixed Range 15 mm):
Phiên bản "15F" được căn chỉnh sẵn quang học khử nền ở khoảng cách 15 mm ngay từ nhà máy, giúp loại bỏ hoàn toàn nguy cơ sai lệch khoảng cách do rung chấn cơ khí hoặc do công nhân vô tình vặn sai chiết áp trong quá trình vận hành. Mọi vật thể, chi tiết máy hoặc nền chuyển động nằm sau mốc 15 mm đều bị triệt tiêu hoàn toàn.
4. Ngõ ra kép kết hợp PNP / NPN thông minh (/42):
Tích hợp đồng thời 2 ngõ ra chuyển mạch kỹ thuật số: Ngõ ra 1 kiểu PNP (Light switching) và Ngõ ra 2 kiểu NPN (Dark switching), mang lại khả năng tương thích toàn diện với mọi bộ điều khiển PLC trên thị trường.
5. Tần số quét 700 Hz & Thời gian đáp ứng 0.72 ms:
Tốc độ phản hồi cực nhanh giúp cảm biến bắt trọn các vật thể di chuyển ở tốc độ cao trên băng tải mini hoặc đĩa xoay phân loại tự động mà không bỏ sót chu kỳ.
6. Cáp Pigtail M8 tiện lợi & Độ bền IP67:
Trang bị đoạn cáp chống gập dài 150 mm kết hợp đầu nối M8 (4-pin) tiêu chuẩn công nghiệp, vỏ TPE chịu lực và mặt kính PC chống trầy, bảo vệ toàn diện theo tiêu chuẩn chống bụi/nước IP67.

ỨNG DỤNG CÔNG NGHIỆP ĐIỂN HÌNH:
• Dây chuyền sản xuất bo mạch điện tử (SMT/PCB): Kiểm tra chân IC, sự hiện diện của chip, đi-ốt, điện trở siêu nhỏ trên mạch in.
• Ứng dụng Robotics & Gắp thả linh kiện (Pick & Place): Gắn trên các giác hút, kẹp robot công nghiệp để xác nhận phôi đã được kẹp chắc chắn.
• Thiết bị Y tế & Phân tích sinh học: Phát hiện ống nghiệm, đầu kim tiêm, nút đậy lọ thuốc tự động.
• Cơ khí chính xác & Chế tạo đồng hồ: Kiểm tra vị trí bánh răng vi mô, ốc vít siêu nhỏ, lò xo siêu mảnh.

• Hãng sản xuất: Leuze electronic
• Mã sản phẩm (Model): HRTR 2/42-15F,150-S8
• Mã đặt hàng (Part number): 50112110
• Dòng sản phẩm (Series): Series 2 (Subminiature)
• Xuất xứ thương hiệu: Germany
• Nguyên lý hoạt động: Phản xạ khuếch tán có khử nền cố định (Diffuse reflection principle with background suppression)
• Ứng dụng chuyên dụng: Phát hiện linh kiện siêu nhỏ (Small parts detection)
• Phiên bản quang học: Cự ly phát hiện cố định (Fixed range - F)
• Nguồn sáng: LED ánh sáng đỏ (Visible red light, bước sóng ~ 635 nm)
• Kích thước điểm sáng: Đường kính ~ 1 mm (tại cự ly làm việc)
• Khoảng cách phát hiện hiệu dụng: 1 ... 15 mm
• Giới hạn khoảng cách phát hiện: 1 ... 15 mm
• Điện áp cấp nguồn (UB): 10 ... 30 V DC (Độ gợn sóng dư 0 ... 15%)
• Dòng tiêu thụ không tải: 0 ... 15 mA
• Số lượng ngõ ra chuyển mạch: 2 ngõ ra kỹ thuật số độc lập
• Ngõ ra chuyển mạch 1: Transistor PNP, Chuyển đổi sáng (Light switching)
• Ngõ ra chuyển mạch 2: Transistor NPN, Chuyển đổi tối (Dark switching)
• Tần số chuyển mạch: 700 Hz
• Thời gian đáp ứng: 0.72 ms
• Mạch bảo vệ tích hợp: Chống ngắn mạch, chống phân cực ngược nguồn, chống quá áp, chống xung điện quá độ (Transient protection)
• Kiểu kết nối: Cáp mềm dài 150 mm kèm đầu giắc đực M8 (4 chân)
• Kích thước thân cảm biến (Rộng x Cao x Dài): 8 mm x 23.1 mm x 12 mm
• Trọng lượng tịnh: 20 g
• Kiểu lắp đặt: Bắt vít xuyên thân (Through-hole mounting)
• Vật liệu thân vỏ: Nhựa kỹ thuật đàn hồi TPE (Màu đỏ RAL 3000)
• Vật liệu mặt thấu kính quang học: Nhựa PC quang học cao cấp
• Cấp bảo vệ vỏ ngoài: IP 67 (Chống bụi tuyệt đối, chống ngâm nước tạm thời)
• Cấp an toàn điện: Class III
• Nhiệt độ vận hành cho phép: -20 °C ... +55 °C
• Tiêu chuẩn kiểm định: IEC 60947-5-2, cULus Listed
