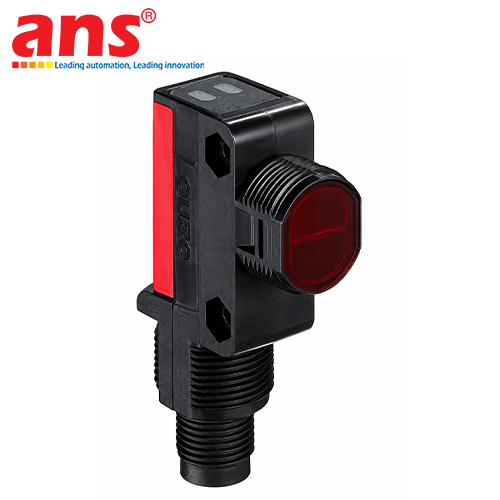

Leuze PRK28/4P-M12 (Mã đặt hàng: 50117924)

Giới thiệu tổng quan sản phẩm: Cảm biến quang phản xạ gương phân cực Leuze PRK28/4P-M12 là giải pháp phần cứng nhận diện vật thể dải xa phân khúc nhỏ gọn thuộc dòng sản phẩm Series 28, được nghiên cứu, phát triển và chế tạo nguyên chiếc tại các nhà máy công nghệ của hãng Leuze. Trong cấu trúc cơ điện của các hạ tầng nhà xưởng hiện đại, hệ thống băng tải phân loại tốc độ cao, dây chuyền đóng gói bao bì màng co hoặc các trung tâm kho vận tự động (Logistics), việc phát hiện chính xác các vật thể có bề mặt chói sáng (như kim loại nhẵn, chai nhựa bóng, vỏ hộp nilon) mà không bị nhiễu loạn là một thách thức lớn đối với các cảm biến quang thông thường.

Mã hiệu PRK28/4P-M12 được thiết kế chuyên biệt để xử lý triệt để bài toán này nhờ tích hợp bộ lọc phân cực thông minh, kết hợp với cấu trúc vỏ nhựa ABS công nghiệp siêu nhẹ chỉ 25 gram, bảo đảm độ tin cậy và tiến độ vận hành liên tục cho dây chuyền sản xuất tự động 24/7.

Nguyên lý phản xạ gương kết hợp bộ lọc phân cực (Polarized) chống nhiễu: Bản chất vận hành của model PRK28/4P-M12 dựa trên nguyên lý phát và thu nhận chùm tia sáng đỏ bước sóng 620 nm hướng về phía gương phản xạ (Reflector) chuyên dụng. Ở trạng thái tiêu chuẩn khi không có vật cản, chùm tia sáng từ cảm biến phóng tới gương và được phản hồi ngược lại thấu kính thu của thiết bị tạo thành một vòng lặp tín hiệu kín. Khi có bất kỳ vật thể nào di chuyển cắt ngang khoảng không gian giữa cảm biến và gương, đường truyền ánh sáng lập tức bị ngắt kích hoạt sự thay đổi trạng thái logic của các cổng ngõ ra điều khiển.

Điểm đắt giá nhất của công nghệ Polarized Retro-Reflective trên thiết bị này là việc trang bị bộ lọc phân cực quang học đặc thù cho cả thấu kính phát và thu. Khi chùm ánh sáng đỏ đi qua bộ lọc phát, nó sẽ bị phân cực theo một phương nhất định. Gương phản xạ tiêu chuẩn của Leuze khi nhận được chùm sáng này sẽ tự động xoay hướng phân cực một góc 90 độ trước khi phản xạ ngược về. Thấu kính thu của cảm biến được thiết kế để chỉ đón nhận những chùm sáng đã được xoay hướng phân cực này.

Nhờ cơ chế cơ điện tử tĩnh thông minh đó, nếu một vật thể có bề mặt bóng loáng như inox, nhôm hoặc màng co nhựa đi qua, ánh sáng chói phản xạ trực tiếp từ bề mặt của chúng (vẫn giữ nguyên hướng phân cực ban đầu) sẽ bị thấu kính thu từ chối hoàn toàn. Điều này giúp cảm biến không bao giờ bị báo sai tín hiệu hoặc bị "mù quang học" trước các loại vật liệu có độ phản quang cao.

🛠️ HƯỚNG DẪN CĂN CHỈNH VÀ LẮP ĐẶT ĐẠT HIỆU SUẤT TỐI ƯU:

• Công nghệ thấu kính brightVision định vị siêu tốc: Nhằm đơn giản hóa công đoạn thi công ngoài hiện trường, Leuze tích hợp giải pháp brightVision giúp điểm sáng của tia LED đỏ hiển thị rõ nét, sắc cạnh và dễ dàng quan sát bằng mắt thường ngay cả trong môi trường nhà xưởng có ánh sáng đèn mạnh. Kỹ sư gá lắp chỉ cần hướng điểm sáng đỏ này vào tâm của tấm gương phản xạ là thiết bị sẽ lập tức thiết lập liên kết thành công, rút ngắn thời gian hiệu chuẩn hệ thống xuống mức tối đa.

• Khoảng cách làm việc dải rộng vượt trội: Khi kết hợp cùng dòng gương phản xạ tiêu chuẩn mã hiệu TK(S) kích thước 100x100 mm, cảm biến đạt được khoảng cách làm việc bảo đảm cực kỳ ổn định trong dải từ 0.02 mét đến 4.5 mét. Khoảng cách phát hiện tối đa điển hình thực tế có thể vươn xa từ 0.02 mét lên tới dải 6 mét, cho phép thiết bị ứng dụng linh hoạt trên các hệ thống băng tải trục chính dải rộng hoặc các hộp kỹ thuật chuyển làn Logistics cỡ lớn.

Hệ thống ngõ ra tốc độ cao và Thiết kế vỏ Hardened công nghiệp:

• Hai ngõ ra Transistor PNP song song: Cảm biến sở hữu cấu hình điện tử linh hoạt với hai cổng ngõ ra độc lập dồi dào bao gồm Output 1 (PNP - Chế độ Light Switching / Thường mở khi nhận được ánh sáng phản hồi từ gương) và Output 2 (PNP - Chế độ Dark Switching / Thường mở khi vật cản che khuất ánh sáng từ gương). Cả hai ngõ ra đều hỗ trợ dòng tải tối đa lên tới 100 mA cho mỗi cổng, cho phép truyền tín hiệu trực tiếp về bộ xử lý trung tâm PLC (Siemens, Mitsubishi, Omron...) hoặc các module SCADA với thời gian đáp ứng siêu tốc chỉ trong vòng 1 ms (Tần số đáp ứng xung đạt mức 500 Hz), bảo đảm đếm và phân loại sản phẩm chạy tốc độ cao không bị sót.

• Kết cấu cơ khí chống chịu môi trường: Khối mạch xử lý được bảo vệ tuyệt đối bên trong lớp vỏ làm từ vật liệu nhựa ABS công nghiệp có độ bền cơ lý cao, kết hợp mặt thấu kính bằng nhựa quang học chống mờ sương. Thiết bị đạt cấp bảo vệ quốc tế IP67, đảm bảo kháng bụi bẩn công nghiệp hoàn toàn và chống chịu tốt trước các tia nước phun áp lực mạnh hoặc môi trường ẩm ướt, vận hành ổn định trong dải nhiệt độ kéo dài từ âm 40 độ C đến cộng 60 độ C. Đầu kết nối sử dụng giắc cắm M12, 4 chân cấu trúc công nghiệp A-coded quen thuộc, trên thân tích hợp sẵn 2 đèn hiển thị LED dải màu trực quan cho phép giám sát nhanh trạng thái nguồn nuôi và trạng thái ngõ ra điện thế tức thời.
