Cảm biến quang Leuze PRK 96M/A-3410-44 mã 50082067 truyền thông AS-i

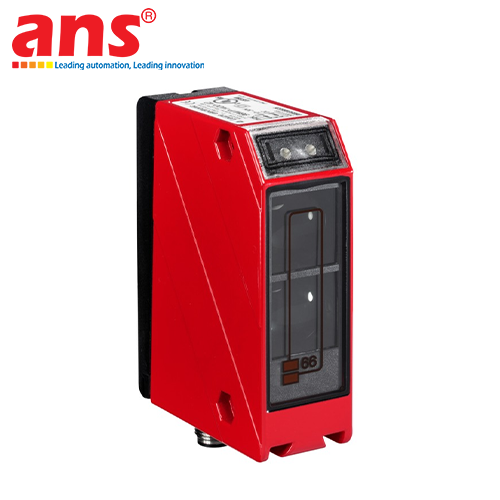

Leuze PRK 96M/A-3410-44 (Mã đặt hàng: 50082067)

Giới thiệu tổng quan sản phẩm: Cảm biến quang phản xạ gương tích hợp bộ lọc phân cực và truyền thông mạng (Polarized Retro-Reflective Photoelectric Sensor with AS-Interface) Leuze PRK 96M/A-3410-44 thuộc dòng sản phẩm vỏ Hardened kim loại Series 96 danh tiếng, là giải pháp phần cứng nhận diện vật thể phân khúc tải lớn cao cấp được nghiên cứu, phát triển và chế tạo nguyên chiếc tại các nhà máy công nghệ của hãng Leuze ở Đức. Trong cấu trúc cơ điện của các hạ tầng Logistics thông minh, hệ thống kho thông minh lưu trữ tự động (AS/RS), mạng lưới băng tải phân loại bưu kiện tốc độ cao hoặc dây chuyền đóng gói quy mô lớn, việc kết nối hàng trăm cảm biến về bộ điều khiển trung tâm PLC đòi hỏi một giải pháp mạng lưới tinh gọn, giảm thiểu số lượng dây dẫn và chống nhiễu quang học tối đa.

Mã hiệu PRK 96M/A-3410-44 giải quyết trọn vẹn bài toán này nhờ tích hợp bo mạch truyền thông mạng công nghiệp AS-Interface (AS-i) kết hợp hệ thấu kính lọc phân cực tiên tiến bọc chặt trong lớp vỏ hợp kim kẽm đúc nguyên khối, bảo đảm tính ổn định và độ tin cậy dữ liệu ở mức tối cao cho hệ thống vận hành liên tục 24/7.

Nguyên lý phản xạ gương kết hợp cấu trúc lọc phân cực chống nhiễu vật thể bóng: Bản chất vận hành của model PRK 96M/A-3410-44 dựa trên nền tảng vật lý của nguyên lý thu phát đồng trục kết hợp gương phản xạ (Reflector) công nghiệp. Thiết bị sử dụng nguồn sáng LED đỏ mạnh mẽ phát ra chùm tia sáng hội tụ rõ nét hướng thẳng ra không gian. Ở chu trình tiêu chuẩn tự do khi không có vật cản, chùm tia sáng này phóng tới bề mặt gương phản xạ và được phản hồi ngược lại một góc thẳng vào thấu kính thu của cảm biến tạo thành một vòng lặp tín hiệu kín. Khi có bất kỳ mục tiêu nào di chuyển cắt ngang khoảng không gian giữa mặt mắt thu phát và tấm gương, đường truyền ánh sáng lập tức bị ngắt, kích hoạt trạng thái thay đổi dữ liệu logic tức thời.

Điểm đắt giá chống nhiễu của dòng cảm biến PRK 96M nằm ở bộ lọc phân cực hình học tĩnh tích hợp trên cả hai trục phát và thu ánh sáng. Khi chùm tia LED đỏ đi qua bộ lọc phát, nó sẽ biến đổi thành chùm ánh sáng phân cực theo một phương cố định. Tấm gương phản xạ tiêu chuẩn của Leuze được cấu tạo từ các vi lăng kính đặc thù, khi đón nhận chùm sáng này sẽ tự động xoay hướng phân cực một góc chính xác là 90 độ trước khi phản hồi ngược lại. Thấu kính thu của cảm biến chỉ cho phép chùm sáng đã xoay hướng này đi qua để kích hoạt mạch xử lý.

Nhờ cơ chế cơ điện tử thông minh đó, nếu một vật thể có bề mặt nhẵn bóng như thanh kim loại đánh bóng, vỏ hộp nhựa nhẵn, lon nhôm hoặc bưu kiện bọc màng co nilon đi qua, ánh sáng chói phản xạ trực tiếp từ bề mặt của chúng (vẫn giữ nguyên phương phân cực ban đầu) sẽ bị thấu kính thu từ chối hoàn toàn. Do đó, cảm biến không bao giờ bị báo sai tín hiệu hoặc bị đánh lừa bởi các vật liệu có độ phản quang cao ngoài hiện trường.

Đột phá từ Giao tiếp mạng công nghiệp AS-Interface (AS-i): Đặc tính kỹ thuật cốt lõi phân biệt mã hàng PRK 96M/A-3410-44 với các dòng ngõ ra Transistor PNP/NPN truyền thống nằm ở ký tự cấu trúc giao tiếp mạng AS-Interface IO. Cảm biến được tích hợp bo mạch xử lý bus cho phép nối dây trực tiếp vào đường cáp phẳng màu vàng tiêu chuẩn của mạng AS-i. Giải pháp này mang lại những ưu thế vận hành vượt trội cho toàn hệ thống:

• Đơn giản hóa sơ đồ đi dây cơ khí: Thay vì phải kéo hàng trăm sợi dây tín hiệu độc lập từ từng cảm biến về tủ điện trung tâm, mạng AS-i cho phép kết nối song song các thiết bị trên cùng một đường cáp trục chính độc nhất, tiết kiệm đến 90 phần trăm chi phí vật tư dây cáp và ống luồn cơ khí.

• Truyền thông tin chẩn đoán nâng cao: Không chỉ truyền tín hiệu đóng ngắt ON/OFF cơ bản, giao tiếp AS-i giúp bộ điều khiển trung tâm PLC giám sát liên tục tình trạng sức khỏe phần cứng, phát hiện sớm hiện tượng thấu kính bị bám bẩn nặng hoặc lỗi đứt dây hiện trường để xử lý sự cố từ xa siêu tốc.

🛠️ YÊU CẦU LẮP ĐẶT VÀ TINH CHỈNH ĐẠT HIỆU SUẤT TỐI ƯU:

• Đáp ứng cự ly quét dải siêu xa vượt trội: Nhờ hệ thống quang học cao cấp, cảm biến đạt được khoảng cách làm việc bảo đảm vô cùng ổn định dải rộng từ 0.3 mét đến 15 mét đối với các dòng gương phản xạ tiêu chuẩn của hãng, và dải cực đại lý thuyết có thể vươn xa lên tới 18 mét. Cự ly này biến thiết bị thành cấu phần lý tưởng cho các cổng kiểm soát làn xe hoặc giàn băng tải trung chuyển pallet cỡ lớn.

• Cơ chế căn chỉnh mịn biến trở 270 độ: Trên thân cảm biến tích hợp sẵn núm vặn Potentiometer 270 độ bọc kín khít. Cơ cấu này cho phép các kỹ sư vặn điều chỉnh độ nhạy thu nhận tín hiệu để bù suy hao công suất chùm tia khi cảm biến hoạt động ở dải khoảng cách quá xa hoặc môi trường nhà xưởng có mật độ bụi mịn cao.

• Kết nối điện đầu nối M12 vỏ kim loại: Thiết bị tích hợp sẵn cổng cắm nhanh dạng M12, kết cấu 4 chân tiêu chuẩn A-coded với phần vỏ bọc đầu nối bằng kim loại bọc ren cứng cáp, bảo đảm khả năng chống chịu xuất sắc trước lực co kéo và rung lắc cơ học cường độ cao từ hệ thống máy móc lân cận.

Kết cấu vỏ Hardened cơ nặng chịu tải dải nhiệt độ rộng: Toàn bộ bo mạch tính toán xử lý bus và các linh kiện quang học được bảo vệ tuyệt đối bên trong lớp vỏ làm từ hợp kim Kẽm đúc nguyên khối (Zinc Die-cast) sơn tĩnh điện cứng cáp kết hợp mặt cửa sổ quang bằng Kính cường lực cường lực (Glass Window optics). Khối cơ khí này mang lại trọng lượng đầm chắc lên tới 380 g, chịu đựng va đập trực diện cực tốt và chịu rung động vượt trội hoàn toàn so với các dòng vỏ nhựa compact thông thường.

Thiết bị đạt tiêu chuẩn bảo vệ quốc tế IP67 (kháng bụi bẩn bám dính hoàn toàn và kín khít trước nước ngập tạm thời) và vượt qua các bài kiểm tra kiểm định vật liệu ECOLAB chuẩn quốc tế, bảo đảm không bị rạn nứt hay ăn mòn bề mặt khi gá lắp trong các khu vực thường xuyên phun rửa hóa chất khử trùng clo.

Thiết bị vận hành ổn định trên dải nguồn một chiều cấp bus từ 26.5 đến 31.6 VDC, dải nhiệt độ môi trường chịu tải dải rộng từ âm 40 độ C đến cộng 55 độ C (hoạt động hoàn hảo trong các tổng kho lạnh cấp đông sâu của hệ thống Logistics). Với tần số chuyển mạch xung điện đạt mức định mức 1000 Hz (thời gian đáp ứng xung điện siêu tốc chỉ trong vòng 2 ms), cảm biến xử lý mượt mà bài toán đếm và phân loại sản phẩm mật độ dày dặc chạy tốc độ lớn hiện trường.
