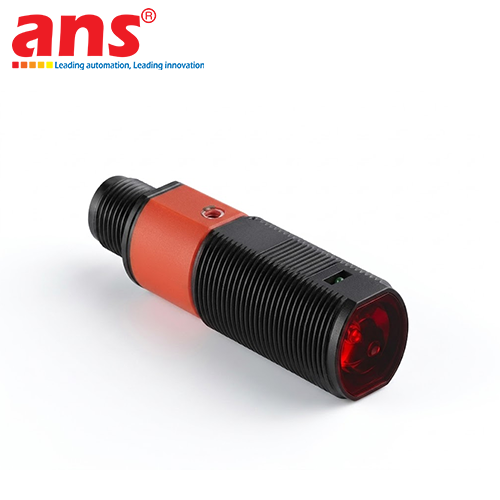

CẢM BIẾN QUANG PHẢN XẠ KHUẾCH TÁN LEUZE FT318B.3/2N (PART NUMBER: 50122557)

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
Leuze FT318B.3/2N (Mã đặt hàng Part Number: 50122557) là dòng thiết bị cảm biến quang điện phản xạ khuếch tán phân khúc energetic (Energetic Diffuse Reflection Sensor) cao cấp, thuộc hệ sinh thái sản phẩm 318B Series thế hệ mới của tập đoàn công nghệ tự động hóa Leuze electronic (Đức). Cảm biến sở hữu cấu trúc hình học dạng hình trụ tròn ren M18 tiêu chuẩn công nghiệp cơ học, tích hợp đồng thời cả cụm diode phát tia sáng và mạch vi xử lý IC thu nhận dải quang phản xạ ngay trong một thân vỏ duy nhất. Nhờ cơ chế vận hành độc lập dựa trên lượng ánh sáng phản hồi trực tiếp từ bề mặt vật thể, thiết bị hoàn toàn không yêu cầu lắp đặt thêm các phụ kiện phụ trợ đi kèm như gương phản quang hay bộ nhận độc lập đặt đối diện. Cấu trúc tinh gọn này giúp tối ưu hóa tối đa diện tích gá lắp cơ khí, triệt tiêu chi phí vật tư phụ trợ và đơn giản hóa quy trình triển khai hằng ngày. FT318B.3/2N là giải pháp công nghệ đa năng hàng đầu hiện nay cho các bài toán phát hiện vật thể, đếm sản phẩm chạy tốc độ cao, kiểm soát vị trí phôi liệu và định vị bao bì trên hệ thống băng tải tự động hóa, máy chiết rót đóng gói, tay gạt phân loại và các cụm máy gá ép cơ khí chính xác.

NGUYÊN LÝ KHUẾCH TÁN ENERGETIC VÀ ĐẶC TÍNH PHẢN XẠ THEO MÀU SẮC
Cảm biến vận hành dựa trên nguyên lý phản xạ khuếch tán energetic, trong đó đầu phát liên tục phóng ra một chùm tia sáng LED đỏ bước sóng 620 nm dạng xung ổn định (Pulsed Light) hướng vào vùng quét.
- Khi không có vật thể xuất hiện, chùm ánh sáng sẽ tán xạ tự do vào không gian.
- Ngay khi có bất kỳ vật thể nào di chuyển đi vào vùng tác động, bề mặt của vật thể đó sẽ đóng vai trò như một môi trường phản xạ hắt ngược một lượng năng lượng ánh sáng quay trở lại thấu kính đầu thu cảm biến. Vi mạch điện tử bên trong sẽ đo lường cường độ năng lượng ánh sáng nhận về này; khi năng lượng vượt qua ngưỡng cài đặt an toàn, cảm biến ngay lập tức thực hiện chu trình đóng cắt trạng thái điện áp ngõ ra để truyền tín hiệu logic số về bộ điều khiển trung tâm PLC.
Do bản chất của nguyên lý energetic phụ thuộc hoàn toàn vào biên độ phản xạ năng lượng (Remission) của bề mặt vật liệu, khoảng cách làm việc thực tế của cảm biến sẽ thay đổi linh hoạt theo màu sắc: đạt cự ly vận hành đảm bảo lý tưởng từ 1 mm đến 215 mm đối với các bề mặt vật thể màu trắng tiêu chuẩn (có độ phản xạ cao 90%) và đạt khoảng giới hạn cự ly tối đa lý thuyết lên đến 280 mm. Khoảng cách bắt sẽ tự động thu ngắn lại một cách tuyến tính đối với các sản phẩm tối màu hoặc hấp thụ ánh sáng mạnh (như vật liệu màu xám, màu đen), giúp kỹ sư dễ dàng tính toán gá đặt chính xác cho từng loại bao bì, khay nhựa hay thùng carton sáng tối trên dải băng chuyền.

CƠ CHẾ CÀI ĐẶT NHANH BẰNG NÚT TEACH-IN ĐIỆN TỬ VÀ TIA SÁNG ĐỎ NHÌN THẤY
- Nút bấm Teach-In điện tử thông minh (Thể hiện qua hậu tố ".3"): Loại bỏ hoàn toàn các loại biến trở xoay cơ học nhiều vòng truyền thống – vốn là linh kiện dễ bị bám bẩn, thâm nhập độ ẩm, oxy hóa hoặc bị lệch tâm quay khi máy móc nhà máy bị rung chấn liên tục. Bằng nút nhấn Teach ở đuôi cảm biến, người vận hành có thể kích hoạt chu trình tự động học biên độ nền hoặc biên độ vật thể mẫu chỉ trong vài giây. Hệ thống tự động tính toán, phân tích độ tương phản độ tương phản và khóa ngưỡng nhạy bén tối ưu nhất, giúp cắt giảm tối đa thời gian cấu hình hệ thống khi nhà máy thay đổi mã sản phẩm liên tục. Nút nhấn này cũng tích hợp tính năng khóa bàn phím để ngăn can thiệp thông số ngoài ý muốn từ những người không có chuyên môn.
- Nguồn sáng phát LED đỏ dải xung cường độ cao: Tạo ra một tâm điểm sáng (Light Spot) vô cùng rõ nét và sắc cạnh trực tiếp lên bề mặt mục tiêu. Đặc tính ánh sáng nhìn thấy bằng mắt thường này hỗ trợ các kỹ sư bảo trì dễ dàng quan sát, căn chỉnh tiêu cự trục quang học và thiết lập góc gá đặt cảm biến một cách trực quan, nhanh chóng ngay tại hiện trường. Công nghệ ánh sáng dải xung (Pulsed Light) giúp cảm biến triệt tiêu tối đa các nguồn nhiễu ánh sáng tạp từ môi trường nhà xưởng xung quanh.

HIỆU SUẤT ĐÁP ỨNG SIÊU TỐC VÀ CẤU HÌNH NGÕ RA TRANSISTOR NPN KÉP
- Hiệu suất xử lý tần số công nghiệp vượt trội đạt 500 Hz: Cho phép cảm biến thực hiện và xử lý chính xác tới 500 chu kỳ chuyển đổi trạng thái tín hiệu trong vòng một giây, đi kèm thời gian phản hồi siêu ngắn chỉ 1 ms. Thông số lý tưởng này đáp ứng hoàn hảo cho các dây chuyền đếm sản phẩm siêu tốc, kiểm tra nhãn mác bao bì trong máy dán nhãn, dải vòi máy chiết rót hoặc cơ cấu cửa rẽ nhánh phân loại hàng hóa tự động mà không gặp phải hiện tượng trôi hay trễ tín hiệu.
- Ngõ ra Transistor NPN kép linh hoạt (Ký hiệu "2N"): Thiết bị cung cấp đồng thời 2 kênh ngõ ra số độc lập trên dải nguồn 10-30 VDC bao gồm Output 1 hoạt động theo chế độ Light Switching (ON khi có vật) và Output 2 hoạt động theo chế độ Dark Switching (ON khi mất tia / không có vật). Cấu hình ngõ ra dòng âm chờ (Sinking) này cho phép cảm biến đấu nối trực tiếp đường dây tín hiệu về module Input của các dòng PLC tiêu chuẩn Châu Á (Mitsubishi, Omron, Keyence,...) hoặc các bo mạch vi điều khiển một cách đơn giản mà không cần mạch đảo trạng thái phức tạp.

KẾT CẤU THÂN TRỤ M18 TIÊU CHUẨN VÀ CHỐNG CHỊU MÔI TRƯỜNG TRƯỜNG KỲ
- Kiểu dáng thân ren M18 tiêu chuẩn công nghiệp (M18 × 1 mm): Chế tạo hoàn toàn từ vật liệu nhựa kỹ thuật ABS cao cấp, có đặc tính chịu lực va đập cơ học tốt, chống rạn nứt cấu trúc và chịu được các rung động cơ học biên độ lớn phát ra từ hệ thống máy móc hạng nặng. Với chiều dài tổng thể thân máy tinh gọn chỉ 46 mm cùng hệ ren M18 toàn thân, kỹ thuật viên có thể lắp đặt nhanh chóng bằng cách xỏ xuyên qua các lỗ gá giá đỡ và siết chặt đai ốc gá gắn. Phiên bản này trang bị kết nối cáp điện đúc liền thân dẻo dai dài 2 mét với cấu trúc 4 lõi dây dẫn chất lượng cao (tiết diện 0.2 mm²), tăng cường tối đa độ kín khít và chống chịu lực xoắn cơ học.
- Chuẩn bảo vệ quốc tế IP67 mạnh mẽ: Kháng bụi bẩn thâm nhập hoàn toàn và chống thấm nước hiệu quả trước các chu trình ngâm nước ngắn hạn hằng ngày. Kết hợp cùng dải nhiệt độ vận hành rộng ấn tượng từ miền đông lạnh sâu -40°C đến môi trường sinh nhiệt cao +60°C, Leuze FT318B.3/2N vận hành trường kỳ, ổn định trong mọi ngóc ngách nhà xưởng công nghiệp khắt khe nhất như kho lạnh, nhà máy chế biến thực phẩm, dây chuyền điện tử và các trung tâm logistics tự động.

THÔNG SỐ QUANG HỌC VÀ HIỆU SUẤT PHÁT HIỆN
- Nguyên lý hoạt động: Phản xạ khuếch tán energetic (Energetic Diffuse Reflection Sensor)
- Dòng sản phẩm đại diện: 318B Series Lineup
- Nguồn sáng phát: Đèn LED, tia màu Đỏ nhìn thấy bằng mắt thường (Visible red light)
- Bước sóng ánh sáng danh định: 620 nm
- Dạng tín hiệu quang học: Ánh sáng dạng xung (Pulsed Light - Triệt tiêu nhiễu ánh sáng tạp môi trường)
- Khoảng cách phát hiện vận hành tiêu chuẩn đảm bảo (Operating range): 1 mm đến 215 mm (Khảo sát trên vật thể màu trắng tiêu chuẩn có độ phản xạ 90%)
- Khoảng cách phát hiện giới hạn tối đa lý thuyết (Sensing range limit): Lên đến 280 mm
* Lưu ý kỹ thuật: Cự ly quét thực tế sẽ thay đổi thu ngắn lại một cách tuyến tính đối với các vật thể có màu sắc tối (màu xám, màu đen) tùy thuộc vào hệ số hấp thụ năng lượng ánh sáng bề mặt vật liệu.

THÔNG SỐ ĐIỆN VÀ ĐẶC TÍNH TÍN HIỆU NGÕ RA
- Điện áp nguồn cung cấp (Supply Voltage UB): 10 ... 30 V DC (Bao gồm mạch an toàn bảo vệ chống ngược cực nguồn)
- Dòng điện tiêu thụ không tải: Luôn duy trì ổn định ở mức thấp theo dải nguồn tiêu chuẩn
- Số lượng ngõ ra kỹ thuật số: 2 ngõ ra kỹ thuật số độc lập (Digital Outputs)
- Kiểu cấu hình cấu trúc Transistor: NPN (Sinking - Dòng âm chờ)
- Chế độ hoạt động logic ngõ ra hệ thống song hành:
  + Output 1: Light Switching (Light ON - Trạng thái ngõ ra đóng mạch khi đầu thu thu nhận đầy đủ lượng ánh sáng phản xạ từ bề mặt vật thể / Có vật cản)
  + Output 2: Dark Switching (Dark ON - Trạng thái ngõ ra đóng mạch khi không nhận được ánh sáng phản xạ ngược về / Không gian tự do)
- Tần số chuyển mạch đóng cắt (Switching frequency): 500 Hz (Tương đương khả năng xử lý xử lý tới 500 chu kỳ trạng thái trong một giây)
- Thời gian phản hồi tín hiệu (Response Time): 1 ms (Hỗ trợ tốt dòng sản phẩm di chuyển tốc độ cao trên băng tải)
- Thời gian trễ khởi động hệ thống (Delay before availability): 300 ms

GIAO DIỆN KẾT NỐI VÀ CƠ CHẾ CÀI ĐẶT
- Kiểu kết nối điện: Dây cáp điện đúc liền thân máy (Cable) tăng cường độ bọc kín vi mạch bên trong
- Chiều dài dải dây cáp tiêu chuẩn: 2 mét
- Cấu trúc lõi dẫn: Cáp 4 lõi (4-wire), Tiết diện mặt cắt lõi đạt 0.2 mm² dẻo dai chịu lực kéo
- Sơ đồ đấu nối dây tiêu chuẩn công nghiệp:
  + Dây Nâu (Brown): Nguồn cấp cực dương hệ thống (+10 ... 30 V DC)
  + Dây Xanh dương (Blue): Nguồn cấp cực âm hệ thống (0V / GND)
  + Dây Đen (Black): Ngõ ra tín hiệu số Output 1 NPN Light ON
  + Dây Trắng (White): Ngõ ra tín hiệu số Output 2 NPN Dark ON
- Cơ cấu điều chỉnh độ nhạy: Tích hợp nút nhấn điện tử Teach-In thông minh thông minh hỗ trợ tự động học ngưỡng nhạy bén và tính năng khóa bàn phím bảo mật.

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU
- Kiểu dáng thiết kế cấu trúc: Kiểu thân hình trụ tròn có tiện ren bề mặt bên ngoài (Cylindrical M18)
- Kích thước ren tiêu chuẩn: M18 × 1 mm
- Chiều dài tổng thể thân vỏ máy: 46 mm
- Vật liệu chế tạo thân vỏ (Housing): Nhựa kỹ thuật chịu lực ABS cao cấp chịu va đập công nghiệp
- Vật liệu bề mặt thấu kính quang học (Lens): Nhựa kỹ thuật Plastic chuyên dụng duy trì độ thấu quang tốt
- Phương pháp lắp đặt cơ học: Xỏ xuyên qua lỗ gá khoan định vị và cố định chắc chắn thông qua hệ thống siết đai ốc.

TIÊU CHUẨN MÔI TRƯỜNG VÀ CHỨNG NHẬN AN TOÀN
- Tiêu chuẩn bảo vệ vỏ ngoài quốc tế: IP67 (Kháng bụi bẩn thâm nhập hoàn toàn và chống ngấm nước thâm nhập ngắn hạn trong chu trình vệ sinh)
- Nhiệt độ môi trường vận hành liên tục: -40°C đến +60°C
- Tính năng an toàn điện tích hợp: Mạch bảo vệ chống đảo ngược cực nguồn, mạch bảo vệ chống ngắn mạch ngõ ra.
- Chứng nhận kiểm định chất lượng quốc tế: cULus certified, đáp ứng nghiêm ngặt các tiêu chuẩn kiểm định cảm biến công nghiệp toàn cầu IEC 60947-5-2.
