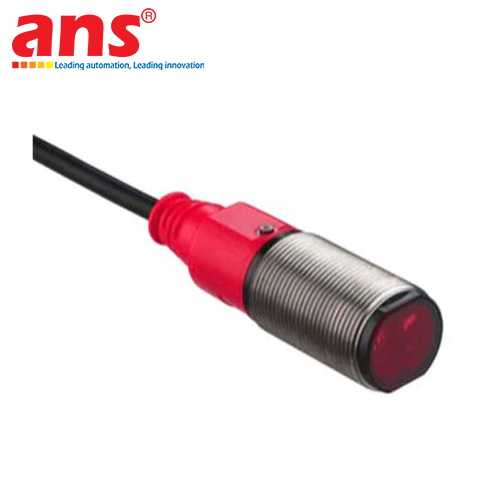

Leuze FT328.3/2N (Mã đặt hàng: 50122720)

Giới thiệu tổng quan sản phẩm: Cảm biến quang phản xạ khuếch tán tăng cường (Energetic Diffuse Sensor) Leuze FT328.3/2N thuộc dòng sản phẩm Series 328 danh tiếng, là giải pháp phần cứng nhận diện vật thể phân khúc nhỏ gọn dải ngắn được cấu trúc dưới dạng hình trụ ren M18 công nghiệp tiêu chuẩn. Trong cơ cấu chấp hành của các hệ thống tự động hóa hiện đại, băng tải phân loại sản phẩm, máy đóng gói tốc độ cao hoặc cụm máy dán nhãn tự động, việc lắp đặt tối giản không gian là ưu tiên hàng đầu.

Mã hiệu FT328.3/2N tích hợp cả thấu kính phát và thấu kính thu trên cùng một mặt phẳng cảm biến hiện trường, hoạt động độc lập hoàn toàn mà không cần đến sự hỗ trợ của gương phản xạ (Reflector) hay bộ thu phát riêng biệt, giúp giảm thiểu đáng kể chi phí vật tư phần cứng và đơn giản hóa quy trình gá gá lắp cơ khí cơ học.

Nguyên lý phản xạ khuếch tán năng lượng và Phân tích mã định danh kỹ thuật: Bản chất vận hành của model FT328.3/2N dựa trên nguyên lý phát và thu nhận ánh sáng khuếch tán tĩnh. Thiết bị sử dụng nguồn sáng LED đỏ phát ra chùm tia sáng rõ nét có bước sóng 620 nm hướng ra không gian phía trước. Khi một vật thể mục tiêu (như hộp giấy carton, chai lọ thủy tinh, bao bì nhựa) di chuyển tiến vào vùng quét, bề mặt của vật thể đó sẽ phản xạ khuếch tán chùm ánh sáng đỏ ngược trở lại thấu kính thu của cảm biến. Khi lượng năng lượng ánh sáng phản hồi đạt tới ngưỡng thiết lập logic bên trong vi mạch, trạng thái ngõ ra bán dẫn sẽ ngay lập tức được kích hoạt.

Dựa trên tài liệu giải mã cấu trúc mã đặt hàng chính thức từ Leuze, model FT328.3/2N mang ý nghĩa kỹ thuật đồng bộ sau:

• FT: Cấu trúc cảm biến phản xạ khuếch tán (Diffuse Sensor).

• 328: Thuộc dòng sản phẩm Series 328 tiêu chuẩn công nghiệp.

• 3: Phiên bản thiết kế quang học hiệu suất cao thế hệ mới.

• 2: Tích hợp ngõ ra thứ nhất OUT1 hoạt động theo cấu hình NPN Light Switching (Kích hoạt dòng điện mức ON khi nhận được ánh sáng phản xạ).

• N: Tích hợp ngõ ra thứ hai OUT2 hoạt động theo cấu hình NPN Dark Switching (Kích hoạt dòng điện mức ON khi bị che khuất ánh sáng).

Việc trang bị đồng thời cả hai cổng ngõ ra độc lập Light ON và Dark ON giúp các kỹ sư lập trình PLC dễ dàng lựa chọn logic điều khiển mong muốn trực tiếp qua đường dây dây dẫn mà không cần phải viết thêm các tập lệnh đảo trạng thái logic bằng phần mềm điều khiển, tối ưu hóa tốc độ xử lý vòng lặp.

Khoảng cách phát hiện phụ thuộc màu sắc vật thể: Do đặc thù của công nghệ cảm biến quang khuếch tán năng lượng, khoảng cách làm việc thực tế sẽ thay đổi phụ thuộc vào độ sáng và màu sắc của bề mặt phôi mục tiêu. Số liệu kiểm định thực tế từ phòng thí nghiệm của hãng xác cấp các dải đo sau:

• Đối với vật thể màu Trắng tiêu chuẩn (90 phần trăm độ phản xạ): Khoảng cách làm việc đảm bảo nằm trong dải từ 1 mm đến 215 mm. Khoảng cách phát hiện tối đa lý thuyết trong điều kiện tối ưu có thể đạt tới mức 280 mm.

• Đối với vật thể màu Xám vừa (50 phần trăm độ phản xạ): Khoảng cách làm việc đảm bảo nằm trong dải từ 1 mm đến 190 mm.

• Đối với vật thể màu Xám tối (18 phần trăm độ phản xạ): Khoảng cách làm việc đảm bảo nằm trong dải từ 3 mm đến 150 mm.

• Đối với vật thể màu Đen carbon (6 phần trăm độ phản xạ): Khoảng cách làm việc đảm bảo nằm trong dải từ 5 mm đến 125 mm.

🛠️ ƯU THẾ CƠ ĐIỆN TỬ VÀ CÔNG NGHỆ CHỐNG NHIỄU ĐỘC QUYỀN TỪ ĐỨC:

• Giải pháp chống nhiễu ánh sáng chủ động A2LS (Active Ambient Light Suppression): Một trong những nâng cấp đắt giá nhất của dòng sản phẩm Leuze là tích hợp thuật toán lọc nhiễu quang học A2LS. Công nghệ này giúp cảm biến cô lập và loại bỏ hoàn toàn các nguồn tạp âm chói từ môi trường như ánh đèn nhà xưởng, đèn cao áp halogen hay ánh sáng mặt trời chiếu trực tiếp, đảm bảo cảm biến không bao giờ bị kích sai tín hiệu ngoài hiện trường.

• Nút bấm Teach Button điện tử tinh vi: Khác với các dòng cảm biến quang thế hệ cũ dùng núm xoay biến trở cơ cơ học vốn dễ bị rơ ren hoặc lỏng ốc do rung động máy, model FT328.3/2N sử dụng nút bấm Teach Button điện tử tĩnh. Kỹ sư vận hành chỉ cần nhấn giữ nút bấm này ngay tại mặt mặt hiện trường để thiết lập ngưỡng nhận diện vật thể tự động, bám sát từng milimet mà không cần sử dụng thêm bất kỳ bộ công cụ cài đặt phức tạp nào bên ngoài.

Thiết kế cấu trúc công nghiệp Hardened chịu tải dải rộng: Thân cảm biến được đúc theo cấu trúc ren tiêu chuẩn M18 x 1 với chiều dài khối nhỏ gọn chỉ 46 mm, phần vỏ ngoài phối hợp vật liệu nhựa ABS công nghiệp có độ bền cơ lý cao chịu rung động tốt, đi kèm mặt thấu kính bằng nhựa quang học chống trầy xước. Toàn bộ phần cứng đạt tiêu chuẩn bảo vệ quốc tế IP67 (kháng bụi bẩn hoàn toàn và chống sương ẩm xâm nhập).

Điểm khác biệt kỹ thuật mấu chốt của phiên bản FT328.3/2N so với phiên bản đuôi M12 nằm ở giải pháp kết nối điện: thiết bị sử dụng hệ thống cáp đúc liền bằng chất liệu nhựa PUR cao cấp có chiều dài 2 mét, kết cấu dải 4 lõi dây dẫn. Lớp vỏ bọc nhựa PUR mang lại khả năng chống chịu xuất sắc trước sự ăn mòn của dầu mỡ công nghiệp, dung môi làm mát nhà xưởng và tăng độ kín khít tuyệt đối cho các mặt bằng thường xuyên ẩm ướt.

Thiết bị tích hợp sẵn mạch bảo vệ chống ngắn mạch đầu ra và chống đấu sai đảo cực nguồn nuôi, vận hành ổn định trên dải nguồn một chiều linh hoạt từ 10 đến 30 VDC và dải chịu nhiệt độ dải rộng kéo dài từ âm 40 độ C đến cộng 60 độ C, tương thích hoàn hảo cho cả các ứng dụng kho lạnh công nghiệp nặng. Với thời gian đáp ứng tín hiệu siêu tốc chỉ trong vòng 1 ms (tần số đóng cắt xung đạt mức định mức 500 Hz), cảm biến giải quyết trọn vẹn bài toán đếm và phân loại sản phẩm mật độ dày chạy trên các trục băng tải tốc độ lớn.
