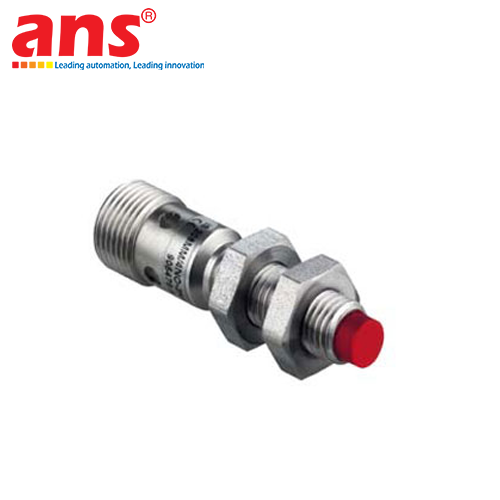

Leuze IS 108 MM/2NO-4N0

Giới thiệu tổng quan sản phẩm: Cảm biến tiệm cận cảm ứng từ (Inductive Proximity Sensor) Leuze IS 108 MM/2NO-4N0 thuộc dòng sản phẩm Series 108 công nghiệp, là giải pháp phần cứng tối ưu được thiết kế chuyên biệt để nhận diện các mục tiêu vật thể bằng kim loại ở cự ly ngắn mà không cần tiếp xúc cơ học trực tiếp. Trong cấu trúc cơ điện của các hạ tầng tự động hóa thu nhỏ, dây chuyền sản xuất linh kiện điện tử, tổ hợp robot công nghiệp hoặc các cụm máy đóng gói tốc độ siêu cao, việc giám sát hành trình yêu cầu thiết bị đầu cuối phải có kích thước siêu nhỏ gọn (Sub-miniature footprint) nhằm gá lắp vừa vặn vào các góc khuất chật hẹp, đồng thời phải sở hữu tần số phản hồi cực mịn.

Mã hiệu IS 108 MM/2NO-4N0 xử lý hoàn hảo bài toán này nhờ đường kính ren tiêu chuẩn M8 bọc trong lớp vỏ hợp kim đồng thau mạ niken hardened cứng cáp, bảo đảm dải tuổi thọ vận hành bền bỉ và triệt tiêu lỗi trôi dải tín hiệu.

Giải mã cấu trúc mã đặt hàng sản phẩm (Nomenclature Breakdown): Dựa trên bảng quy ước kỹ thuật chính thức từ nhà sản xuất Leuze, định danh kỹ thuật của model IS 108 MM/2NO-4N0 được bóc tách cấu trúc rõ ràng như sau:

• IS: Inductive Sensor (Dòng cảm biến hoạt động dựa trên cấu trúc cảm ứng từ trường tĩnh dải tần cao).

• 108: Thuộc dòng sản phẩm Series 108 dải kích thước siêu nhỏ gọn tiêu chuẩn M8 của hãng.

• MM: Metal Casing / Cylindrical (Cấu trúc thân hình trụ ren làm bằng hợp kim kim loại cứng cáp).

• 2NO: Thiết bị được tích hợp cấu trúc mạch điều khiển trang bị hai ngõ ra hoạt động độc lập ở trạng thái Thường Mở (2 x Normally Open).

• 4N0: Phiên bản cấu hình bo mạch điện tử transistor dải 4 dây dẫn tín hiệu nâng cao.

Nguyên lý cảm ứng từ trường và Ưu thế cơ khí của Kiểu lắp chìm (Flush Mounting): Bản chất hoạt động của model IS 108 MM/2NO-4N0 dựa trên mạch dao động LC phát ra trường điện từ tần số cao tại mặt cảm biến làm bằng nhựa kỹ thuật cao cấp. Khi một mục tiêu vật thể bằng kim loại (như sắt, thép, inox) di chuyển tịnh tiến vào vùng phủ của từ trường này, các dòng điện xoáy (Dòng điện Eddy) tự động sinh ra trên bề mặt vật thể kim loại đó. Dòng điện xoáy tạo ra một từ trường ngược chiều hấp thụ năng lượng, làm suy giảm biên độ dao động của mạch điện tử nội bộ. Khối vi mạch logic tinh vi sẽ nhận biết mức độ suy giảm biên độ mịn này để chuyển đổi thành tín hiệu đóng ngắt truyền xa về tủ điều khiển trung tâm. Do sử dụng từ trường thuần túy, thiết bị miễn nhiễm hoàn toàn trước các tạp chất phi kim như bụi bẩn, dầu mỡ, sương ẩm bám dính trên mặt phát từ.

Điểm đắt giá về mặt bố trí không gian của dòng cảm biến này là cấu trúc lắp đặt Flush Mounting (Lắp chìm / Lắp âm phẳng mặt). Phần đầu nhựa chứa cuộn dây phát từ trường được bảo bọc bọc chặt toàn bộ bởi lớp vỏ ren kim loại M8 kéo dài sát mép cạnh mặt phát từ. Kết cấu cơ khí này cho phép kỹ sư thi công chôn chìm âm hoàn toàn thân cảm biến vào trong lòng khối gá hoặc giá đỡ kim loại của máy mà không sợ từ trường bị khuếch tán sang hai bên hông gây nhiễu tín hiệu. Thiết kế này bảo vệ đầu cảm biến tối đa trước các nguy cơ va quệt vật lý gãy hỏng cơ học, tối ưu hóa độ bền cho các cơ cấu tay kẹp robot hoặc bàn trượt tuyến tính di chuyển liên tục.

🛠️ YÊU CẦU THI CÔNG VÀ KỸ THUẬT CĂN CHỈNH KHOẢNG CÁCH:

• Tiêu chuẩn dải làm việc hoạt động bảo đảm: Mặc dù khoảng cách phát hiện danh định lý thuyết của thiết bị là 2 mm (được kiểm định chuẩn trên bề mặt vật liệu Thép Fe360), dải làm việc thực tế để cảm biến hoạt động mượt mà và nhạy bén nhất bám sát từ 0 đến 1.6 mm. Khi thiết kế đồ gá cơ khí cơ học hiện trường, kỹ sư nên căn chỉnh khoảng cách duy trì ổn định ở mức từ 1.2 đến 1.5 mm để đạt độ mịn thu thập dữ liệu lý tưởng nhất.

• Hệ thống ngõ ra kép 2 x NO độc lập: Khác biệt với các dòng cảm biến M8 thông thường chỉ có một cổng tín hiệu, model này cấp đồng thời hai ngõ ra Thường Mở độc lập dồi dào. Cấu trúc điện tử transistor này mang lại sự linh hoạt tuyệt đối cho kỹ sư lập trình PLC (Siemens, Mitsubishi, Omron, Delta, Keyence...) để cấu hình đồng thời các mạch vòng phản hồi bảo vệ nâng cao hoặc trích xuất song song dữ liệu tín hiệu mà không cần đấu nối qua bộ chia dòng trung gian ngoài tủ điện.

Tần số đóng cắt siêu tốc 3000 Hz và Tính năng an toàn điện Hardened: Năng lực vận hành cốt lõi giúp model IS 108 MM/2NO-4N0 thống trị trong các cụm cơ cấu máy tốc độ lớn là tần số chuyển mạch đóng cắt cực khủng lên tới 3000 Hz (tương đương năng lực thực hiện 3000 chu kỳ đóng ngắt logic trong dải thời gian vỏn vẹn một giây). Thông số này biến thiết bị thành cấu phần không thể thay thế cho các bài toán đếm số răng của bánh răng thép vòng tua cao, giám sát tốc độ quay trục động cơ hoặc đồng bộ chuyển động của cụm máy đóng gói nhãn chai.

Cần lưu ý khoảng cách nhận biết thực tế của cảm biến sẽ dịch chuyển phụ thuộc vào hệ số hiệu chỉnh của từng loại vật liệu luyện kim ngoài hiện trường: Thép cấu trúc Fe360 đạt tỷ lệ chuẩn (Hệ số hiệu chỉnh bằng 1.0), Inox đạt khoảng 1.6 mm (Hệ số hiệu chỉnh bằng 0.8), Đồng thau đạt khoảng 1.1 mm (Hệ số hiệu chỉnh bằng 0.55), Nhôm đạt khoảng 0.9 mm (Hệ số hiệu chỉnh bằng 0.45) và Đồng đỏ đạt ổn định vững chắc ở mức khoảng 0.8 mm (Hệ số hiệu chỉnh đạt dải mức 0.4).

Bo mạch điện tử nội bộ được tích hợp đầy đủ các tính năng hardened bảo vệ công nghiệp hạng nặng bao gồm: cơ chế chống ngắn mạch ngõ ra đầu cuối, bảo vệ chống quá tải dòng điện và cơ chế chống đấu sai đảo cực nguồn nuôi. Thân máy sở hữu bước ren mịn tiêu chuẩn M8 x 1 với tổng chiều dài khối siêu tinh gọn chỉ 46 mm, phần vỏ ngoài bằng Đồng thau mạ niken bền bỉ đạt cấp độ bảo vệ vỏ quốc tế IP67 (kháng bụi bẩn hoàn toàn và kín khít trước nước phun mạnh công nghiệp). Thiết bị chịu tải xung động rung lắc dải công nghiệp và vận hành mượt mà trên dải nguồn một chiều từ 10 đến 30 VDC cùng dải nhiệt độ chịu tải môi trường dải rộng kéo dài từ âm 25 độ C đến cộng 70 độ C.
