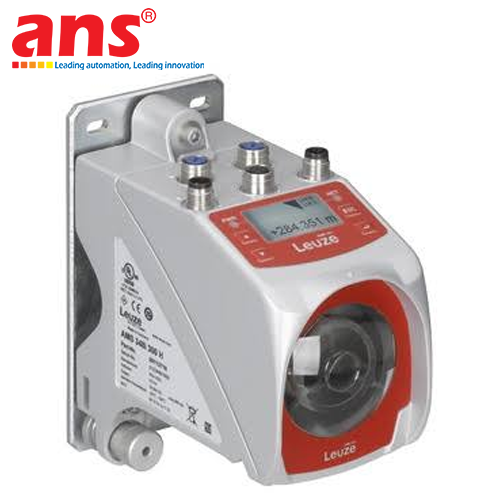

Cảm biến khoảng cách Laser Leuze 50113711 AMS 348i 200 chính hãng Đức

Cảm biến đo khoảng cách quang học Laser Leuze AMS 348i 200 (Mã đặt hàng: 50113711) thuộc dòng thiết bị đo lường và định vị laser cao cấp AMS 300i Series của tập đoàn Leuze electronic (CHLB Đức). Thiết bị được chế tạo chuyên dụng để thực hiện các bài toán định vị vị trí động tuyệt đối (Absolute Positioning) và đo khoảng cách xa trong dải đo rộng từ 200 mm đến 200.000 mm (0.2 mét đến 200 mét), đáp ứng những yêu cầu khắt khe nhất của các nhà máy thông minh (Smart Factory) và trung tâm logistics hiện đại.

Cốt lõi công nghệ của Leuze AMS 348i 200 dựa trên nguyên lý đo pha quang học tiên tiến kết hợp chùm tia laser đỏ khả kiến (bước sóng 655 nm, Laser Class 2 an toàn cho mắt người). Với thuật toán nội suy thông minh được tích hợp trực tiếp trong bộ xử lý tín hiệu số, thiết bị đạt độ chính xác ấn tượng lên tới ±3 mm và độ lặp lại chuẩn xác 2.1 mm trên toàn bộ hành trình dài 200 mét. Đặc biệt, cảm biến có chu kỳ xuất dữ liệu đo đạc siêu nhanh chỉ 1.7 mili-giây và hỗ trợ tốc độ di chuyển của vật thể đo lên đến 10 m/s (36 km/h). Nhờ đó, hệ thống điều khiển trung tâm PLC có thể kiểm soát vị trí thời gian thực một cách mượt mà, triệt tiêu hoàn toàn hiện tượng rung lắc hay lệch tọa độ khi xe lấy hàng tăng tốc và phanh gấp ở tốc độ cao.

Điểm vượt trội chiến lược của phiên bản AMS 348i là giao diện truyền thông công nghiệp PROFINET RT (Conformance Class B) tích hợp sẵn tính năng bộ chuyển mạch Switch nội bộ với 2 cổng kết nối M12 D-coded (BUS IN / BUS OUT). Cấu hình này cho phép cảm biến kết nối trực tiếp vào cấu trúc liên kết mạng vòng (Ring topology) hoặc mạng thẳng nối tiếp (Line topology) mà không cần trang bị thêm bộ chia mạng ngoài, giúp tối ưu hóa chi phí lắp đặt và nâng cao độ tin cậy của toàn hệ thống tự động hóa. Người dùng có thể dễ dàng cấu hình, chẩn đoán lỗi và cài đặt tham số trực tiếp thông qua tệp GSDML trên phần mềm kỹ thuật TIA Portal hoặc thông qua màn hình tinh thể lỏng LC Display kết hợp 4 phím bấm màng thao tác ngay trên thân máy.

Thiết bị sở hữu vỏ bọc kim loại nguyên khối đúc từ hợp kim kẽm/nhôm chịu lực nặng (Diecast zinc/aluminum) với trọng lượng 2.45 kg, cửa kính quang học chống trầy xước và cấp bảo vệ chống bụi nước đạt chuẩn IP65. Kết cấu này giúp cảm biến hoạt động bền bỉ, miễn nhiễm trước các rung chấn cơ học mạnh mẽ của xe cẩu trục, đồng thời chịu được sự biến đổi nhiệt độ và môi trường bụi bặm trong kho công nghiệp nặng.

• Hãng sản xuất: Leuze electronic GmbH + Co. KG
• Xuất xứ: Đức (Germany / 100% Germany Origin)
• Mã số đặt hàng (Part No.): 50113711
• Mã sản phẩm đầy đủ: AMS 348i 200
• Dòng sản phẩm: Cảm biến khoảng cách quang học AMS 300i Series (Optical distance sensor)
• Phạm vi đo lường (Measurement Range): 200 mm đến 200.000 mm (0.2 m đến 200 m)
• Độ phân giải (Resolution): Có thể cấu hình từ 0.001 mm đến 10 mm
• Độ chính xác tuyệt đối (Absolute Accuracy): ±3 mm
• Độ lặp lại (Reproducibility 3 sigma): 2.1 mm
• Thời gian xuất giá trị đo (Measurement value output): 1.7 ms
• Thời gian tính toán giá trị đo (Calculation time): 8 ms
• Vận tốc di chuyển tối đa của đối tượng (Max. Traverse Rate): 10 m/s (36 km/h)
• Nguồn sáng: Laser bán dẫn ánh sáng đỏ (Laser, Red), bước sóng 655 nm
• Cấp an toàn Laser: Laser Class 2 (theo tiêu chuẩn IEC/EN 60825-1:2014)
• Kích thước vệt sáng laser: Đường kính 150 mm (tại khoảng cách đo 200 m)
• Giao thức truyền thông tích hợp: PROFINET RT (Giao thức Ethernet công nghiệp, Conformance Class B)
• Tốc độ truyền thông: 100 Mbit/s, tích hợp tính năng Switch nối tiếp (Integrated Switch)
• Điện áp nguồn cấp danh định: 18 đến 30 V DC
• Cổng kết nối điện:
  - Kết nối 1: BUS IN (Đầu nối M12 kim loại, 4 chân, D-coded)
  - Kết nối 2: BUS OUT (Đầu nối M12 kim loại cái, 4 chân, D-coded)
  - Kết nối 3: Nguồn cấp PWR / SW IN/OUT (Đầu nối M12 đực, 5 chân, A-coded)
  - Kết nối 4: Cổng giao tiếp dịch vụ Service Interface (Đầu nối M12 cái, 5 chân, A-coded)
• Màn hình và giao diện hiển thị: Màn hình LC Display đơn sắc tích hợp 4 đèn LED báo trạng thái
• Cơ cấu điều khiển tại chỗ: Bàn phím màng tích hợp (Membrane keyboard)
• Vật liệu thân vỏ: Kim loại hợp kim kẽm/nhôm đúc chịu lực (Diecast zinc/aluminum)
• Vật liệu mặt kính thấu kính: Kính cường lực quang học (Glass)
• Kích thước tổng thể (Rộng x Cao x Dài): 84 mm x 166.5 mm x 159 mm
• Trọng lượng tịnh: 2.450 g (2.45 kg)
• Cấp bảo vệ chống bụi và nước: IP65 (theo tiêu chuẩn IEC/EN 60529)
• Cấp bảo vệ điện môi: Class III
• Dải nhiệt độ vận hành: -5°C đến +50°C
• Chứng nhận chất lượng: c UL US, CE
