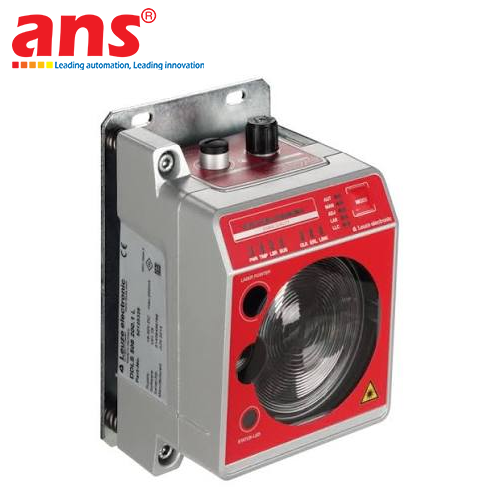

Bộ truyền dữ liệu quang học Leuze 50132930 DDLS 508 200.4 L chính hãng Đức

Bộ truyền dữ liệu quang học Leuze DDLS 508 200.4 L (Mã số linh kiện đặt hàng chính thức: 50132930) thuộc dòng sản phẩm truyền thông quang học công nghiệp cao cấp DDLS 500 Series của tập đoàn Leuze electronic (CHLB Đức). Đây là giải pháp công nghệ mang tính cách mạng được nghiên cứu và chế tạo nhằm thay thế triệt để các kết cấu truyền dữ liệu cơ học như xích dẫn cáp (cable carriers), rulo cuốn cáp hay máng cáp trượt (festoon systems) – những bộ phận vốn thường xuyên bị hao mòn, đứt gãy sợi quang học, kẹt cáp cơ học và đòi hỏi bảo dưỡng tốn kém trong các nhà máy sản xuất liên tục 24/7. Đồng thời, thiết bị loại bỏ hoàn toàn tình trạng trễ gói tin, xung đột tần số và mất kết nối bất ngờ thường gặp ở các mạng truyền thông vô tuyến sóng ngắn Wi-Fi/RF trong môi trường công nghiệp có nhiều kết cấu kim loại nặng.

Thiết bị vận hành dựa trên công nghệ truyền dẫn chùm tia quang học hồng ngoại điều biến tần số vi mô (Tần số truyền F4 chuyên biệt, kết hợp tạo thành cặp truyền thông đối xứng hoàn hảo với thiết bị tần số F3 ở phía đối diện). Với khoảng cách truyền dẫn ấn tượng lên đến 200.000 mm (200 mét), Leuze DDLS 508 200.4 L cung cấp đường truyền thông mạng Ethernet 100 Mbit/s trong suốt (Transparent Transmission) theo thời gian thực (Real-Time) với độ trễ gần như bằng không. Điểm đặc biệt là thiết bị hỗ trợ toàn diện mọi giao thức truyền thông công nghiệp đòi hỏi tính đồng bộ chu kỳ và an toàn khắt khe nhất hiện nay, bao gồm: PROFINET RT/IRT, PROFIsafe over PROFINET, EtherNet/IP, CIP Safety, Modbus TCP và TCP/IP tiêu chuẩn. Điều này cho phép hệ thống điều khiển trung tâm PLC trao đổi đồng thời cả dữ liệu điều khiển chuyển động đa trục lẫn các tín hiệu an toàn chức năng SIL 3 / PL e từ các nút dừng khẩn cấp, cảm biến an toàn gắn trên cụm chuyển động mà không cần thêm dây cáp phần cứng.

Ký tự "L" trong mã sản phẩm khẳng định sự hiện diện của hệ thống trợ lực căn chỉnh bằng tia laser khả kiến tích hợp (Integrated laser alignment aid). Với chùm laser ánh sáng đỏ đồng trục được kích hoạt dễ dàng bằng công tắc tại chỗ, một kỹ sư duy nhất có thể nhanh chóng căn chỉnh quang trục giữa hai bộ thu phát đối diện nhau ở khoảng cách hàng trăm mét chỉ trong vài phút, giúp rút ngắn thời gian lắp đặt và đưa hệ thống vào vận hành lên đến 70%. Bên cạnh đó, thân máy được trang bị dải đèn LED hiển thị biểu đồ thanh (Bar graph display) báo mức cường độ tín hiệu thu nhận thực tế theo thời gian thực, cảnh báo sớm nguy cơ lệch trục quang học hoặc bụi bẩn bám dính trước khi đường truyền mạng bị ngắt quãng.

Toàn bộ hệ thống điện tử vi sai và linh kiện quang học được bảo vệ kín khít trong khối vỏ kim loại đúc áp lực nguyên khối chịu tải nặng với trọng lượng 1.422 g, đạt cấp bảo vệ chống bụi và nước chuẩn IP65. Thiết bị có khả năng miễn nhiễm 100% với bề mặt phản xạ kim loại xung quanh, cho phép bố trí các trục ánh sáng song song gần nhau mà không lo hiện tượng giao thoa tín hiệu, đảm bảo độ tin cậy vận hành tối đa cho các hệ thống kho thông minh AS/RS, cầu trục cảng biển và dây chuyền lắp ráp hiện đại.

• Hãng sản xuất: Leuze electronic GmbH + Co. KG
• Xuất xứ: Đức (Germany / 100% Germany Origin)
• Mã số linh kiện đặt hàng (Part No.): 50132930
• Tên mã sản phẩm đầy đủ: DDLS 508 200.4 L
• Dòng sản phẩm: Bộ truyền dữ liệu quang học DDLS 500 Series (Optical data transmission)
• Dải khoảng cách làm việc (Working Range): 100 mm đến 200.000 mm (0.1 m đến 200 m)
• Tốc độ truyền dữ liệu danh định: 100 Mbit/s (Truyền thông thời gian thực không độ trễ)
• Nguồn phát tín hiệu dữ liệu: Laser bán dẫn hồng ngoại (Laser, Infrared)
• Tần số truyền dẫn tín hiệu quang: Tần số F4 (Ghép cặp đối xứng với thiết bị có tần số F3)
• Góc mở chùm tia truyền dẫn: 1°
• Tính năng đặc biệt tích hợp:
  - Tích hợp tia laser ánh sáng đỏ hỗ trợ căn chỉnh trục quang học (Integrated laser alignment aid)
  - Kháng nhiễu hoàn toàn trước các bề mặt phản xạ kim loại (Not influenced by reflective surfaces)
  - Hỗ trợ vận hành các trục quang học song song cạnh nhau không bị giao thoa
• Các giao thức truyền thông hỗ trợ: PROFINET RT, PROFINET IRT, PROFIsafe over PROFINET, EtherNet/IP, CIP Safety, TCP/IP, UDP
• Kiến trúc mạng: Mạng trong suốt (Transparent Architecture - không gán địa chỉ IP cho bộ thu phát)
• Điện áp nguồn cấp danh định: 18 đến 30 V DC
• Số lượng ngõ vào kỹ thuật số (Switching Input): 1 cổng (kích hoạt tắt/bật laser căn chỉnh)
• Số lượng ngõ ra kỹ thuật số (Switching Output): 1 cổng (báo cảnh báo suy giảm tín hiệu)
• Cổng kết nối điện:
  - Kết nối 1 (Data): Đầu nối tròn kim loại chuẩn M12, 4 chân, D-coded (Ethernet 100 Mbit/s)
  - Kết nối 2 (Power & I/O): Đầu nối tròn kim loại chuẩn M12, 5 chân, A-coded (Nguồn cấp và tín hiệu cảnh báo)
• Giao diện hiển thị trạng thái: Biểu đồ thanh LED đo cường độ tín hiệu (Bar graph display) và hệ thống đèn LED trạng thái mạng
• Vật liệu thân vỏ bảo vệ: Hợp kim kim loại đúc áp lực chịu lực va đập (Diecast metal)
• Kích thước tổng thể (Rộng x Cao x Dài): 100 mm x 156 mm x 99.5 mm
• Trọng lượng tịnh: 1.422 g
• Cấp bảo vệ chống bụi và nước: IP65 (theo tiêu chuẩn EN 60529)
• Dải nhiệt độ môi trường vận hành: -5°C đến +50°C (Nhiệt độ lưu trữ: -35°C đến +70°C)
• Tiêu chuẩn tương thích điện từ EMC: EN 61000-6-2, EN 61000-6-4
• Tiêu chuẩn chống rung và chống sốc: EN 60068-2-6, EN 60068-2-27, EN 60068-2-64
• Chứng chỉ chất lượng quốc tế: c UL US, CE
