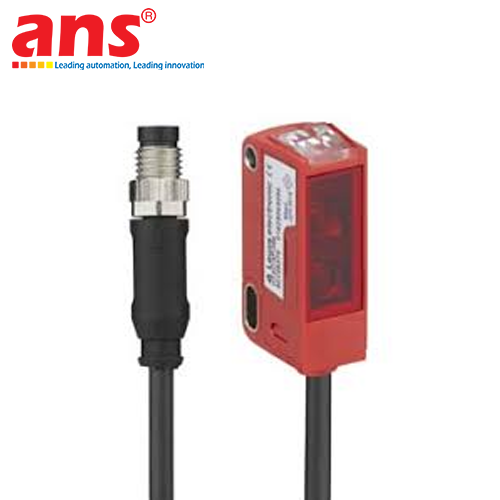

Leuze LE3C/4W-200-M8 (Mã đặt hàng: 50147147)

Giới thiệu tổng quan sản phẩm: Bộ thu cảm biến quang thu phát riêng biệt (Throughbeam Photoelectric Sensor Receiver) Leuze LE3C/4W-200-M8 đại diện cho giải pháp phần cứng phân khúc sub-miniature nhỏ gọn cao cấp thuộc dòng sản phẩm Series 3C, được nghiên cứu, phát triển và chế tạo nguyên chiếc tại các nhà máy công nghệ của hãng Leuze ở Đức. Trong cấu trúc cơ điện của các hạ tầng tự động hóa thế hệ mới, các dòng máy đóng gói dạng đứng siêu cấu trúc, cụm lắp ráp vi mạch linh kiện điện tử hoặc tay kẹp robot công nghiệp, việc gá lắp cảm biến luôn đối mặt với bài toán giới hạn không gian chật hẹp.

Mã hiệu LE3C/4W-200-M8 đóng vai trò là Bộ thu (Receiver) lõi, phối hợp hoạt động đồng bộ với một bộ phát phát xung (Transmitter) tương ứng dòng 3C của Leuze để tạo nên hệ thống rào quang độc lập dải xa có độ tin cậy vật lý lý tưởng nhất hiện nay, hoạt động mượt mà bám sát chu trình vận hành liên tục 24/7 của nhà máy.

Nguyên lý Throughbeam dải quét rộng độc lập hoàn toàn với tính chất bề mặt phôi: Bản chất vận hành của hệ thống cảm biến quang thu phát riêng dựa trên cơ chế chặn ngắt chùm năng lượng quang học truyền thẳng liên tục. Bộ phát dòng 3C sẽ liên tục phóng chùm tia sáng mạnh mẽ định hướng thẳng tới thấu kính thu của bộ thu LE3C/4W-200-M8 đặt đối diện song song ngoài hiện trường. Khi chu trình trống không có vật cản, bộ thu đón nhận trọn vẹn năng lượng ánh sáng và giữ cổng điều khiển ở trạng thái tĩnh an toàn. Ngay khi có bất kỳ mục tiêu nào (như thùng hàng carton, linh kiện máy cơ khí, vỏ hộp sản phẩm hoặc bao bì nilon) di chuyển cắt ngang khoảng không gian giữa hai thiết bị, đường truyền ánh sáng lập tức bị bẻ gãy, kích hoạt sự thay đổi trạng thái logic tức thời của mạch bán dẫn.

Nhờ kiến trúc tách rời hoàn toàn giữa mắt phát và mắt thu, thiết bị sở hữu ưu thế vật lý tuyệt đối: phép đo hoàn toàn miễn nhiễm, không bị nhiễu loạn hay ảnh hưởng bởi màu sắc, độ bóng loáng, độ gồ ghề hay năng lực phản quang của bề mặt phôi mục tiêu. Thiết bị đạt khoảng cách làm việc bảo đảm cực kỳ ấn tượng trong dải rộng từ 0 đến 15 mét, bảo đảm tín hiệu xuyên thấu mạnh qua lớp bụi bẩn mịn công nghiệp hoặc sương ẩm hiện trường.

Đột phá từ cấu trúc ngõ ra đa năng Push-Pull và Ngôn ngữ thiết kế tối giản:

• Mạch bán dẫn Push-Pull (PNP/NPN) tự thích ứng (Mã hiển thị 4W): Ký tự 4W trong định danh sản phẩm thể hiện tích hợp bo mạch xử lý thông minh ngõ ra loại Push-Pull đa chức năng. Cấu trúc điện tử tĩnh này cho phép cùng một cổng ngõ ra vật lý duy nhất của cảm biến có thể tự động chuyển đổi logic dòng dòng tải: vừa đóng vai trò như một mạch PNP phát dòng dương (Source), vừa hoạt động như một mạch NPN hút dòng âm (Sink). Điểm nâng cấp hardened này giúp các kỹ sư tự động hóa loại bỏ hoàn toàn việc phải mua riêng biệt các mã hàng PNP hoặc NPN cho từng chuẩn tủ điện, dễ dàng kết nối tương thích với mọi dòng PLC công nghiệp hiện nay, tối ưu hóa dải quản lý vật tư phần cứng. Ngõ ra hỗ trợ cấu hình linh hoạt hai chế độ hoạt động Light ON (Kích hoạt khi nhận sáng) hoặc Dark ON (Kích hoạt khi mất sáng) thông qua đường dây Teach điện tử chuyên dụng.

• Cấu trúc Sub-miniature tiết kiệm không gian gá lắp: Bộ thu sở hữu kích thước hình học khối siêu tối giản với chiều rộng vỏ 11 mm, chiều cao 32 mm và chiều dài 20 mm cùng trọng lượng siêu nhẹ đạt mức vỏn vẹn 20 gram. Kết cấu compact này giúp thiết bị gá lắp dễ dàng vào sâu bên trong các góc khuất cơ khí máy móc hoặc các cụm đồ gá chèn hẹp mà các dòng cảm biến dải ren M18 truyền thống không thể tiếp cận.

🛠️ HƯỚNG DẪN CẤU HÌNH VÀ PHƯƠNG THỨC ĐẤU NỐI ĐIỆN CƠ ĐỘNG:

• Giải pháp đầu nối giắc cắm M8 đuôi cáp Pigtail: Model LE3C/4W-200-M8 sử dụng giải pháp kết nối tích hợp gồm một đoạn dây cáp mềm dẻo dài 200 mm đúc liền từ thân máy nối ra đầu giắc cắm đực nhanh dạng M8, cấu trúc 4 chân tiêu chuẩn A-coded. Thiết kế cáp pigtail này giúp triệt tiêu các lực bẻ cong vặn xoắn tác động lên cổ đầu nối cơ khí khi thiết bị chuyển động, gia tăng đáng kể dải tuổi thọ vận hành bền bỉ cho hệ thống dây dẫn.

• Sơ đồ đấu nối dây tiêu chuẩn công nghiệp: Quy ước sơ đồ chân Pin kết nối bao gồm:

  • Chân Pin 1 (Dây màu Nâu): Đấu nối nguồn dương cộng 24 VDC.

  • Chân Pin 3 (Dây màu Xanh dương): Đấu nối nguồn âm chung 0 V.

  • Chân Pin 4 (Dây màu Đen): Ngõ ra điều khiển truyền xa cổng Push-Pull tín hiệu thời gian thực.

  • Chân Pin 2 (Dây màu Trắng): Đường ngõ vào chức năng phụ Teach-in nhận xung cấu hình dải nhạy điện tử nội bộ.

Kết cấu vỏ Hardened chịu tải cơ lý dải nhiệt độ rộng: Khối mạch xử lý điện tử được bảo vệ tuyệt đối bên trong lớp vỏ làm từ hợp chất nhựa kỹ thuật cao cấp PC-ABS (Polycarbonate kết hợp Acrylonitrile Butadiene Styrene) có độ bền cơ lý cực tốt, chịu được các xung động rung lắc mạnh ngoài mặt bằng xưởng dập, kết hợp mặt thấu kính bằng nhựa quang học Acrylic cao cấp chống trầy xước (PMMA lens). Thiết bị đạt cấp bảo vệ quốc tế tiêu chuẩn IP67 (kháng bụi bẩn bám dính hoàn toàn và chống sương ẩm xâm nhập mượt mà), vận hành an toàn tuyệt đối trong dải nhiệt độ môi trường siêu rộng kéo dài từ âm 40 độ C đến cộng 60 độ C, đáp ứng hoàn hảo cho các dây chuyền cấp đông lạnh công nghiệp nặng. Với thời gian đáp ứng tín hiệu siêu tốc chỉ trong vòng 1 ms (tần số chuyển mạch đóng ngắt mạch đạt mức 500 Hz, tương đương 500 chu kỳ đóng mở điện tử trong một giây), cảm biến giải quyết trọn vẹn bài toán đếm sản phẩm chạy tốc độ cao trên băng chuyền hiện trường.
