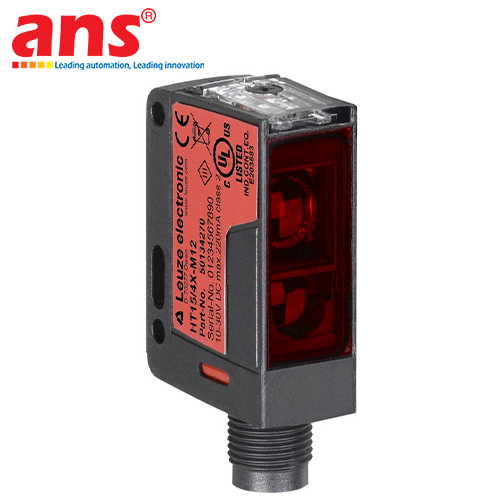

Leuze HT15/4X-M12 (Mã đặt hàng: 50134346)

Giới thiệu tổng quan sản phẩm: Cảm biến quang phản xạ khuếch tán tích hợp triệt tiêu nền Leuze HT15/4X-M12 là giải pháp phần cứng nhận diện vật thể phân khúc siêu nhỏ gọn thuộc dòng sản phẩm Series 15, được nghiên cứu, phát triển và chế tạo nguyên chiếc tại các nhà máy công nghệ của hãng Leuze. Trong cấu trúc cơ điện của các hạ tầng nhà xưởng hiện đại, tổ hợp máy đóng gói tự động bao bì, dây chuyền lắp ráp linh kiện điện tử hoặc các cơ cấu tay kẹp robot công nghiệp, việc lắp đặt cảm biến tại các không gian chật hẹp, chèn hẹp đòi hỏi thiết bị đầu cuối phải có kích thước tối giản nhưng vẫn bảo đảm năng lực đo lường chính xác và không bị đánh lừa bởi môi trường xung quanh.

Mã hiệu HT15/4X-M12 đáp ứng hoàn hảo các tiêu chuẩn khắt khe này nhờ kết cấu vỏ nhựa ABS công nghiệp siêu nhẹ với trọng lượng vỏn vẹn chỉ 15 gram, kết hợp thuật toán triệt tiêu nền thông minh giữ cho hệ thống luôn hoạt động ổn định liên tục 24/7.

Công nghệ triệt tiêu nền Background Suppression (BGS) thông minh: Bản chất vận hành của model HT15/4X-M12 dựa trên nền tảng của công nghệ Background Suppression (BGS) tiên tiến. Khác với các dòng cảm biến phản xạ khuếch tán thông thường vốn dễ bị báo sai tín hiệu khi nền phía sau (như tường nhà xưởng, tấm kim loại khung máy, hoặc xích tải băng chuyền) có độ phản xạ ánh sáng mạnh hơn vật thể, công nghệ BGS hoạt động dựa trên nguyên lý hình học tam giác đạc quang học tĩnh. Thiết bị sử dụng nguồn sáng LED đỏ phát ra chùm tia sáng rõ nét có bước sóng 640 nm định hướng trực diện đến vật thể mục tiêu.

Hệ thống thấu kính thu thu nhận ánh sáng phản hồi và tính toán chính xác góc lệch của chùm tia để xác định khoảng cách thực tế của vật thể. Nhờ đó, cảm biến chỉ kích hoạt trạng thái ngõ ra khi vật thể nằm đúng trong vùng cài đặt dải định mức và tự động bỏ qua hoàn toàn mọi vật cản hoặc nền động phía sau nằm ngoài khoảng thiết lập.

Ví dụ thực tế: Khi bạn cài đặt khoảng cách quét triệt tiêu nền là 1000 mm, một hộp carton chạy trên băng tải ở khoảng cách 600 mm sẽ ngay lập tức được nhận diện chính xác; trong khi đó, bức tường bê tông hoặc khung robot chuyển động cách cảm biến 2 mét sẽ bị loại bỏ hoàn toàn khỏi thuật toán xử lý, triệt tiêu nguy cơ nhiễu loạn đường truyền tín hiệu.

Hiệu suất quang học mượt mà và Ổn định dải màu sắc: Một trong những điểm cộng kỹ thuật lớn của dòng HT15 là sự tối ưu hóa sai số khoảng cách giữa các bề mặt màu sắc khác nhau (độ lệch giữa màu trắng và màu đen) đạt mức nhỏ hơn 15% đối với khoảng cách lên đến 350 mm. Khoảng cách làm việc bảo đảm đối với vật thể Trắng tiêu chuẩn (90% độ phản xạ) đạt từ dải 12 mm đến 1 mét, đối với vật thể Xám (18% độ phản xạ) đạt từ dải 12 mm đến 0.7 mét, và đối với vật thể Đen carbon (6% độ phản xạ) thiết bị vẫn nhận diện mượt mà trong dải từ 12 mm đến 0.5 mét.

Khoảng cách phát hiện tối đa điển hình của thiết bị có thể phủ rộng từ 12 mm lên đến 1 mét. Lợi thế này biến thiết bị thành dòng cảm biến lý tưởng để nhận diện các loại bao bì sản phẩm đa sắc màu trên cùng một đường truyền mà không cần kỹ sư phải dừng máy để hiệu chuẩn lại dải đo.

🛠️ YÊU CẦU ĐIỀU CHỈNH VÀ LẮP ĐẶT ĐẠT HIỆU SUẤT TỐI ƯU:

• Cơ chế căn chỉnh mịn Potentiometer nhiều vòng (Multiturn): Thiết bị tích hợp núm vặn tinh chỉnh dải khoảng cách quét dạng Multiturn Potentiometer cho phép thay đổi cấu hình dải mở rộng phong phú từ 50 mm đến 1000 mm. Thiết kế biến trở nhiều vòng xoay này giúp các kỹ sư vận hành hiện trường thực hiện các bước hiệu chuẩn vị trí chặn nền với độ mịn cực cao, bám sát từng milimet, ngăn ngừa hiện tượng sai số trôi dải do rung lắc cơ học cường độ cao từ hệ thống động cơ nhà xưởng.

• Ngõ ra transistor tốc độ cao: Cảm biến trang bị 1 kênh ngõ ra số dạng PNP Transistor vận hành theo chế độ Light Switching (Light ON / Thường mở khi phát hiện vật thể) với dòng tải mượt mà. Thời gian đáp ứng tín hiệu siêu tốc chỉ trong vòng 1 ms (tần số đóng cắt xung đạt mức 500 Hz, tương đương năng lực đóng ngắt 500 lần trong dải thời gian một giây), tương thích hoàn hảo để truyền dữ liệu về bộ xử lý trung tâm PLC hoặc mạng điều khiển SCADA của các hệ thống băng tải tốc độ cao.

Kết cấu phần cứng Hardened chịu tải công nghiệp dải rộng: Mặc dù có kích thước hình học khối vô cùng nhỏ gọn với chiều rộng 15 mm, chiều cao 42.7 mm và chiều dài 30 mm, phần vỏ của cảm biến được làm hoàn toàn từ vật liệu nhựa nhựa ABS công nghiệp có độ bền cơ lý cao kết hợp mặt thấu kính bằng nhựa quang học chống mờ sương.

Thiết bị đạt cấp bảo vệ quốc tế IP67, đảm bảo khả năng kháng bụi bẩn công nghiệp hoàn toàn và chống chịu mượt mà trước các tia nước phun áp lực mạnh từ mọi hướng. Cảm biến tích hợp sẵn các mạch điện tử an toàn nâng cao như bảo vệ chống đấu ngược cực nguồn nuôi và chống ngắn mạch đầu ra. Đồng thời, thiết bị sở hữu dải chịu tải nhiệt độ môi trường siêu rộng kéo dài từ âm 40 độ C đến cộng 60 độ C, hoạt động an toàn tuyệt đối trong các kho lạnh thực phẩm đông lạnh hoặc các khu vực xưởng dập có nhiệt độ khắc nghiệt. Đầu kết nối sử dụng giắc cắm dạng M12, 4 chân cấu trúc công nghiệp A-coded tiêu chuẩn, trên thân trang bị hai đèn hiển thị LED dải màu trực quan cho phép giám sát nhanh trạng thái nguồn nuôi và trạng thái ngõ ra điện thế tức thời.
