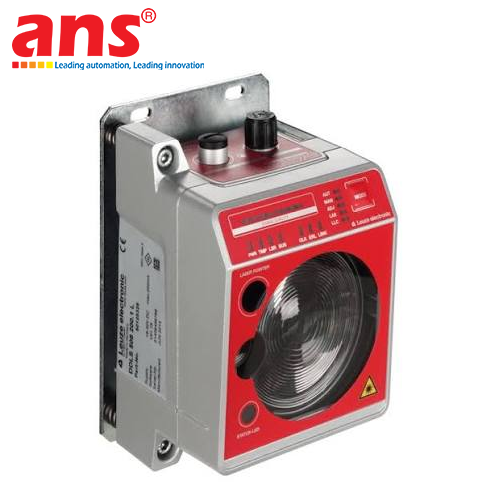

Bộ truyền dữ liệu quang học Leuze DDLS 508 200.3 L chính hãng Đức

Bộ truyền dữ liệu quang học Leuze DDLS 508 200.3 L (Mã đặt hàng: 50132929) thuộc phân khúc thiết bị truyền dẫn không dây cao cấp dòng DDLS 500 của thương hiệu Leuze electronic (CHLB Đức). Được phát triển nhằm thay thế hoàn toàn các đường cáp trượt uốn dẻo (festoon cables) hay xích dẫn cáp cơ học vốn thường xuyên xảy ra đứt gãy lõi đồng do chuyển động uốn cong liên tục, thiết bị mang lại giải pháp kết nối mạng không dây ổn định, không hao mòn cơ học và loại bỏ hoàn toàn chi phí bảo trì định kỳ cho các thiết bị công nghiệp chuyển động.

Thiết bị ứng dụng công nghệ thu phát laser quang học hồng ngoại bước sóng ngắn với góc mở chùm tia 1°, hoạt động ở tần số truyền sóng F3. Theo nguyên lý ghép cặp truyền dẫn quang học của Leuze, model DDLS 508 200.3 L (tần số F3) được ghép đôi hoàn hảo với thiết bị đối ứng DDLS 508 200.4 L (Mã: 50132930 - tần số F4), tạo nên một kênh liên lạc hai chiều độc lập, không bị xung đột tín hiệu và có thể vận hành nhiều trục quang học song song cạnh nhau trong cùng một nhà xưởng mà không gây nhiễu chéo. Thiết bị thiết lập đường truyền dữ liệu không tiếp xúc liên tục trong cự ly làm việc từ 100 mm đến 200.000 mm (0,1 mét đến 200 mét), truyền tải băng thông mạng thực tế 100 Mbit/s thời gian thực.

Với kiến trúc mạng Ethernet truyền suốt (Transparent Architecture), thiết bị tương thích hoàn toàn và truyền nhận trực tiếp tất cả các giao thức truyền thông công nghiệp cấp cao như PROFINET (RT, IRT, Conformance Class B), PROFIsafe over PROFINET, EtherNet/IP, CIP Safety và TCP/IP/UDP mà không gây ra bất kỳ độ trễ chu kỳ quét nào. Đặc biệt, phiên bản có ký tự "L" được tích hợp sẵn hệ thống đèn Laser trợ lực căn chỉnh quang học độc quyền (Integrated laser alignment aid), giúp một kỹ thuật viên duy nhất có thể dễ dàng định hướng và ngắm chuẩn tâm phát - nhận giữa 2 đầu thiết bị ở khoảng cách xa hàng trăm mét chỉ trong vài thao tác đơn giản. Mặt trước thiết bị trang bị dải đèn LED hiển thị mức tín hiệu (Bar graph LED) trực quan, cho phép kiểm tra cường độ quang học và cảnh báo sớm nguy cơ lệch trục trước khi hệ thống mất kết nối.

Về mặt cấu trúc cơ khí, Leuze DDLS 508 200.3 L được chế tạo với thân vỏ kim loại nguyên khối chống va đập, mặt kính quang học cường lực chống xước và đạt cấp bảo vệ kín bụi kháng nước IP65. Thiết bị vận hành ổn định trong môi trường nhiệt độ khắc nghiệt từ -5°C đến +50°C, chống chịu rung lắc và xung sốc cơ học cao theo tiêu chuẩn quốc tế EN 60068. Kết nối điện sử dụng các đầu giắc tròn M12 kim loại công nghiệp (nguồn M12 A-coded 5 chân và mạng M12 D-coded 4 chân), đảm bảo độ bền tối đa và khả năng hoạt động liên tục 24/7 trong các kho cao tầng thông minh AS/RS, xưởng luyện kim, bến cảng container và nhà máy sản xuất ô tô.

• Hãng sản xuất: Leuze (Leuze electronic GmbH + Co. KG)
• Xuất xứ: Đức (100% Germany Origin)
• Dòng sản phẩm: Series DDLS 500 (Optical data transmission)
• Tên model: DDLS 508 200.3 L
• Mã đặt hàng (Part No): 50132929
• Chủng loại thiết bị: Bộ truyền dữ liệu quang học công nghiệp không dây (Optical data transceiver)
• Phạm vi khoảng cách làm việc: 100 mm ... 200.000 mm (0,1 m đến 200 m)
• Nguồn phát sáng: Laser hồng ngoại (Infrared Laser)
• Tần số truyền sóng quang học: Tần số F3 (Transmission frequency F3 - ghép cặp với thiết bị đối ứng tần số F4)
• Góc mở chùm tia quang học (Opening angle): 1°
• Tính năng đặc biệt tích hợp:
  - Tích hợp đèn laser trợ lực căn chỉnh quang học (Integrated laser alignment aid - ký hiệu L)
  - Hoạt động ổn định, không bị ảnh hưởng bởi bề mặt kim loại phản quang (Not influenced by reflective surfaces)
  - Khả năng vận hành nhiều chùm tia quang học song song cạnh nhau mà không bị nhiễu chéo
• Tốc độ truyền dẫn dữ liệu: 100 Mbit/s (Real-time transmission)
• Kiến trúc mạng: Mạng Ethernet truyền suốt (Transparent Architecture)
• Giao thức truyền thông công nghiệp hỗ trợ: PROFINET (RT, IRT, Conformance Class B), PROFIsafe over PROFINET, EtherNet/IP, CIP Safety, TCP/IP, UDP
• Tín hiệu điều khiển I/O: 1 ngõ vào số (Digital input) và 1 ngõ ra số (Digital output)
• Giao diện cổng kết nối điện: Chuẩn giắc cắm kim loại công nghiệp M12:
  - Cổng 1 (POWER): Giắc cắm M12 ren ngoài đực (Male), 5 chân, mã hóa A-coded
  - Cổng 2 (BUS): Giắc cắm M12 ren ngoài cái (Female), 4 chân, mã hóa D-coded
• Điện áp cấp nguồn hoạt động (UB): 18 ... 30 V DC
• Hệ thống hiển thị chẩn đoán: Dải đèn LED dạng cột Bar graph hiển thị cường độ tín hiệu và các đèn LED trạng thái
• Cấu trúc thân vỏ: Hợp kim kim loại nguyên khối chịu lực cao (Metal housing)
• Kích thước thiết bị (Rộng x Cao x Dài): 100 mm x 156 mm x 99,5 mm
• Trọng lượng tịnh: 1.422 g
• Cấp bảo vệ môi trường: IP65 (Chống bụi xâm nhập và chống tia nước áp lực theo EN 60529)
• Dải nhiệt độ môi trường: Vận hành: -5°C ... +50°C; Bảo quản: -35°C ... +70°C
• Tiêu chuẩn kiểm định chống rung, sốc, nhiễu: EN 61000-6-2, EN 61000-6-4, EN 60068-2-6 (dao động), EN 60068-2-27 (sốc), c UL US
• Ngành nghề & Ứng dụng thực tế:
  - Kho tự động thông minh (AS/RS & Intralogistics): Kết nối truyền dữ liệu liên tục giữa xe cẩu tự hành (Stacker cranes) và tủ điều khiển trung tâm PLC trên hành trình di chuyển dài tới 200m.
  - Cẩu trục công nghiệp & Hàng hải: Truyền dữ liệu Ethernet tốc độ cao cho cẩu trục giàn container bến cảng (STS, RTG), cẩu trục treo xưởng cán thép, xi măng.
  - Dây chuyền sản xuất Ô tô: Truyền tín hiệu điều khiển và tín hiệu an toàn (Safety) cho hệ thống monorail treo vận chuyển thân xe (Electric Monorail Systems - EMS), bàn nâng hạ skillet.
  - Chế tạo máy & Luyện kim: Kết nối điều khiển không dây cho xe con chuyển phôi nóng, sàn trượt và các kết cấu cơ khí di động trong môi trường nhiệt độ cao.
