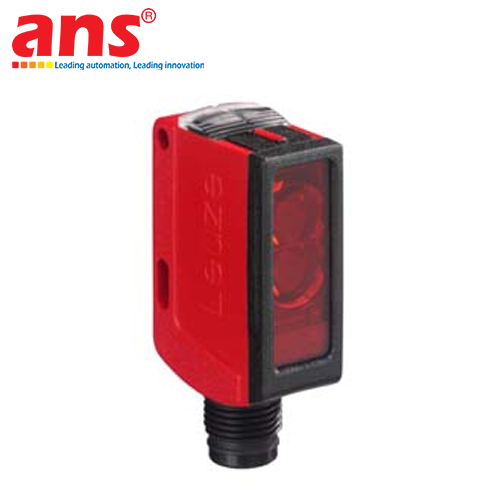

BỘ PHÁT CẢM BIẾN QUANG XUYÊN TIA LEUZE LSSR 25B-S12 (PART NUMBER: 50108477)

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
Leuze LSSR 25B-S12 (Mã đặt hàng Part Number: 50108477) là dòng thiết bị cảm biến quang điện xuyên tia phân khúc công nghiệp cao cấp thuộc Series 25B của tập đoàn công nghệ tự động hóa Leuze electronic (Đức). Thiết bị đóng vai trò chuyên biệt là bộ phát ánh sáng (Transmitter - TX) và là một cấu phần bắt buộc trong hệ thống cảm biến quang thu phát độc lập (Through-beam Photoelectric Sensor). Khác biệt hoàn toàn với các dòng cảm biến phản xạ gương hay phản xạ khuếch tán gộp chung đầu thu phát trên một thân vỏ, hệ thống xuyên tia phân tách chu trình quang học thành hai thiết bị vật lý riêng biệt đặt đối diện nhau. Bộ phát LSSR 25B-S12 chịu trách nhiệm liên tục phóng chùm tia sáng ổn định qua khoảng không và bộ thu tương ứng cùng dòng chịu trách nhiệm tiếp nhận, xử lý tín hiệu. Sự phân tách độc lập này mang lại ưu thế vận hành tuyệt đối về cự ly đo và tính ổn định tín hiệu, biến thiết bị thành giải pháp gá lắp gỡ lỗi hàng đầu trên các hệ thống băng tải dài, tổng kho logistics tự động và dây chuyền đóng gói phân loại công suất lớn.

NGUYÊN LÝ XUYÊN TIA TRỰC TIẾP VÀ ƯU ĐIỂM CHỐNG NHIỄU MÀU SẮC VẬT LIỆU
Cảm biến vận hành dựa trên nguyên lý xuyên tia trực tiếp (Through-beam Principle). Khi được gá đặt nguồn điện 10-30 VDC tiêu chuẩn, LSSR 25B-S12 liên tục phóng một chùm ánh sáng LED đỏ bước sóng bước sóng 620 nm hình khối sắc nét trực diện hướng về phía thấu kính đầu thu đối diện.
- Ở trạng thái vận hành bình thường không có vật cản, bộ thu nhận đầy đủ năng lượng ánh sáng và duy trì mạch logic ổn định.
- Ngay khi có bất kỳ vật thể nào di chuyển cắt ngang chùm tia sáng giữa bộ phát và bộ thu, đường truyền quang học bị gián đoạn (mất tia). Bộ thu ngay lập tức phản hồi đổi trạng thái logic ngõ ra điện áp truyền tín hiệu điều khiển số về PLC hoặc hệ thống điều hành máy.
Vì ánh sáng đi thẳng trực tiếp từ đầu phát sang đầu thu mà không cần phụ thuộc vào biên độ phản xạ năng lượng từ bề mặt vật thể, hệ thống sở hữu khả năng phát hiện tin cậy tuyệt đối, hoàn toàn loại bỏ các sai số quang học do màu sắc, độ bóng hay tính chất vật liệu của mục tiêu gây ra. Thiết bị nhận diện hoàn hảo từ các vật thể trong suốt, vật tối màu hấp thụ ánh sáng mạnh cho đến các cấu kiện kim loại bóng loáng.

CỰ LY QUÉT SIÊU XA 20M VÀ CÔNG NGHỆ ÁNH SÁNG XUNG KHÁNG NHIỄU QUANG HỌC
- Khoảng cách vận hành vượt trội: LSSR 25B-S12 đạt cự ly làm việc hoạt động đảm bảo lý tưởng từ 0 đến 20 mét và có thể đạt khoảng cách giới hạn tối đa điển hình lên tới 24 mét. Tầm quét rộng này vượt xa hiệu suất của các dòng cảm biến khuếch tán thông thường, đáp ứng hoàn hảo cho việc giám sát các trục băng chuyền quy mô lớn, cổng kiểm soát xe tự động hoặc định vị các kiện pallet hàng hóa kích thước lớn trong kho thông minh.
- Công nghệ ánh sáng phát dạng xung (Pulsed Light): Chùm tia phát từ cảm biến LED đỏ được điều biến tần số xung nhịp cao. Thuật toán này giúp hệ thống thu nhận cô lập hoàn toàn tín hiệu của cảm biến với các nguồn nhiễu ánh sáng môi trường bên ngoài nhà xưởng (như ánh đèn cao áp huỳnh quang, hệ thống đèn chiếu sáng LED công suất lớn hoặc ánh sáng mặt trời tự nhiên hắt vào), đảm bảo thiết bị không bao giờ gặp hiện tượng báo giả tín hiệu.

ĐẶC THỦ LOGIC ĐIỆN VÀ KẾT NỐI NHANH TIÊU CHUẨN M12
Vì LSSR 25B-S12 đóng vai trò là bộ phát thuần túy (Transmitter), thiết bị không tích hợp sẵn các tầng Transistor điều khiển ngõ ra (không có chân tín hiệu PNP hay NPN). Chu trình đấu nối vô cùng đơn giản: người dùng chỉ cần cấp nguồn âm dương tiêu chuẩn để kích hoạt cụm LED phát tia sáng liên tục, toàn bộ dây tín hiệu xử lý logic và cấu hình ngõ ra điều khiển sẽ nằm gá đặt ở bộ thu (Receiver) tương ứng. Thiết bị đạt thời gian trễ khởi động hệ thống ổn định sau 300 ms kể từ khi cấp nguồn. Cơ cấu kết nối sử dụng đầu nối nhanh chuẩn giắc M12 dạng đực (Male Connector) cấu trúc 4 chân, kiểu mã hóa cơ học A-Coded thông dụng, bọc vỏ nhựa cách điện chất lượng cao, giúp triệt tiêu hiện tượng lỏng giắc do máy móc rung lắc mạnh và đơn giản hóa tối đa quy trình bảo trì, thay thế phần cứng.

KẾT CẤU CƠ KHÍ TINH GỌN VÀ CHỐNG CHỊU MÔI TRƯỜNG WASH-DOWN
- Thân vỏ nhựa PC-ABS siêu nhẹ: Thiết bị được đúc từ sự kết hợp của vật liệu hợp kim nhựa kỹ thuật PC-ABS cao cấp, mang lại khả năng chịu lực va đập cơ học tốt, chống rạn nứt cấu trúc và chịu được rung động tần số cao hằng ngày từ khung máy. Thấu kính bảo vệ sử dụng nhựa PMMA kỹ thuật cao duy trì độ xuyên thấu hoàn hảo. Kích thước hình học siêu nhỏ gọn chỉ 15 × 38.9 × 28.7 mm với khối lượng tịnh siêu nhẹ 15 g, hỗ trợ phương pháp bắt vít xuyên thân (Through-hole) gá lắp dễ dàng trong các khoang máy hẹp. Thân máy tích hợp 1 đèn hiển thị LED trạng thái trực quan báo nguồn hoạt động.
- Tiêu chuẩn bảo vệ kép IP66 và IP67 mạnh mẽ: Đạt chứng nhận kháng bụi bẩn thâm nhập hoàn toàn và chống ngấm nước hiệu quả khi chịu các dòng tia nước phun rửa áp lực cao trong chu trình vệ sinh công nghiệp. Cảm biến vận hành bền bỉ trong dải nhiệt độ rộng kéo dài từ -30°C đến +55°C, tương thích hoàn hảo cho các tổng kho logistics tự động, kho lạnh cấp đông công nghiệp cho đến môi trường nhà máy dồi dào độ ẩm và bụi bặm.

THÔNG SỐ QUANG HỌC VÀ HIỆU SUẤT PHÁT
- Loại thiết bị: Bộ phát (Transmitter - TX) của hệ thống cảm biến quang thu phát độc lập
- Dòng sản phẩm đại diện: 25B Series
- Nguồn sáng phát: LED đỏ (Ánh sáng nhìn thấy)
- Bước sóng ánh sáng danh định: 620 nm
- Dạng tín hiệu quang học: Ánh sáng dạng xung (Pulsed Light - Chống nhiễu quang môi trường)
- Khoảng cách hoạt động đảm bảo (Operating range): 0 mét đến 20 mét
- Khoảng cách vận hành giới hạn tối đa (Sensing range limit): 0 mét đến 24 mét

THÔNG SỐ ĐIỆN VÀ ĐẶC TÍNH ĐÁP ỨNG
- Điện áp nguồn cung cấp (Supply Voltage): 10 ... 30 VDC (Bao gồm mạch bảo vệ chống đảo cực nguồn)
- Độ gợn sóng điện áp cho phép (Residual ripple): 0 ... 15%
- Dòng điện tiêu thụ không tải (Open-circuit current): ≤ 20 mA
- Thời gian trễ khởi động hệ thống (Delay before availability): 300 ms
- Đặc tính ngõ ra: Không tích hợp ngõ ra điều khiển Transistor (Tín hiệu logic đóng cắt ngõ ra nằm hoàn toàn tại thiết bị Bộ thu - Receiver tương ứng)

GIAO DIỆN KẾT NỐI VÀ ĐẦU NỐI ĐIỆN
- Kiểu kết nối hệ thống: Đầu nối nhanh tiêu chuẩn giắc M12 (Male Connector)
- Số lượng chân kết nối: 4 chân (4-pin)
- Kiểu mã hóa cơ học đầu nối: A-Coded tiêu chuẩn công nghiệp
- Chất liệu cấu tạo đầu nối: Nhựa kỹ thuật cách điện chuyên dụng (Plastic)
- Sơ đồ phân bổ chân gá cấp nguồn tiêu chuẩn:
  + Chân 1 (Pin 1): Nguồn cấp cực dương hệ thống (+24VDC)
  + Chân 3 (Pin 3): Nguồn cấp cực âm hệ thống (0V / GND)
  + Chân 2 (Pin 2): Không sử dụng (Not used)
  + Chân 4 (Pin 4): Không sử dụng (Not used)

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU
- Kích thước vật lý tổng thể (Rộng × Cao × Dài): 15 mm × 38.9 mm × 28.7 mm
- Khối lượng tịnh thiết bị: 15 g
- Vật liệu chế tạo thân máy (Housing material): Nhựa kỹ thuật PC-ABS cao cấp (Màu đỏ/đen thương hiệu)
- Vật liệu bề mặt thấu kính quang học (Lens): Nhựa chuyên dụng PMMA độ xuyên thấu cao
- Phương pháp lắp đặt cơ học: Bắt vít gá gắn thông qua hệ thống lỗ xuyên thân máy (Through-hole mounting)
- Cơ cấu hiển thị: Tích hợp 1 đèn LED chỉ báo trạng thái cấp nguồn nguồn hoạt động ổn định

THÔNG SỐ MÔI TRƯỜNG VÀ CHỨNG NHẬN QUỐC TẾ
- Tiêu chuẩn bảo vệ vỏ ngoài: IP66 và IP67 (Chống bụi tuyệt đối, chịu được tia nước áp lực cao và ngâm nước tạm thời)
- Cấp bảo vệ an toàn điện: Class III
- Nhiệt độ môi trường vận hành liên tục: -30°C đến +55°C
- Nhiệt độ môi trường bảo quản/lưu kho: -30°C đến +60°C
- Chứng nhận chất lượng tiêu chuẩn quốc tế: cULus certified, đáp ứng đầy đủ tiêu chuẩn kỹ thuật nghiêm ngặt IEC 60947-5-2 dành cho thiết bị cảm biến công nghiệp.
