ONICON F-1100-10-D4-1221

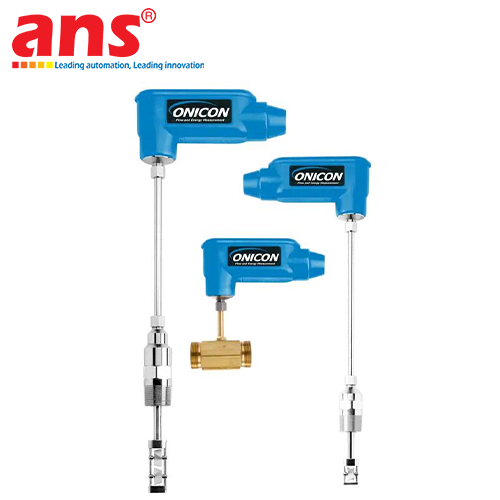

Giới thiệu: Đồng hồ đo lưu lượng tuabin kiểu chèn (Insertion Turbine Flow Meter) ONICON F-1100-10-D4-1221 thuộc dòng thiết bị đo lường lưu lượng phân khúc chuyên dụng F-1000 Series, được nghiên cứu, phát triển và chế tạo 100% tại nhà máy của hãng ở Mỹ (USA Origin). Khác với các dòng đồng hồ inline truyền thống, công nghệ Insertion (kiểu chèn) của ONICON cho phép lắp đặt thiết bị trực tiếp thông qua một điểm khoan nhỏ trên đường ống hiện hữu mà không cần cắt ống hay dừng hệ thống, giúp tối ưu hóa chi phí lắp đặt và bảo trì đối với các trục đường ống công nghiệp có kích thước lớn từ 1.25 inch đến 72 inch.

Model F-1100-10-D4-1221 được tích hợp cảm biến tuabin điện tử độc quyền của ONICON, cho phép thiết bị duy trì độ nhạy và tính chính xác cao trên một dải vận tốc dòng chảy cực rộng, từ 0.05 m/s đến 9 m/s (0.17 – 30 ft/s). Thiết bị được hiệu chuẩn chính thức và đi kèm Chứng nhận hiệu chuẩn NIST (NIST Traceable Calibration Certificate), bảo đảm biên độ sai số hiệu chuẩn khắt khe chỉ từ ±0.5% và sai số vận hành toàn dải từ ±1% đến ±2%. Để đảm bảo độ bền trong môi trường công nghiệp khắc nghiệt, toàn bộ hệ thống được bảo vệ bởi lớp vỏ chuẩn NEMA 4, cùng bộ cáp kết nối PVC tiêu chuẩn dài 10 ft đi kèm, sẵn sàng xuất tín hiệu đa dạng gồm tần số (Frequency), Analog và xung tỷ lệ (Scaled Pulse) về hệ thống điều khiển trung tâm PLC hoặc BMS.

⚠️ LƯU Ý KỸ THUẬT QUAN TRỌNG KHI VẬN HÀNH:

Định hướng lắp đặt: Do là thiết bị dạng chèn, kỹ sư hiện trường cần lưu ý chiều sâu chèn cảm biến vào tâm đường ống để đảm bảo cánh quạt tuabin bắt đúng vector vận tốc dòng chảy. Việc đặt sai vị trí hoặc chèn lệch tâm sẽ ảnh hưởng trực tiếp đến độ chính xác của phép đo.
Độ ổn định dòng chảy: Để duy trì biên độ sai số hiệu chuẩn lý tưởng ±0.5%, vị trí lắp đặt phải tránh xa các đoạn ống cong, van bướm hoặc các điểm gây xoáy gợn sóng. Thiết bị cần được ưu tiên lắp tại các đoạn ống thẳng (Straight run) theo tiêu chuẩn khuyến nghị của hãng để đạt độ mịn lưu lượng cao nhất.

Đặc điểm nổi bật & Thông số kỹ thuật:

Hãng sản xuất: ONICON Incorporated (Mỹ)
Dòng sản phẩm: F-1000 Series Insertion Turbine Flow Meters Portfolio
Mã sản phẩm đầy đủ (Model): F-1100-10-D4-1221
Công nghệ cốt lõi: Cảm biến tuabin điện tử độc quyền (Electronic Turbine Sensor) – Độ nhạy cao, phản hồi nhanh.
Độ chính xác: Sai số hiệu chuẩn đạt ±0.5% giá trị đọc; sai số vận hành toàn dải đạt từ ±1% đến ±2%.
Phạm vi kích thước ống: Hỗ trợ linh hoạt cho các hệ thống đường ống từ 1.25 inch đến 72 inch.
Dải vận tốc lưu chất: 0.17 – 30 ft/s (0.05 – 9 m/s).
Tín hiệu ngõ ra: Đa dạng chuẩn kết nối gồm tần số (Frequency), Analog và xung tỷ lệ (Scaled Pulse Output).
Nguồn điện vận hành: 24 VAC / VDC công nghiệp tiêu chuẩn.
Cấp bảo vệ phần cứng: Tiêu chuẩn NEMA 4 (Kháng bụi, chống tia nước phun mạnh).
Phụ kiện đi kèm: Bộ cáp kết nối PVC tiêu chuẩn dài 10 ft; Chứng nhận hiệu chuẩn truy xuất nguồn gốc NIST.
Kiểu lắp đặt: Insertion (Lắp kiểu chèn trực tiếp qua van bi/điểm chèn trên trục ống).
Xuất xứ: 100% Sản xuất tại Mỹ (100% USA Origin).
