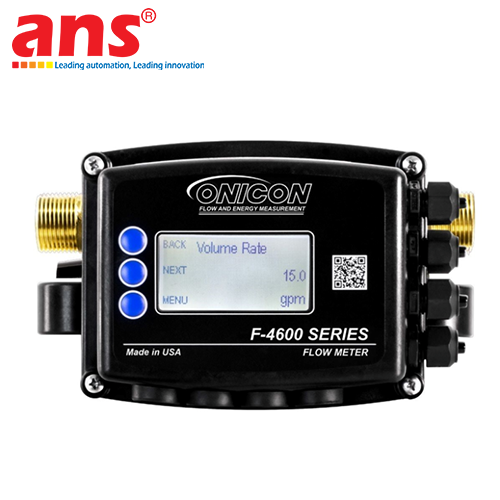

ONICON FT-4600-011-000-09

Giới thiệu tổng quan sản phẩm:

Đồng hồ đo lưu lượng siêu âm dạng Inline ONICON FT-4600-011-000-09 là giải pháp công nghệ đo lường chất lưu phân khúc cao cấp thuộc dòng sản phẩm FT-4600 Series, được nghiên cứu, phát triển và chế tạo nguyên chiếc 100% tại nhà máy công nghệ cao của hãng ở Mỹ (USA Origin). Đối với các tổ hợp hạ tầng cơ điện nặng, trung tâm dữ liệu kỹ thuật số (Data Center), trạm bơm Chiller quy mô lớn hay các tổ hợp nhà máy công nghiệp, việc kiểm soát chính xác lưu lượng trên các nhánh ống phân phối 1 inch nhưng có vận tốc dòng chảy cực cao (High Flow) là một bài toán hóc búa. Mã hiệu FT-4600-011-000-09 được thiết kế chuyên biệt để giải quyết bài toán này thông qua một kiến trúc đo lường thể tích dạng tĩnh hoàn hảo, loại bỏ hoàn toàn các cơ cấu cánh quạt hay tuabin quay, giúp triệt tiêu hiện tượng mài mòn vật lý cơ khí và duy trì độ ổn định vận hành vượt thời gian.

Công nghệ đo siêu âm Transit-Time và Ưu thế lưu lượng cao:

Bản chất vận hành của model FT-4600-011-000-09 dựa trên nguyên lý Transit-Time Ultrasonic (Siêu âm thời gian truyền dẫn) hiện đại. Thiết bị sử dụng các cặp đầu dò acoustic chất lượng cao được tích hợp cố định dọc theo lòng ống đo. Khi chất lưu (nước hoặc hỗn hợp nước/glycol) chuyển động chạy qua, đồng hồ liên tục phóng các xung sóng siêu âm tần số cao đi xuôi và ngược chiều dòng chảy để tính toán độ chênh lệch thời gian dịch chuyển ($\Delta t$) cực nhỏ của chùm sóng âm. Bộ xử lý kỹ thuật số tinh vi bên trong sẽ quy đổi dữ liệu thời gian này thành vận tốc dòng chảy thời gian thực với độ mịn đỉnh cao.

Đặc biệt, đây là phiên bản 1" High Flow, được tinh chỉnh cấu trúc buồng đo để chịu đựng và tính toán chính xác các dải lưu lượng có xung lực lớn, vận tốc dòng chảy cao mà không gây ra hiện tượng méo tín hiệu hoặc sai số phép đo. Do lòng ống đo hoàn toàn trống rỗng và nhẵn mịn, thiết bị tạo ra mức tổn thất áp suất gần như bằng không, giúp bảo toàn áp suất tối đa cho hệ thống đường ống, giảm tải áp lực cho cụm bơm tăng áp Chiller và loại bỏ hoàn toàn nguy cơ tắc nghẽn, kẹt rác cặn cơ học do oxit sắt lơ lửng gây ra.

🛠️ YÊU CẦU LẮP ĐẶT VÀ KHUYẾN CÁO HIỆN TRƯỜNG DÀNH CHO BIẾN THỂ LƯU LƯỢNG CAO:

• Kết nối cơ khí Male NPT 1 inch: Thiết bị gá lắp inline bằng kiểu ren ngoài Male NPT Threaded tiêu chuẩn 1 inch. Do dòng sản phẩm này vận hành trong môi trường lưu lượng cao (High Flow), xung lực dòng chảy và áp suất thủy lực tác động lên mối ren là rất lớn. Kỹ sư cơ điện thi công bắt buộc phải sử dụng băng keo cao su non chất lượng chịu lực cao hoặc hợp chất làm kín ren chuyên dụng chịu áp để ngăn ngừa tuyệt đối hiện tượng rò rỉ rỉ sương theo thời gian dưới áp suất vận hành lớn của hệ thống Chiller.

• Ngăn ngừa hiện tượng xâm thực (Cavitation Suppression): Với các dòng chất lưu tốc độ cao, việc xuất hiện các bóng khí xâm thực do sụt áp cục bộ tại các đoạn cua cong ống sẽ làm nhiễu sóng siêu âm. Do đó, vị trí lắp đặt đồng hồ bắt buộc phải đáp ứng khoảng cách đoạn ống thẳng (Straight pipe run) tối thiểu ở phía trước (Upstream) và phía sau (Downstream) theo đúng cẩm nang hướng dẫn của hãng để ổn định biên độ dòng chảy laminar mượt mà trước khi đi vào khoang đo.

Độ tin cậy từ những chứng chỉ đo lường quốc tế khắt khe:

Mỗi một chiếc đồng hồ ONICON mã hiệu FT-4600-011-000-09 trước khi đóng gói xuất xưởng đều được trải qua quy trình kiểm tra nghiêm ngặt trên bệ thử chất lưu thực tế (Wet Calibration) và đi kèm Chứng nhận hiệu chuẩn truy xuất nguồn gốc NIST (NIST Traceable) cùng tiêu chuẩn phòng thí nghiệm đạt chuẩn ISO 17025 chuẩn quốc tế. Lợi thế pháp lý và kỹ thuật này biến thiết bị thành cấu phần phần cứng cốt lõi phục vụ đắc lực cho các bài toán kiểm toán năng lượng tòa nhà, tích hợp hệ thống BTU Metering tính toán lượng nhiệt tiêu thụ, và làm cơ sở minh bạch để tính toán chi phí tiêu thụ điện năng/BTU nội bộ của các phân xưởng sản xuất hoặc các hộ tiêu thụ trong tòa nhà thông minh thông qua hệ thống BMS.

Đặc điểm cấu hình phần cứng hardened vượt trội:

• Tỷ số điều dải mở rộng vượt bậc (500:1 Turndown Ratio): Thiết bị sở hữu dải đo tổng thể cực khủng đạt tỷ lệ 500:1, kết hợp với độ lặp lại phép đo duy trì ổn định ở mức cực mịn $\pm0.2\%$. Cơ chế này cho phép cảm biến bắt được những dòng chảy rò rỉ siêu nhỏ vào ban đêm, đồng thời vẫn bảo đảm độ chính xác đỉnh cao đạt mức $\pm1\%$ giá trị đọc trên dải Turndown vận hành 25:1 khi hệ thống chạy hết công suất đỉnh (Peak flow) vào mùa nắng nóng.

• Tín hiệu ngõ ra đồng bộ: Cung cấp giải pháp ngõ ra song song thời gian thực bao gồm ngõ ra Analog 4–20mA tuyến tính mịn màng (theo dõi lưu lượng tức thời) và ngõ ra xung tỷ lệ Scaled Pulse Output (chuyên dụng cho việc đếm tổng lưu lượng tích lũy). Toàn bộ cụm mạch xử lý được bao bọc trong lớp vỏ đạt chuẩn bảo vệ NEMA 4 công nghiệp, kháng bụi tuyệt đối và chống chịu các tia nước áp lực mạnh, hoạt động an toàn dưới áp suất làm việc tối đa lên tới 400 psi và dải nhiệt độ môi chất kéo dài từ -18°C đến 121°C.

Thông số kỹ thuật chi tiết:

• Hãng sản xuất: ONICON Incorporated (Mỹ)

• Dòng sản phẩm: FT-4600 Series Inline Ultrasonic Flow Meters Portfolio

• Mã sản phẩm đầy đủ: FT-4600-011-000-09

• Công nghệ cốt lõi: Siêu âm chênh lệch thời gian truyền dẫn (Transit-Time Ultrasonic).

• Kích thước danh nghĩa: 1 inch cấu hình lưu lượng cao (1" High Flow / DN25).

• Kiểu kết nối cơ khí: Ren ngoài Male NPT Threaded công nghiệp tiêu chuẩn.

• Độ chính xác phép đo: $\pm1\%$ giá trị đọc trên dải Turndown vận hành định mức 25:1.

• Độ lặp lại hệ thống: Biên độ sai số lặp lại cực tốt $\pm0.2\%$.

• Tỷ số điều dải (Turndown Ratio): Tỷ số dải đo siêu mở rộng lên tới 500:1.

• Nguồn điện vận hành (Power Supply): Dải nguồn linh hoạt từ 20–28 VAC/DC.

• Hệ thống tín hiệu ngõ ra tích hợp: * 1 x Ngõ ra tương tự: 4–20mA (tuyến tính lưu lượng tức thời).

  • 1 x Ngõ ra số dạng xung: Scaled Pulse Output (tối ưu đếm tổng lưu lượng tích lũy).

• Giới hạn nhiệt độ lưu chất: -18°C đến 121°C (tương đương 0°F đến 250°F).

• Giới hạn áp suất làm việc cực hạn: Tối đa khoảng 400 psi.

• Cấp vỏ bảo vệ hiện trường: Tiêu chuẩn NEMA 4 (Kháng bụi bẩn, kín tia nước phun áp lực mạnh).

• Tiêu chuẩn hiệu chuẩn chứng nhận: Chứng chỉ hiệu chuẩn traceable theo viện NIST và tiêu chuẩn phòng thí nghiệm đạt chuẩn ISO 17025.

• Cơ cấu chuyển động cơ học: Hoàn toàn không có bộ phận cơ khí quay chuyển động, triệt tiêu hao mòn vật lý, yêu cầu bảo trì cực thấp.

• Xuất xứ: 100% Sản xuất tại Mỹ (100% USA Origin).
