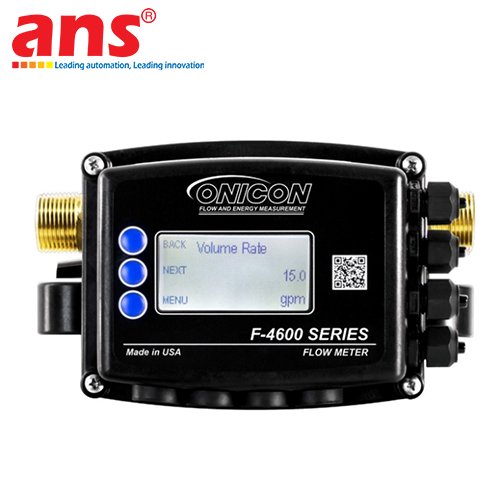

ONICON FT-4600-050-000-09

Giới thiệu tổng quan sản phẩm: Đồng hồ đo lưu lượng siêu âm dạng Inline ONICON FT-4600-050-000-09 là giải pháp công nghệ đo lường chất lưu phân khúc cao cấp thuộc dòng sản phẩm FT-4600 Series, được nghiên cứu, phát triển và chế tạo nguyên chiếc 100% tại nhà máy công nghệ cao của hãng ở Mỹ (USA Origin). Đối với các hạ tầng cơ điện tòa nhà thông minh, hệ thống điều hòa trung tâm HVAC, trạm bơm Chiller của trung tâm dữ liệu mạng (Data Center) hay các dây chuyền sản xuất công nghiệp nhẹ, việc kiểm soát chính xác dòng chảy trên các trục ống nhánh kích thước nhỏ 1/2 inch (DN15) đòi hỏi độ tin cậy dữ liệu cực cao. Mã hiệu FT-4600-050-000-09 đại diện cho cấu trúc đo lường thể tích dạng tĩnh hoàn hảo, loại bỏ hoàn toàn các cơ cấu cánh quạt hay tuabin quay, giúp triệt tiêu hiện tượng hao mòn vật lý cơ khí và duy trì độ ổn định phép đo vững chắc theo thời gian.

Nguyên lý đo siêu âm Transit-Time chênh lệch thời gian nâng cao: Bản chất vận hành của model FT-4600-050-000-09 dựa trên nền tảng vật lý của công nghệ Transit-Time Ultrasonic (Siêu âm thời gian truyền dẫn). Thiết bị bố trí các cặp đầu dò acoustic chất lượng cao cố định dọc theo khoang ống đo 1/2 inch dẫn môi chất. Khi chất lưu (nước sạch hoặc dung dịch nước/glycol) chuyển động chạy qua, đồng hồ liên tục phóng các xung sóng siêu âm tần số cao đi xuôi và ngược chiều dòng chảy để tính toán độ chênh lệch thời gian dịch chuyển cực kỳ nhỏ của chùm sóng âm. Bộ xử lý kỹ thuật số tinh vi bên trong sẽ quy đổi dữ liệu thời gian mịn này thành vận tốc dòng chảy thời gian thực với độ phân giải siêu cao. Do lòng ống đo inline được thiết kế nhẵn mịn, thông suốt và trống rỗng, thiết bị tạo ra mức tổn thất áp suất gần như bằng không, giúp bảo toàn áp suất tối đa cho hệ thống trục ống dẫn, giảm tải áp lực cho cụm bơm tăng áp Chiller và loại bỏ hoàn toàn rủi ro tắc nghẽn, kẹt rác cặn cơ học do cặn bẩn, oxit sắt lơ lửng gây ra.

🛠️ YÊU CẦU LẮP ĐẶT VÀ CẤU HÌNH PHẦN CỨNG TỪ KỸ SƯ HIỆN TRƯỜNG:

• Thiết kế tĩnh không màn hình & Đầu nối Conduit an toàn: Mã cấu hình 050-000-09 được nhà sản xuất ONICON tối ưu hóa cho các vị trí gá lắp khuất, không gian hẹp, hoặc các hộp tủ kỹ thuật sâu nơi không yêu cầu giám sát trực quan bằng mắt thường. Thiết bị không tích hợp màn hình hiển thị tại chỗ nhằm tiết kiệm điện năng và tối ưu hóa chi phí phần cứng. Toàn bộ cụm mạch điện tử xử lý được bảo vệ trong lớp vỏ đạt chuẩn NEMA 4 công nghiệp, đặc biệt tích hợp sẵn đầu nối ống bọc dây điện conduit kích thước 1/2", bảo đảm đường dây cáp tín hiệu và nguồn điện đi vào thiết bị được bao bọc an toàn tuyệt đối trước các tác động va đập cơ học hoặc sự xâm nhập của côn trùng và độ ẩm ngoài thực địa.

• Ngõ ra xung tiếp điểm khô (Dry Contact Pulse Output): Khác với các dòng xung điện áp thông thường, thiết bị trang bị ngõ ra xung kiểu tiếp điểm khô (Dry Contact). Cơ chế này đóng vai trò như một công tắc điện tử tĩnh cách ly hoàn toàn, cho phép đồng hồ dễ dàng đấu nối mượt mà vào các bộ đếm lưu lượng từ xa độc lập (Remote Totalizer), bộ lập trình PLC hoặc các module thu thập dữ liệu của hệ thống quản lý tòa nhà BMS mà không lo ngại về vấn đề lệch pha điện áp hay nhiễu dòng vòng lặp.

Độ tin cậy từ những chứng chỉ đo lường quốc tế khắt khe: Mỗi một chiếc đồng hồ ONICON mã hiệu FT-4600-050-000-09 trước khi đóng gói xuất xưởng đều được trải qua quy trình hiệu chuẩn ướt thực tế (Wet Calibration) trên các bệ thử chất lưu tiêu chuẩn và đi kèm Chứng nhận hiệu chuẩn truy xuất nguồn gốc viện NIST cùng tiêu chuẩn quốc tế ISO 17025. Lợi thế pháp lý và kỹ thuật này biến thiết bị thành cấu phần phần cứng cốt lõi phục vụ đắc lực cho các bài toán kiểm toán năng lượng tòa nhà, làm cơ sở dữ liệu tính toán lượng nhiệt tiêu thụ hệ BTU Metering, phục vụ công tác giám sát tự động hóa thông qua hệ thống quản lý tòa nhà BMS hoặc mạng điều khiển trung tâm PLC/SCADA nhà máy.

Đặc điểm cấu hình phần cứng hardened vượt trội:

• Dải Turndown Ratio siêu rộng (500:1): Thiết bị sở hữu dải đo tổng thể cực khủng đạt tỷ lệ 500:1, kết hợp với độ lặp lại phép đo duy trì ổn định ở mức cực mịn nhỏ hơn hoặc bằng cộng trừ 0.2%. Cơ chế này cho phép cảm biến bắt được những dòng chảy rò rỉ siêu nhỏ hoặc lưu lượng dòng chảy rớt thấp vào ban đêm, đồng thời vẫn bảo đảm độ chính xác đỉnh cao đạt mức cộng trừ 1% giá trị đọc trên dải Turndown vận hành định mức 25:1 khi hệ thống chạy hết công suất đỉnh vào mùa nắng nóng.

• Tín hiệu ngõ ra đồng bộ truyền xa: Cung pháp giải pháp ngõ ra kép thời gian thực bao gồm 1 cổng ngõ ra tương tự Analog 4-20mA tuyến tính mịn màng (để theo dõi lưu lượng tức thời) và 1 cổng ngõ ra số dạng xung Pulse Output kiểu tiếp điểm khô (tối ưu hóa cho việc đếm tổng lưu lượng tích lũy). Thiết bị vận hành mượt mà bằng nguồn điện dải linh hoạt 24 VAC/DC (chấp nhận từ 20 đến 28 VAC/DC), chịu áp suất làm việc tối đa lên tới 400 psi (tương đương khoảng 27.6 bar) và dải nhiệt độ môi chất kéo dài từ -18 độ C đến 121 độ C (tương đương 0 độ F đến 250 độ F). Thân ống đo được làm từ vật liệu Đồng thau không chì (Lead-Free Brass) chất lượng cao.

• Hãng sản xuất: ONICON Incorporated (Mỹ)

• Dòng sản phẩm: FT-4600 Series Inline Ultrasonic Flow Meters Portfolio

• Mã sản phẩm đầy đủ: FT-4600-050-000-09

• Công nghệ cốt lõi: Siêu âm chênh lệch thời gian truyền dẫn (Transit-Time Ultrasonic).

• Kích thước đường ống định danh: 1/2 inch / DN15.

• Kiểu kết nối cơ khí: Kết nối dạng ren NPT Thread công nghiệp tiêu chuẩn.

• Cấu trúc bộ phát (Transmitter Profile): Phiên bản không tích hợp màn hình hiển thị tại chỗ (No LCD display screen).

• Độ chính xác phép đo: Cộng trừ 1% giá trị đọc trên dải Turndown vận hành định mức 25:1.

• Độ lặp lại hệ thống: Biên độ sai số lặp lại cực tốt, nhỏ hơn hoặc bằng cộng trừ 0.2%.

• Tỷ số điều dải tổng thể: 500:1 Turndown Ratio.

• Nguồn điện vận hành (Power Supply): Dải nguồn xoay chiều/một chiều linh hoạt 24 VAC/DC (chấp nhận từ 20 đến 28 VAC/DC).

• Hệ thống tín hiệu ngõ ra tích hợp: * 1 x Ngõ ra tương tự: Analog 4-20mA (tuyến tính lưu lượng tức thời, có thể cấu hình tùy chỉnh).

  • 1 x Ngõ ra số dạng xung: Dry Contact Pulse Output (Xung tiếp điểm khô chuyên dụng đếm tổng tích lũy).

• Giao tiếp truyền thông mạng: Phiên bản tiêu chuẩn không tích hợp sẵn bo mạch truyền thông BACnet/Modbus mở rộng.

• Giới hạn nhiệt độ lưu chất: Từ -18 độ C đến 121 độ C (tương đương từ 0 độ F đến 250 độ F).

• Giới hạn áp suất làm việc cực hạn: Tối đa khoảng 400 psi (tương đương khoảng 27.6 bar).

• Vật liệu cấu tạo thân vỏ: Hợp kim Đồng thau không chì (Lead-Free Brass) chất lượng cao.

• Cấp vỏ bảo vệ hiện trường: Tiêu chuẩn công nghiệp NEMA 4 tích hợp đầu kết nối conduit kích thước 1/2 inch bảo vệ đường dây.

• Tiêu chuẩn chứng nhận: Chứng chỉ hiệu chuẩn traceable viện NIST và tiêu chuẩn kiểm định phòng thí nghiệm đạt chuẩn ISO 17025.

• Cơ cấu hao mòn cơ học: Hoàn toàn không chứa bộ phận chuyển động cánh quạt hay tuabin quay, triệt tiêu chi phí bảo trì (Zero Maintenance).

• Xuất xứ: 100% Sản xuất tại Mỹ (100% USA Origin).
