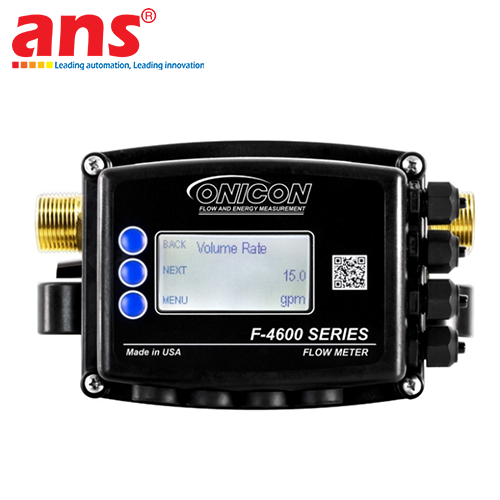

ONICON FT-4600-150-000-09

Giới thiệu tổng quan sản phẩm: Đồng hồ đo lưu lượng siêu âm dạng Inline ONICON FT-4600-150-000-09 thuộc phân khúc thiết bị quản lý quy trình tự động hóa chất lưu và kiểm toán điện năng cao cấp nhất hiện nay thuộc dòng sản phẩm FT-4600 Series, được nghiên cứu, phát triển và chế tạo nguyên chiếc 100% tại nhà máy công nghệ cao của hãng ở Mỹ (USA Origin). Trong cấu trúc cơ điện (M&E) của các hạ tầng trung tâm dữ liệu kỹ thuật số (Data Center), hệ thống điều hòa trung tâm HVAC công suất lớn, tòa nhà thông minh và các mạng lưới quản lý năng lượng, việc thu thập dữ liệu chất lưu trên các trục ống phân phối kích thước 1½ inch (DN40) đòi hỏi độ tin cậy tuyệt đối. Mã hiệu FT-4600-150-000-09 cung cấp một giải pháp đo lường thể tích dạng tĩnh hoàn hảo, loại bỏ hoàn toàn các cấu trúc cơ khí cánh quạt hay tuabin quay, giúp triệt tiêu hiện tượng mài mòn vật lý và duy trì tính minh bạch của phép đo bền bỉ theo thập kỷ.

Công nghệ đo siêu âm thời gian truyền dẫn vi sai (Differential Transit-Time): Bản chất vận hành của model FT-4600-150-000-09 dựa trên nền tảng vật lý của công nghệ Differential Transit-Time Ultrasonic (Siêu âm thời gian truyền dẫn vi sai) tân tiến. Thiết bị bố trí các cặp đầu dò acoustic chất lượng cao cố định dọc theo khoang ống đo kích thước 1½ inch dẫn môi chất. Khi chất lưu (nước sạch hoặc dung dịch hỗn hợp nước/glycol) luân chuyển chạy qua, đồng hồ liên tục phóng các xung sóng siêu âm tần số cao đi xuôi và ngược chiều dòng chảy để tính toán độ chênh lệch thời gian dịch chuyển cực kỳ nhỏ của chùm sóng âm.

Bộ xử lý kỹ thuật số thông minh tích hợp bên trong sẽ quy đổi dữ liệu hiệu số thời gian mịn này thành vận tốc dòng chảy thời gian thực với độ phân giải siêu cao. Do lòng ống đo inline được thiết kế nhẵn mịn, thông suốt và trống rỗng, thiết bị tạo ra mức tổn thất áp suất gần như bằng không, giúp bảo toàn áp suất tối đa cho hệ thống trục ống dẫn, giảm tải áp lực cho cụm bơm tăng áp Chiller và loại bỏ hoàn toàn rủi ro tắc nghẽn, kẹt rác cặn cơ học do cặn bẩn, oxit sắt lơ lửng gây ra.

[Hình vẽ mô tả nguyên lý đo siêu âm thời gian truyền dẫn vi sai]

🛠️ ƯU THẾ VẬN HÀNH VÀ CẤU HÌNH ĐIỆN TỬ ĐẮT GIÁ TỪ KỸ SƯ HÃNG:

• Ngõ ra xung bán dẫn cách ly (Isolated Solid-State Pulse Output): Thay vì sử dụng các tiếp điểm cơ khí thông thường dễ bị rơ và rỉ sét theo thời gian, thiết bị sử dụng linh kiện bán dẫn tĩnh cao cấp (Solid-State). Kết hợp với cơ chế cách ly điện trường (Isolated), cổng ngõ ra xung này triệt tiêu hoàn toàn hiện tượng hồ quang, có tuổi thọ vận hành gần như vô hạn và chống chịu xuất sắc trước các sóng nhiễu điện từ trường phát ra từ các biến tần công suất lớn của hệ thống bơm Chiller, bảo đảm bộ đếm tổng hệ BTU Meter luôn nhận diện đúng dữ liệu truyền về.

• Thiết kế tĩnh không hiển thị (Blind Transmitter): Cấu hình mã hàng này loại bỏ phần màn hình LCD tại chỗ, được tối ưu hóa chuyên biệt cho các trục đường ống lắp đặt trên cao, không gian hẹp hoặc các tủ kỹ thuật ngầm. Điều này giúp giảm thiểu điện năng tiêu thụ tổng thể của thiết bị xuống mức cực thấp (tối đa không quá 5 VA Max), đồng thời bảo vệ các bo mạch tính toán an toàn trước các va đập vật lý cơ học bên ngoài hiện trường.

Năng lực Hardened chống chịu môi trường khắc nghiệt: Toàn bộ cụm mạch điện tử và bộ phát tín hiệu được bao bọc cách ly bên trong lớp vỏ bảo vệ đạt chuẩn công nghiệp nặng NEMA 4, mang lại khả năng kháng bụi tuyệt đối và chống chịu tốt các tia nước phun áp lực mạnh ngoài hiện trường. Thiết bị vận hành ổn định trên dải nguồn linh hoạt từ 20 đến 28 VAC/DC. Đồng hồ sở hữu dải chịu tải vật lý mạnh mẽ, vận hành ổn định trong dải nhiệt độ môi chất kéo dài từ -18 độ C đến 121 độ C (tương đương 0 độ F đến 250 độ F) và quản lý an toàn áp suất làm việc cực hạn của đường ống lên tới 400 psi (tương đương khoảng 27.6 bar). Thân ống đo được đúc từ vật liệu Đồng thau không chì (Lead-Free Brass) cao cấp, hoàn toàn tương thích và an toàn cho các hệ thống nước sinh hoạt sạch và nước ngậm hóa chất phụ gia hệ điều hòa.

• Hãng sản xuất: ONICON Incorporated (Mỹ)

• Dòng sản phẩm: FT-4600 Series Inline Ultrasonic Flow Meters Portfolio

• Mã sản phẩm đầy đủ: FT-4600-150-000-09

• Công nghệ cốt lõi: Siêu âm chênh lệch thời gian truyền dẫn vi sai (Differential Transit-Time Ultrasonic).

• Kích thước đường ống định danh: 1½ inch / DN40.

• Kiểu lắp đặt cơ khí: Thiết kế gá lắp dạng inline tiêu chuẩn công nghiệp.

• Độ chính xác phép đo: Cộng trừ 1% giá trị đo trên toàn dải vận hành định mức (25:1 turndown).

• Độ lặp lại hệ thống: Biên độ sai số lặp lại đạt độ mịn cực cao, nhỏ hơn hoặc bằng cộng trừ 0.2%.

• Tỷ số điều dải tổng thể (Turndown Ratio): 500:1 Turndown, bắt trọn các dòng lưu lượng siêu thấp hoặc trace rò rỉ ban đêm.

• Nguồn điện vận hành (Power Supply): Dải nguồn xoay chiều/một chiều linh hoạt 20–28 VAC/DC.

• Mức tiêu hao năng lượng: Tối đa không quá 5 VA Max.

• Hệ thống tín hiệu ngõ ra tích hợp: * 1 x Ngõ ra tương tự: Analog 4–20mA (tuyến tính với lưu lượng dòng chảy).

  • 1 x Ngõ ra số dạng xung: Isolated Solid-State Pulse (Xung mạch bán dẫn tĩnh cách ly chống nhiễu tuyệt đối).

• Giới hạn nhiệt độ lưu chất: Từ -18 độ C đến 121 độ C (tương đương từ 0 độ F đến 250 độ F).

• Giới hạn áp suất làm việc cực hạn: Tối đa khoảng 400 psi (tương đương khoảng 27.6 bar).

• Vật liệu cấu tạo thân vỏ: Hợp kim Đồng thau không chì (Lead-Free Brass) chất lượng cao.

• Cấp vỏ bảo vệ hiện trường: Tiêu chuẩn công nghiệp NEMA 4.

• Tiêu chuẩn chứng nhận kiểm định: Đạt chứng chỉ hiệu chuẩn traceable viện NIST Hoa Kỳ và tiêu chuẩn phòng thí nghiệm đạt chuẩn ISO 17025.

• Xuất xứ: 100% Sản xuất tại Mỹ (100% USA Origin).
