ONICON FT-4600-050-020-09

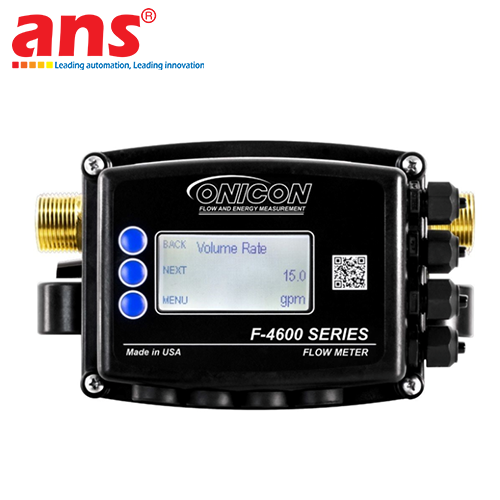

Giới thiệu tổng quan sản phẩm: Đồng hồ đo lưu lượng siêu âm dạng Inline ONICON FT-4600-050-020-09 là giải pháp công nghệ đo lường chất lưu phân khúc cao cấp thuộc dòng sản phẩm FT-4600 Series, được nghiên cứu, phát triển và chế tạo nguyên chiếc 100% tại nhà máy công nghệ cao của hãng ở Mỹ (USA Origin). Đối với các hạ tầng cơ điện tòa nhà thương mại lớn, hệ thống điều hòa trung tâm HVAC công suất cao, trạm bơm Chiller của trung tâm dữ liệu mạng (Data Center) hay các tổ hợp nhà máy sản xuất, việc kiểm soát chính xác lưu lượng trên các trục ống nhánh kích thước nhỏ 1/2 inch (DN15) đòi hỏi độ tin cậy dữ liệu và độ bền cơ học tối đa. Mã hiệu FT-4600-050-020-09 đại diện cho cấu trúc đo lường thể tích dạng tĩnh hoàn hảo, loại bỏ hoàn toàn các cơ cấu cánh quạt hay tuabin quay, giúp triệt tiêu hiện tượng hao mòn vật lý cơ khí và duy trì độ ổn định phép đo vững chắc theo thời gian.

Công nghệ đo siêu âm Transit-Time chênh lệch thời gian nâng cao: Bản chất vận hành của model FT-4600-050-020-09 dựa trên nền tảng vật lý của công nghệ Transit-Time Ultrasonic (Siêu âm thời gian truyền dẫn). Thiết bị bố trí các cặp đầu dò acoustic chất lượng cao cố định dọc theo khoang ống đo 1/2 inch dẫn môi chất. Khi chất lưu (nước sạch hoặc dung dịch nước/glycol) chuyển động chạy qua, đồng hồ liên tục phóng các xung sóng siêu âm tần số cao đi xuôi và ngược chiều dòng chảy để tính toán độ chênh lệch thời gian dịch chuyển cực kỳ nhỏ của chùm sóng âm. Bộ xử lý kỹ thuật số tinh vi bên trong sẽ quy đổi dữ liệu thời gian mịn này thành vận tốc dòng chảy thời gian thực với độ phân giải siêu cao. Do lòng ống đo inline được thiết kế nhẵn mịn, thông suốt và trống rỗng, thiết bị tạo ra mức tổn thất áp suất gần như bằng không, giúp bảo toàn áp suất tối đa cho hệ thống trục ống dẫn, giảm tải áp lực cho cụm bơm tăng áp Chiller và loại bỏ hoàn toàn rủi ro tắc nghẽn, kẹt rác cặn cơ học.

🛠️ YÊU CẦU LẮP ĐẶT VÀ CẤU HÌNH PHẦN CỨNG TỪ KỸ SƯ HIỆN TRƯỜNG:

• Thiết kế tĩnh không màn hình: Mã cấu hình 050-020-09 được nhà sản xuất ONICON tối ưu hóa cho các vị trí gá lắp khuất, hoặc các tủ kỹ thuật nơi không yêu cầu giám sát trực quan tại chỗ. Thiết bị không tích hợp màn hình hiển thị tại chỗ nhằm tối ưu hóa chi phí phần cứng và tăng độ bền trong môi trường rung động. Toàn bộ cụm mạch điện tử được bao bọc trong lớp vỏ NEMA 4 chuẩn công nghiệp, bảo đảm khả năng kháng bụi tuyệt đối và chống lại các tia nước áp lực từ mọi hướng.

• Ngõ ra xung cách ly (Isolated Pulse Output): Một ưu thế vượt trội của cấu hình này là trang bị ngõ ra xung dạng cách ly (Isolated Pulse Output). Khác với các dòng xung điện áp thông thường, cơ chế cách ly giúp bảo vệ thiết bị trước các xung điện áp ngược, nhiễu điện từ trường từ các biến tần hoặc thiết bị đóng cắt trong tủ điện, bảo đảm tín hiệu truyền về bộ đếm tổng hoặc PLC luôn chính xác tuyệt đối.

Đặc điểm cấu hình phần cứng hardened vượt trội:

• Dải Turndown Ratio siêu rộng (500:1): Thiết bị sở hữu dải đo tổng thể cực khủng đạt tỷ lệ 500:1, kết hợp với độ lặp lại phép đo duy trì ổn định ở mức cực mịn nhỏ hơn hoặc bằng cộng trừ 0.2%. Cơ chế này cho phép cảm biến bắt được những dòng chảy rò rỉ siêu nhỏ vào ban đêm, đồng thời vẫn bảo đảm độ chính xác đỉnh cao đạt mức cộng trừ 1% giá trị đọc trên dải Turndown vận hành định mức 25:1 khi hệ thống chạy hết công suất đỉnh vào mùa nắng nóng.

• Tín hiệu ngõ ra đồng bộ truyền xa: Cung cấp giải pháp ngõ ra kép thời gian thực bao gồm 1 cổng ngõ ra tương tự Analog 4-20mA tuyến tính mịn màng (để theo dõi lưu lượng tức thời) và 1 cổng ngõ ra số dạng xung Isolated Pulse Output (tối ưu hóa cho việc đếm tổng lưu lượng tích lũy). Thiết bị vận hành mượt mà bằng nguồn điện dải linh hoạt 24 VAC/DC (chấp nhận từ 20 đến 28 VAC/DC), chịu nhiệt dải rộng từ -18 độ C đến 121 độ C (tương đương 0 độ F đến 250 độ F). Thân ống đo được làm từ vật liệu Đồng thau không chì (Lead-Free Brass) chất lượng cao, chịu áp suất lên tới 400 psi (27.6 bar).

• Hãng sản xuất: ONICON Incorporated (Mỹ)

• Dòng sản phẩm: FT-4600 Series Inline Ultrasonic Flow Meters Portfolio

• Mã sản phẩm đầy đủ: FT-4600-050-020-09

• Công nghệ cốt lõi: Siêu âm chênh lệch thời gian truyền dẫn (Transit-Time Ultrasonic).

• Kích thước đường ống định danh: 1/2 inch / DN15.

• Kiểu kết nối cơ khí: Kết nối dạng ren tiêu chuẩn.

• Cấu trúc bộ phát (Transmitter Profile): Phiên bản không tích hợp màn hình hiển thị tại chỗ (No LCD display screen).

• Độ chính xác phép đo: Cộng trừ 1% giá trị đọc trên dải Turndown vận hành định mức 25:1.

• Độ lặp lại hệ thống: Biên độ sai số lặp lại cực tốt, nhỏ hơn hoặc bằng cộng trừ 0.2%.

• Tỷ số điều dải tổng thể: 500:1 Turndown Ratio.

• Nguồn điện vận hành (Power Supply): Dải nguồn xoay chiều/một chiều linh hoạt 24 VAC/DC (chấp nhận từ 20 đến 28 VAC/DC).

• Hệ thống tín hiệu ngõ ra tích hợp: * 1 x Ngõ ra tương tự: Analog 4-20mA (tuyến tính lưu lượng tức thời, có thể cấu hình tùy chỉnh).

  • 1 x Ngõ ra số dạng xung: Isolated Pulse Output (xung cách ly chống nhiễu chuyên dụng đếm tổng tích lũy).

• Giới hạn nhiệt độ lưu chất: Từ -18 độ C đến 121 độ C (tương đương từ 0 độ F đến 250 độ F).

• Giới hạn áp suất làm việc cực hạn: Tối đa khoảng 400 psi (tương đương khoảng 27.6 bar).

• Vật liệu cấu tạo thân vỏ: Hợp kim Đồng thau không chì (Lead-Free Brass) chất lượng cao.

• Cấp vỏ bảo vệ hiện trường: Tiêu chuẩn công nghiệp NEMA 4.

• Cơ cấu hao mòn cơ học: Hoàn toàn không chứa bộ phận chuyển động cánh quạt hay tuabin quay, triệt tiêu chi phí bảo trì (Zero Maintenance).

• Xuất xứ: 100% Sản xuất tại Mỹ (100% USA Origin).
