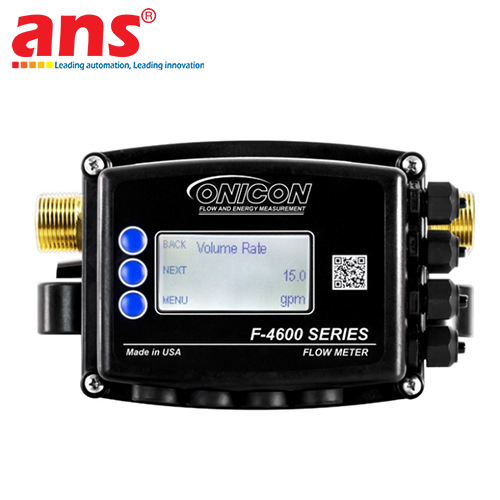

ONICON FT-4600-010-020-09

Giới thiệu tổng quan sản phẩm:

Đồng hồ đo lưu lượng siêu âm dạng Inline ONICON FT-4600-010-020-09 là giải pháp đo lường chất lưu phân khúc công nghệ cao cấp thuộc FT-4600 Series, được nghiên cứu, phát triển và chế tạo nguyên chiếc 100% tại nhà máy công nghệ cao của hãng ở Mỹ (USA Origin). Đối với các hạ tầng cơ điện tòa nhà thương mại hiện đại, trung tâm dữ liệu dữ liệu lớn (Data Center) hay các tổ hợp nhà máy công nghiệp tự động, việc kiểm soát lưu lượng dòng chảy trên các nhánh ống phân phối 1 inch (DN25) yêu cầu độ tin cậy cơ học tối đa. Mã hiệu FT-4600-010-020-09 đại diện cho kiến trúc đo lường thể tích dạng tĩnh hoàn hảo, loại bỏ hoàn toàn các cơ cấu cánh quạt hay tuabin quay, giúp triệt tiêu hiện tượng hao mòn vật lý cơ khí và mang lại độ ổn định vận hành vượt thời gian.

Công nghệ siêu âm chênh lệch thời gian Transit-Time:

Bản chất vận hành của model FT-4600-010-020-09 dựa trên nguyên lý Transit-Time Ultrasonic (Siêu âm thời gian truyền dẫn) hiện đại. Thiết bị sử dụng các cặp đầu dò acoustic chất lượng cao được tích hợp cố định dọc theo lòng ống đo 1 inch. Khi chất lưu (nước hoặc hỗn hợp nước/glycol) chuyển động chạy qua, đồng hồ liên tục phóng các xung sóng siêu âm tần số cao đi xuôi và ngược chiều dòng chảy để tính toán độ chênh lệch thời gian dịch chuyển cực nhỏ của chùm sóng âm. Bộ xử lý kỹ thuật số tinh vi bên trong sẽ quy đổi dữ liệu thời gian này thành vận tốc dòng chảy thời gian thực với độ mịn và độ chính xác tiệm cận mức tuyệt đối. Do lòng ống đo hoàn toàn trống rỗng, thiết bị bảo toàn áp suất tối đa cho hệ thống đường ống, giảm tải áp lực cho cụm bơm tăng áp và loại bỏ hoàn toàn nguy cơ tắc nghẽn, kẹt rác cặn cơ học do oxit sắt lơ lửng gây ra.

🛠️ YÊU CẦU LẮP ĐẶT VÀ KHUYẾN CÁO HIỆN TRƯỜNG TỪ KỸ SƯ:

• Kết nối cơ khí Male NPT 1 inch: Thiết bị gá lắp inline bằng kiểu ren ngoài Male NPT Threaded tiêu chuẩn 1 inch. Khi tiến hành thi công, kỹ sư cơ điện cần sử dụng băng keo cao su non hoặc hợp chất làm kín ren chuyên dụng chịu áp để đảm bảo mối nối không bị rò rỉ dưới áp suất vận hành lớn của hệ thống Chiller.

• Đoạn ống thẳng ổn định dòng chảy: Nhằm duy trì biên độ độ chính xác lý tưởng $\pm1\%$ giá trị đọc, vị trí lắp đặt đồng hồ cần đáp ứng khoảng cách đoạn ống thẳng (Straight pipe run) tối thiểu ở phía trước (Upstream) và phía sau (Downstream) theo đúng khuyến nghị từ cẩm nang lắp đặt của hãng để triệt tiêu hiện tượng dòng chảy bị xoáy gợn sóng hoặc bong bóng khí xâm thực.

Độ tin cậy từ những chứng chỉ đo lường quốc tế khắt khe:

Mỗi một chiếc đồng hồ ONICON mã hiệu FT-4600-010-020-09 trước khi đóng gói xuất xưởng đều được trải qua quy trình kiểm tra nghiêm ngặt trên bệ thử chất lưu thực tế (Wet Calibration) và đi kèm Chứng nhận hiệu chuẩn truy xuất nguồn gốc NIST (NIST Traceable) cùng tiêu chuẩn ISO 17025 chuẩn quốc tế. Lợi thế này biến thiết bị thành cấu phần phần cứng cốt lõi phục vụ đắc lực cho các bài toán kiểm toán năng lượng tòa nhà, tối ưu hóa cụm máy làm lạnh trung tâm và làm cơ sở minh bạch để tính toán chi phí tiêu thụ điện năng/BTU nội bộ của các phân xưởng sản xuất.

Đặc điểm cấu hình phần cứng hardened vượt trội:

• Tỷ số điều dải mở rộng (500:1 Turndown): Thiết bị sở hữu dải đo tổng thể cực khủng đạt tỷ lệ 500:1, kết hợp với độ lặp lại phép đo duy trì ổn định ở mức $\pm0.2\%$. Cơ chế này cho phép cảm biến bắt được những dòng chảy rò rỉ siêu nhỏ vào ban đêm hoặc giai đoạn hệ thống hoạt động thấp tải, đồng thời vẫn bảo đảm độ chính xác đỉnh cao đạt mức $\pm1\%$ giá trị đọc trên dải Turndown vận hành 25:1 khi hệ thống chạy hết công suất mùa hè.

• Tín hiệu ngõ ra đồng bộ: Cung cấp giải pháp ngõ ra kép thời gian thực bao gồm ngõ ra Analog 4-20mA tuyến tính mịn màng và 1 ngõ ra xung (1 Pulse Output). Toàn bộ cụm mạch xử lý và màn hình được bao bọc trong lớp vỏ đạt chuẩn bảo vệ NEMA 4 công nghiệp, kháng bụi tuyệt đối và chống chịu các tia nước áp lực mạnh, hoạt động an toàn dưới áp suất làm việc tối đa lên tới 400 psi và dải nhiệt độ môi chất kéo dài từ 0 đến 250°F (-18 đến 121°C).

Thông số kỹ thuật chi tiết:

• Hãng sản xuất: ONICON Incorporated (Mỹ)

• Dòng sản phẩm: FT-4600 Series Inline Ultrasonic Flow Meters Portfolio

• Mã sản phẩm đầy đủ: FT-4600-010-020-09

• Công nghệ cốt lõi: Siêu âm chênh lệch thời gian truyền dẫn (Transit-Time Ultrasonic).

• Kích thước danh nghĩa: 1 inch (DN25).

• Kiểu kết nối cơ khí: Ren ngoài Male NPT Threaded công nghiệp tiêu chuẩn.

• Độ chính xác phép đo: $\pm1\%$ giá trị đọc trên dải Turndown vận hành định mức 25:1.

• Độ lặp lại hệ thống: Biên độ sai số lặp lại cực tốt $\pm0.2\%$.

• Dải Turndown tổng thể: Tỷ số dải đo siêu mở rộng lên tới 500:1.

• Nguồn điện vận hành (Power Supply): Dải nguồn linh hoạt từ 20–28 VAC/DC.

• Hệ thống tín hiệu ngõ ra: * 1 x Kênh ngõ ra Analog: 4–20mA (tuyến tính với lưu lượng tức thời).

  • 1 x Kênh ngõ ra số: 1 Pulse Output (chuyên dụng đếm tổng lưu lượng tích lũy).

• Giới hạn nhiệt độ môi chất: 0 đến 250°F (-18 đến 121°C).

• Giới hạn áp suất làm việc cực hạn: Tối đa khoảng 400 psi.

• Cấp vỏ bảo vệ hiện trường: Tiêu chuẩn NEMA 4 (Kháng bụi bẩn, kín tia nước phun áp lực mạnh).

• Tiêu chuẩn hiệu chuẩn chứng nhận: Chứng chỉ hiệu chuẩn traceable theo viện NIST và tiêu chuẩn phòng thí nghiệm đạt chuẩn ISO 17025.

• Cơ cấu chuyển động cơ học: Hoàn toàn không có bộ phận cơ khí quay chuyển động, triệt tiêu hao mòn vật lý, yêu cầu bảo trì cực thấp.

• Xuất xứ: 100% Sản xuất tại Mỹ (100% USA Origin).
