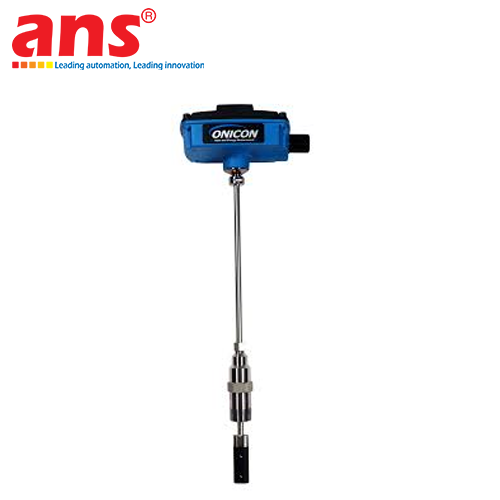

ĐỒNG HỒ ĐO LƯU LƯỢNG ĐIỆN TỪ DẠNG CHÈN ONICON FT-3400-100-1F61

TỔNG QUAN CHI TIẾT CHUYÊN SÂU S SẢN PHẨM
ONICON FT-3400-100-1F61 là dòng thiết bị đồng hồ/cảm biến đo lường lưu lượng điện từ cấu trúc dạng chèn công nghệ cao (Insertion Electromagnetic Flowmeter), thuộc hệ sinh thái sản phẩm FT-3400 Series cao cấp được nghiên cứu, phát triển và chế tạo nguyên khối 100% tại Hoa Kỳ bởi tập đoàn công nghệ đo lường năng lượng danh tiếng ONICON Incorporated. Thiết bị định vị phân khúc là giải pháp đo lường lưu lượng dòng chảy chất lỏng dẫn điện hàng đầu hiện nay chuyên dụng cho các hệ thống HVAC (Điều hòa không khí trung tâm quy mô lớn), mạng lưới quản lý năng lượng tòa nhà thông minh, hạ tầng trung tâm dữ liệu (Data Center) và các nhà máy công nghiệp nặng. Thiết bị hoạt động dựa trên định luật cảm ứng điện từ Faraday tiên tiến, kết hợp giữa kết cấu vật liệu chịu lực cao dẻo dai và vi mạch chuyển đổi đa ngõ ra thông minh. Sự xuất hiện của mã cấu hình đặc hiệu "1F61" thể hiện thiết bị đã được lập trình hiệu chuẩn, calib dải tuyến tính và cấu hình tỷ lệ số chính xác ngay tại nhà máy Hoa Kỳ dựa trên thông số đường kính trong ống mục tiêu của khách hàng, đem lại độ tin cậy dữ liệu tối cao, triệt tiêu mọi sai số đo lường thực địa và sẵn sàng kết nối trực tiếp vào các trung tâm BMS điều khiển điều khiển mà không cần thiết lập lại phần mềm phức tạp.

CƠ CHẾ "CHÈN NÓNG" HOT TAP DESIGN – LẮP ĐẶT LINH HOẠT KHÔNG DỪNG HỆ THỐNG
Ưu điểm cơ học lớn nhất và mang lại giá trị vận hành vượt trội nhất của model ONICON FT-3400-100-1F61 nằm ở kết cấu thiết kế chèn nóng (Hot Tap Installation). Trong các nhà máy công nghiệp lớn, trung tâm dữ liệu hay bệnh viện vận hành liên tục, việc dừng hoàn toàn các cụm máy bơm tổng hoặc xả cạn hàng ngàn khối chất lỏng tuần hoàn trong đường ống để lắp đặt hoặc bảo trì một thiết bị đo lưu lượng thông thường là một phương án tiêu tốn chi phí và thời gian dừng máy vô cùng khổng lồ. Với FT-3400-100-1F61, nhờ bộ chuyển đổi ty cắm chèn nóng đi kèm hệ van bi cách ly cơ học chắc chắn, kỹ thuật viên có thể tiến hành khoan chèn và cắm sâu đầu dò cảm biến vào đúng tâm lòng ống đang có nước lưu thông dưới áp lực làm việc cao, hoặc rút ty cảm biến ra để chu trình vệ sinh thấu kính định kỳ mà hoàn toàn không cần tắt máy bơm, không cần xả nước và hoàn toàn không gây gián đoạn mạch máy (No system shutdown).

NGUYÊN LÝ ĐIỆN TỪ FARADAY VÀ THIẾT KẾ ĐẦU DÒ "KHÔNG BỘ PHẬN CHUYỂN ĐỘNG"
Cảm biến đo tốc độ dòng chảy chất lỏng dựa trên nền tảng Định luật cảm ứng điện từ Faraday: khi chất lỏng dẫn điện chuyển động xuyên qua một từ trường do đầu cảm biến tạo ra, một suất điện động cảm ứng sẽ xuất hiện giữa các điện cực tiếp xúc, biên độ điện áp này tỷ lệ thuận trực tiếp với vận tốc của dòng chảy.
- Điểm bứt phá của dòng máy này là thiết kế thấu kính đầu dò hoàn toàn "không có bộ phận chuyển động cơ học" (no moving parts). Khác biệt hoàn toàn với dòng đồng hồ dạng turbine hay cánh quạt cơ học truyền thống vốn là linh kiện cực kỳ dễ bị mài mòn, bám cặn rỉ sét, hoặc kẹt cứng gãy cánh bởi các hạt dăm, chất rắn lơ lửng, bùn vi sinh và tảo dồi dào trong môi trường nước giải nhiệt tuần hoàn hở (Condenser Water) chảy qua tháp giải nhiệt Cooling Tower. Đầu dò của FT-3400 cấu tạo từ nhựa kỹ thuật cao cấp XAREC kết hợp các điện cực bằng vật liệu thép không gỉ 316 Stainless Steel chịu lực, giúp thiết bị hoàn toàn miễn nhiễm trước các tác nhân mài mòn vật lý, kéo dài tuổi thọ trường kỳ qua nhiều thập kỷ vận hành liên tục.

ĐỘ CHÍNH XÁC VÙNG LƯU LƯỢNG THẤP DÀI CHILLER VÀ CẤU HÌNH ĐẶC HIỆU ĐUÔI 1F61
- Đảm bảo phép toán công suất BTU Chiller tối ưu: Tại các hệ thống nước lạnh (Chilled Water) tuần hoàn, vào các thời điểm thấp tải, tốc độ dòng nước chảy qua đường ống thường chuyển động cực kỳ chậm (dưới 2 ft/s). Các đồng hồ đo phổ thông thường bị mất tín hiệu hoàn toàn hoặc phát sinh sai số nhảy số liên tục tại dải cự ly này. ONICON FT-3400-100-1F61 sở hữu mạch lọc số độ nhạy cao, duy trì độ chính xác ấn tượng đạt ±1.0% giá trị đọc ở dải tốc độ từ 2 - 20 ft/s, và khóa chặt sai số vi mô không đổi ở mức ±0.02 ft/s đối với các dòng chảy siêu chậm dưới 2 ft/s, cung cấp dữ liệu đầu vào chuẩn xác nhất cho phép toán BTU công suất lạnh của tòa nhà.
- Cấu hình xuất xưởng đặc hiệu -100-1F61: Đoạn mã hậu tố định danh quy định độ dài ty cắm (Stem length) được cắt gọt cơ học milimet để đầu dò nằm đúng vị trí 1/2 đường kính ống mục tiêu. Đồng thời, hệ số tỷ lệ xung (Pulse scaling) và dải đo tín hiệu đầu ra của thiết bị (gồm dải Analog 4-20mA, 0-10V, xung tần số 0-500Hz, xung tỷ lệ Scalable Pulse) đã được các kỹ sư ONICON nạp sẵn vào bộ nhớ ROM tương ứng với đường kính trong chi tiết của ống, giúp triệt tiêu hoàn toàn sai số do gá lắp thủ công gây ra.

TIÊU CHUẨN ĐOẠN ỐNG THẲNG LẮP ĐẶT BẮT BUỘC (10D / 5D) ĐỂ TRÁNH NHIỄU DÒNG CHẢY
Để cảm biến đo lưu lượng điện từ dạng chèn hoạt động đúng với độ chính xác công bố của nhà sản xuất, việc lựa chọn vị trí thi công trên đường ống phải tuân thủ nghiêm ngặt quy tắc hình học thủy động lực học về Đoạn ống thẳng (Straight pipe run requirements). Dòng chảy chất lỏng khi đi qua các đoạn cua, co cút, van chặn hoặc máy bơm sẽ sinh ra các xoáy lốc nhiễu loạn và dòng chảy không đồng đều, làm sai lệch kết quả đo của điện cực chèn.
- Tiêu chuẩn gá đặt: Vị trí chèn cảm biến bắt buộc phải nằm trên một đoạn ống thẳng thông suốt, với chiều dài đoạn ống thẳng phía trước cảm biến (Upstream) tối thiểu bằng 10 lần đường kính định danh của ống (10D) và chiều dài đoạn ống thẳng phía sau cảm biến (Downstream) tối thiểu bằng 5 lần đường kính ống (5D), tính từ các điểm gây nhiễu gần nhất (như van, co, bơm). Việc tuân thủ quy chuẩn 10D/5D này giúp dòng chảy chất lỏng ổn định hoàn toàn về trạng thái dòng chảy tầng (Laminar flow), đảm bảo thấu kính điện cực ghi nhận biên độ điện áp một cách nhạy bén và chuẩn xác nhất.

THÔNG SỐ ĐO LƯỜNG VÀ ĐẶC TÍNH QUANG HỌC
- Hãng sản xuất chế tạo: ONICON Incorporated (Hoa Kỳ - USA)
- Dòng sản phẩm đại diện: Series FT-3400 Lineup
- Mã hiệu cấu hình chi tiết: FT-3400-100-1F61
- Nguyên lý đo lường: Cảm ứng điện từ trường (Electromagnetic Induction) theo định luật Faraday
- Kiểu cấu trúc lắp đặt: Dạng ty chèn trực tiếp vào trong lòng ống (Insertion type)
- Thiết kế lắp đặt cơ học: Cơ chế chèn nóng Hot Tap kết hợp cụm van bi cách ly, cho phép tháo lắp gá gỡ ty cảm biến dưới áp lực dòng chảy, không cần tắt bơm xả nước hệ thống.
- Kích thước đường ống áp dụng: Dải rộng từ 3" đến 72" (Tương đương đường kính định danh DN80 – DN1800 metric)
- Độ dẫn điện tối thiểu của chất lỏng đo: 25 μS/cm (Chuyên dụng cho môi trường nước sạch, nước giải nhiệt, nước lạnh Chiller, nước Boiler)

ĐỘ CHÍNH XÁC VÀ HIỆU SUẤT TỐC ĐỘ DÒNG CHẢY
- Sai số biên độ đo lường (Accuracy):
  + Trong dải vận tốc chuyển động dòng chảy từ 2 đến 20 ft/s (0.6 - 6.1 m/s): ±1.0% của giá trị đọc thực tế
  + Trong dải vận tốc chuyển động siêu chậm dưới 2 ft/s (0.6 m/s): Sai số cố định vi mô ±0.02 ft/s (±0.006 m/s)
- Kết cấu thấu kính đầu dò: Thiết kế thể rắn chắc chắn hoàn toàn không có bộ phận chuyển động cơ học (No moving parts), triệt tiêu nguy cơ kẹt rác, bám rỉ sét mạt phôi công nghiệp.

THÔNG SỐ ĐIỆN VÀ ĐẶC TÍNH TÍN HIỆU NGÕ RA
- Điện áp nguồn cung cấp (Supply Voltage): 20 ... 28 VDC HOẶC 20 ... 28 VAC (Dải nguồn linh hoạt công nghiệp)
- Hệ thống ngõ ra đa tín hiệu xử lý đồng thời (Outputs array):
  + 1 x Ngõ ra Analog dòng điện: 4-20 mA dòng điện số tiêu chuẩn
  + 1 x Ngõ ra Analog điện áp: 0-10 V (Hoặc cấu hình linh hoạt dải 0-5 V)
  + 1 x Ngõ ra xung tần số (Frequency Output): Dải từ 0 đến 500 Hz tỷ lệ tuyến tính theo vận tốc dòng
  + 1 x Ngõ ra xung quy mô (Scalable Pulse): Chuyên dụng cho chu trình đếm tổng lưu lượng tích lũy

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU
- Áp suất làm việc giới hạn tối đa (Max. Working Pressure): 400 psi (Tương đương áp lực tĩnh khoảng 27.5 bar)
- Nhiệt độ môi trường chất lỏng đo cho phép: -9°C đến 121°C (Thermal spectrum dẻo dai)
- Vật liệu chế tạo bộ phận tiếp xúc nước (Wetted parts): Thép không gỉ cao cấp chuẩn 316 Stainless Steel (316 SS)
- Vật liệu bề mặt đầu dò cảm biến: Nhựa kỹ thuật chịu mài mòn XAREC cao cấp
- Tiêu chuẩn bọc bảo vệ vỏ ngoài: NEMA 4 (Tương đương tiêu chuẩn quốc tế IP66, cấu trúc vỏ hợp kim nhôm đúc chịu thời tiết kháng bụi nước mạnh)

TIÊU CHUẨN CHỨNG NHẬN VÀ QUY CÁCH THI CÔNG HÌNH HỌC
- Quy cách đoạn ống thẳng bắt buộc (Straight pipe run): Thượng nguồn (Phía trước cảm biến) tối thiểu 10D; Hạ nguồn (Phía sau cảm biến) tối thiểu 5D tính từ điểm gây nhiễu động dòng chảy gần nhất.
- Chứng nhận chất lượng kiểm định quốc tế: Chứng nhận an toàn điện công nghiệp UL, Tiêu chuẩn an toàn nước sinh hoạt dân dụng quốc tế ANSI/NSF 61.
- Đặc tính cáp kết nối: Trang bị tuyến cáp tín hiệu bọc nhựa PVC đúc liền liền thân máy bền bỉ, tối ưu độ bọc kín vi mạch.
