ONICON FT-4600-020-000-09

Giới thiệu tổng quan sản phẩm:

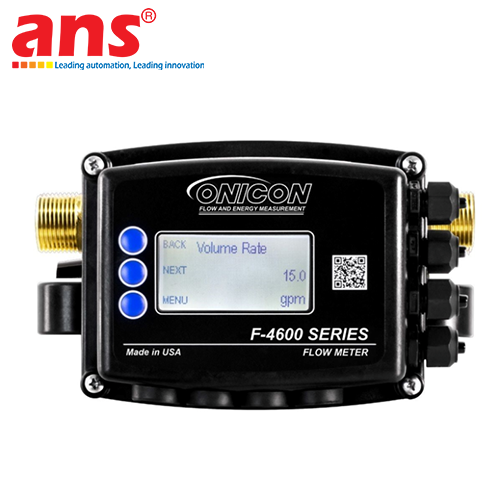

Đồng hồ đo lưu lượng siêu âm dạng Inline ONICON FT-4600-020-000-09 đại diện cho giải pháp đo lường chất lưu phân khúc công nghệ cao cấp nhất hiện nay thuộc dòng sản phẩm FT-4600 Series, được nghiên cứu, phát triển và chế tạo nguyên chiếc 100% tại nhà máy của hãng ở Mỹ (USA Origin). Đối với các hạ tầng cơ điện tòa nhà thương mại quy mô lớn, trung tâm dữ liệu dữ liệu mạng (Data Center), tổ hợp khách sạn cao cấp hay trạm năng lượng nhà máy công nghiệp, việc thu thập dữ liệu dòng chảy mượt mà, liên tục và chính xác là điều kiện tiên quyết để thực hiện các bài toán kiểm toán năng lượng hiệu quả. Mã sản phẩm FT-4600-020-000-09 cung cấp một giải pháp đo lường thể tích dạng tĩnh hoàn hảo, loại bỏ hoàn toàn các cơ cấu cơ khí chuyển động quay giúp triệt tiêu hiện tượng hao mòn vật lý và duy trì độ tin cậy của dữ liệu đo theo thời gian.

Công nghệ siêu âm Transit-Time chênh lệch thời gian hiện đại:

Bản chất vận hành của model FT-4600-020-000-09 dựa trên nền tảng vật lý của công nghệ Ultrasonic Transit-Time (Siêu âm thời gian truyền dẫn) tân tiến. Thiết bị bố trí các đầu dò acoustic thu phát sóng siêu âm đối xứng nhau dọc theo trục khoang đo. Bằng cách phóng liên tục các chùm xung siêu âm tần số cao đi xuôi và ngược dòng dịch chuyển của lưu chất, bộ vi xử lý điện tử tinh vi bên trong sẽ tính toán độ chênh lệch thời gian di chuyển ($\Delta t$) cực kỳ nhỏ của sóng âm. Từ hiệu số thời gian mịn này, vận tốc dòng chảy thực tế được xác định với độ chính xác tối ưu. Do lòng ống đo thiết kế inline hoàn toàn thông suốt, nhẵn mịn và trống rỗng, thiết bị bảo toàn áp suất tối đa cho đường ống dẫn, giúp hệ thống không bị tổn thất áp suất lực bơm, ngăn ngừa nguy cơ tụt áp đầu nguồn và triệt tiêu hoàn toàn rủi ro kẹt cặn bẩn, cát mịn, mảnh rác nhỏ hay các hạt oxit sắt lơ lửng.

🛠️ ƯU THẾ VẬN HÀNH VÀ KHUYẾN CÁO HIỆN TRƯỜNG TỪ KỸ SƯ SẢN XUẤT:

• Cấu hình xung tiếp điểm khô (Dry Contact Pulse Output): Điểm cải tiến đắt giá của mã đuôi cấu hình 020-000-09 nằm ở việc trang bị ngõ ra xung dạng tiếp điểm khô (Dry Contact) thay vì xung điện áp thông thường. Cơ chế này hoạt động như một công tắc cơ điện tử tĩnh cách ly hoàn toàn, cho phép đồng hồ dễ dàng đấu nối mượt mà vào các bộ đếm lưu lượng từ xa độc lập (Remote Totalizer), bộ lập trình PLC đời cũ hoặc các module thu thập dữ liệu của hệ thống quản lý tòa nhà BMS mà không lo ngại về vấn đề lệch pha điện áp hay nhiễu dòng vòng lặp (Loop noise).

• Vật liệu cơ khí đồng thau không chì cao cấp: Thân ống đo được đúc từ hợp kim Đồng thau không chì (Lead-Free Brass). Đặc tính luyện kim này vừa mang lại khả năng chống chịu ăn mòn xuất sắc trước các hợp chất hóa chất phụ gia hoặc dung dịch Glycol chống đông trong hệ nước lạnh, vừa đáp ứng hoàn hảo các tiêu chuẩn an toàn sức khỏe quốc tế đối với mạng lưới nước sạch sinh hoạt trực tiếp.

Năng lực Hardened chống chịu môi trường khắc nghiệt:

Để bảo đảm thiết bị hoạt động liên tục 24/7 dưới các tác động tiêu cực ngoài thực địa nhà xưởng, toàn bộ cụm mạch điện tử điều khiển được bao bọc cách ly bên trong lớp vỏ bảo vệ đạt chuẩn công nghiệp nặng NEMA 4 (tương đương chuẩn chống xâm nhập IP66). Cấu trúc vỏ hardened này mang lại khả năng kháng bụi tuyệt đối, chống ngưng tụ hơi ẩm sương lạnh và chịu đựng tốt các tia nước phun áp lực mạnh từ mọi hướng trong các đợt vệ sinh hiện trường. Đồng hồ sở hữu dải chịu tải vật lý cực kỳ mạnh mẽ, vận hành ổn định trong dải nhiệt độ môi chất kéo dài từ 0°F đến 250°F (-18°C đến 121°C) và quản lý an toàn áp suất làm việc cực hạn của đường ống lên tới 400 psi (~27.6 bar), hỗ trợ gá lắp inline linh hoạt thông qua các đầu kết nối ren NPT hoặc mặt bích tùy theo dải kích thước danh định từ ½" đến 2½".

Đặc điểm nổi bật & Thông số kỹ thuật chi tiết:

• Hãng sản xuất: ONICON Incorporated (Mỹ)

• Dòng sản phẩm: FT-4600 Series Inline Ultrasonic Flow Meters Portfolio

• Mã sản phẩm đầy đủ: FT-4600-020-000-09

• Nguyên lý đo lường: Siêu âm chênh lệch thời gian truyền dẫn (Ultrasonic Transit-Time).

• Độ chính xác toàn hệ thống: $\pm1\%$ giá trị đo thực tế trên dải Turndown vận hành định mức tiêu chuẩn (25:1 turndown).

• Độ lặp lại phép đo: Độ mịn sai số lặp lại đạt mức cực cao $\le \pm0.2\%$.

• Tỷ số điều dải tổng thể: 500:1 Turndown Ratio, bắt trọn các dòng chảy rò rỉ siêu nhỏ vào ban đêm hoặc khi hệ thống vận hành thấp tải.

• Dải kích thước đường ống hỗ trợ: Thiết kế dòng sản phẩm bao phủ linh hoạt từ kích thước ½" đến 2½".

• Nguồn điện vận hành (Power Supply): Dải nguồn công nghiệp linh hoạt 20-28 VAC/DC.

• Hệ thống tín hiệu ngõ ra đồng bộ: * 1 x Ngõ ra tương tự: Analog 4-20mA (tuyến tính trực tiếp với tốc độ dòng chảy tức thời).

  • 1 x Ngõ ra số dạng xung: Dry Contact Pulse Output (Xung tiếp điểm khô chuyên dụng đếm tổng tích lũy).

• Giới hạn chịu đựng áp suất cực hạn: Tối đa lên tới 400 psi (~27.6 bar).

• Giới hạn chịu đựng nhiệt độ môi chất: Kéo dài từ 0°F đến 250°F (-18°C đến 121°C).

• Vật liệu cấu tạo thân vỏ: Hợp kim Đồng thau không chì (Lead-Free Brass) chất lượng cao.

• Cấp vỏ bảo vệ hiện trường: Tiêu chuẩn NEMA 4 (Kháng bụi bẩn, kín khít trước tia nước áp lực).

• Kiểu lắp đặt phần cơ: Inline (Lắp gá nối tiếp thông qua kết nối ren NPT Thread hoặc mặt bích Flange trực tiếp trên mặt cắt trục ống).

• Cơ cấu hao mòn cơ học: Hoàn toàn không chứa bộ phận chuyển động cánh quạt hay tuabin quay, triệt tiêu chi phí bảo trì (Zero Maintenance).

• Xuất xứ: 100% Sản xuất tại Mỹ (100% USA Origin).
