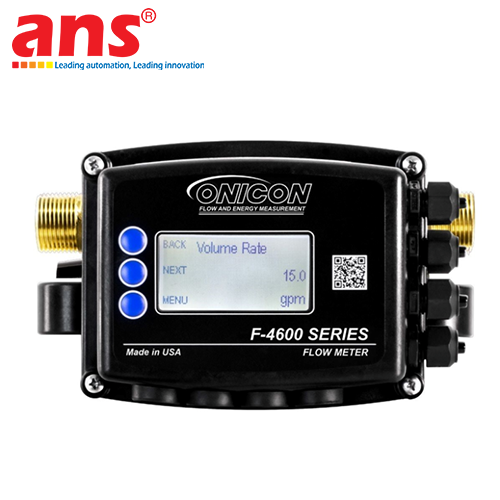

ONICON FT-4600-010-000-09

Giới thiệu sản phẩm:

Đồng hồ đo lưu lượng siêu âm dạng Inline ONICON FT-4600-010-000-09 là dòng thiết bị đo lường chất lưu phân khúc công nghệ cao cấp thuộc FT-4600 Series, được nghiên cứu, phát triển và chế tạo nguyên chiếc 100% tại nhà máy công nghệ cao của hãng ở Mỹ (USA Origin). Trong cấu trúc cơ điện hiện đại của các tòa nhà thương mại lớn, trung tâm dữ liệu (Data Center) và các nhà xưởng công nghiệp nhẹ, việc kiểm soát chính xác lưu lượng môi chất luân chuyển là điều kiện bắt buộc để tối ưu hóa hiệu suất năng lượng. Khác biệt hoàn toàn với các dòng đồng hồ cơ khí cánh quạt truyền thống dễ bị mài mòn, mã hiệu FT-4600-010-000-09 ứng dụng công nghệ đo sóng siêu âm không tiếp xúc vật lý, mang lại giải pháp vận hành tĩnh vững chắc, giúp duy trì độ chính xác ổn định theo thập kỷ và triệt tiêu hoàn toàn chi phí bảo trì định kỳ.

Cốt lõi sức mạnh của model FT-4600-010-000-09 nằm ở nguyên lý đo Siêu âm thời gian truyền dẫn (Ultrasonic Transit-Time Fluid Dynamics). Thiết bị bố trí các cảm biến thu phát sóng siêu âm đối xứng nhau dọc theo lòng ống dẫn. Bằng cách phát các xung tín hiệu âm học tần số cao đi xuôi và ngược dòng chảy, bộ vi xử lý thông minh tích hợp bên trong sẽ tính toán độ chênh lệch thời gian di chuyển ($\Delta t$) cực nhỏ của sóng âm. Từ hiệu số thời gian này, vận tốc dòng chảy thực tế được xác định với độ mịn tuyệt đối. Do lòng ống đo hoàn toàn trống rỗng, thiết bị không tạo ra bất kỳ vật cản vật lý nào đối với chất lưu, giúp bảo toàn áp suất tối đa cho hệ thống đường ống, ngăn ngừa nguy cơ tụt áp lực đầu bơm và triệt tiêu hoàn toàn rủi ro kẹt cặn bẩn, rác mịn hoặc oxit sắt lơ lửng.

💎 NĂNG LỰC CƠ KHÍ & ĐỘ KHỚP CẤU HÌNH PHẦN CỨNG ĐỈNH CAO:

• Vật liệu đồng thau không chì (Lead-Free Brass): Thân đồng hồ được đúc hoàn toàn từ hợp kim đồng thau không chì cao cấp. Đặc tính này vừa mang lại khả năng chống chịu ăn mòn hóa học xuất sắc trước các chất phụ gia và dung dịch Glycol chống đông trong hệ nước lạnh, vừa đáp ứng các tiêu chuẩn an toàn sức khỏe khắt khe nhất đối với mạng lưới nước sạch sinh hoạt.

• Tỷ số điều dải siêu khủng (500:1 Turndown Ratio): Thiết bị sở hữu dải đo tổng thể đạt tỷ lệ 500:1 cực kỳ ấn tượng, kết hợp độ chính xác đạt mức $\pm1\%$ giá trị đọc trên dải Turndown vận hành 25:1. Điều này cho phép đồng hồ bắt được những dòng chảy rò rỉ siêu nhỏ vào ban đêm hoặc giai đoạn thấp tải mùa đông, đồng thời vẫn đo lường chính xác tuyệt đối khi hệ thống hoạt động hết công suất đỉnh (Peak flow) vào mùa hè.

• Tích hợp truyền thông thông minh: Cấu hình mặc định của thiết bị cung cấp giải pháp ngõ ra kép đồng thời bao gồm tín hiệu Analog 4-20mA tuyến tính mượt mà và ngõ ra xung tỷ lệ Scaled Pulse Output. Thêm vào đó, thiết bị sẵn sàng mở rộng kết nối thông qua các mô-đun truyền thông tùy chọn chuẩn BACnet MS/TP hoặc Modbus RTU để giao tiếp trực tiếp với hệ thống quản lý tòa nhà BMS hay mạng SCADA trung tâm.

Các tiêu chuẩn hardened chịu lực hiện trường:

Để bảo đảm độ bền bỉ trong môi trường công nghiệp, khối mạch điện tử và bộ phát tín hiệu của ONICON FT-4600 được bảo vệ bởi lớp vỏ hardened đạt cấp bảo vệ NEMA 4 (tương đương chuẩn IP66), có khả năng kháng bụi tuyệt đối, chống ngưng tụ hơi nước và chịu được các tia nước phun áp lực mạnh từ mọi hướng ngoài thực địa. Đồng hồ vận hành an toàn trong dải nhiệt độ lưu chất kéo dài từ 0°F đến 250°F (-18°C đến 121°C) và chịu đựng áp suất làm việc cực hạn lên tới 400 psi, tương thích hoàn hảo cho các ứng dụng gá lắp inline (cắt ống nối ren NPT hoặc bích tùy kích thước định danh từ ½" đến 2½") tại các vị trí không gian hẹp.

Đặc điểm nổi bật & Thông số kỹ thuật chi tiết:

• Hãng sản xuất: ONICON Incorporated (Mỹ)

• Dòng sản phẩm: FT-4600 Series Inline Ultrasonic Flow Meters Portfolio

• Mã sản phẩm đầy đủ: FT-4600-010-000-09

• Công nghệ đo lường: Siêu âm chênh lệch thời gian truyền dẫn (Ultrasonic Transit-Time).

• Kiểu lắp đặt phần cơ: Inline (Lắp gá nối tiếp, cắt đường ống và bắt ren NPT hoặc mặt bích trực tiếp).

• Dải kích thước đường ống hỗ trợ: Thiết kế dòng sản phẩm hỗ trợ linh hoạt từ dải ½" đến 2½".

• Độ chính xác hệ thống: $\pm1\%$ giá trị đọc trên toàn dải vận hành định mức (25:1 turndown).

• Độ lặp lại phép đo: Khả năng duy trì độ mịn cực cao $\le \pm0.2\%$.

• Tỷ lệ mở rộng dải đo (Turndown): Tỷ số dải đo tổng thể lên tới 500:1, nhận diện hoàn hảo các dòng lưu lượng siêu thấp.

• Nguồn điện vận hành (Power Supply): Dải nguồn xoay chiều/một chiều linh hoạt từ 20–28 VAC/DC.

• Tín hiệu ngõ ra đồng bộ: * Ngõ ra tương tự: 1 x Analog 4-20mA (tuyến tính lưu lượng tức thời).

  • Ngõ ra dạng xung: 1 x Scaled Pulse Output (chuyên dụng cho đếm tổng lưu lượng tích lũy).

• Giao thức truyền thông mở rộng (Tùy chọn): Sẵn sàng tích hợp BACnet MS/TP hoặc Modbus RTU tùy thuộc cấu hình module card bổ sung.

• Ngưỡng giới hạn áp suất: Áp suất làm việc tối đa đạt mức 400 psi.

• Ngưỡng giới hạn nhiệt độ: Khả năng chịu nhiệt lưu chất dao động từ 0°F đến 250°F (-18°C đến 121°C).

• Vật liệu cấu tạo thân vỏ: Hợp kim Đồng thau không chì (Lead-Free Brass) chất lượng cao.

• Cấp bảo vệ phần cứng: Tiêu chuẩn công nghiệp NEMA 4 (Kháng bụi bẩn, kín nước phun áp lực).

• Yêu cầu bảo trì: Gần như bằng không (Zero maintenance) nhờ cấu trúc tĩnh hoàn toàn không có bộ phận cơ khí chuyển động cơ học quay.

• Xuất xứ: 100% Sản xuất tại Mỹ (100% USA Origin).
