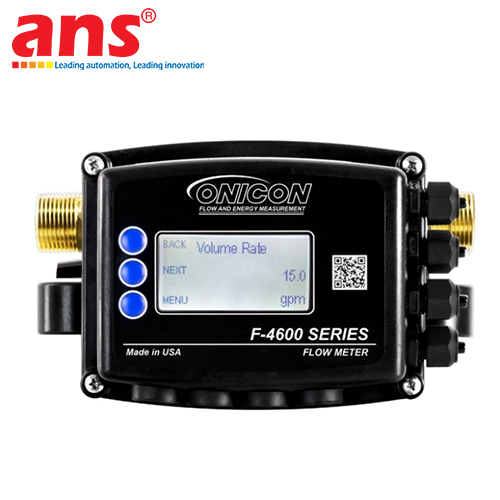

ONICON FT-4600-250-100-09

Giới thiệu tổng quan sản phẩm: Đồng hồ đo lưu lượng siêu âm dạng Inline ONICON FT-4600-250-100-09 thuộc phân khúc thiết bị quản lý quy trình tự động hóa chất lưu và kiểm toán năng lượng phân phối tải lớn cao cấp nhất hiện nay thuộc dòng sản phẩm FT-4600 Series, được nghiên cứu, phát triển và chế tạo nguyên chiếc 100% tại nhà máy công nghệ cao của hãng ở Mỹ (USA Origin). Trong cấu trúc cơ điện (M&E) của các hạ tầng trung tâm dữ liệu kỹ thuật số (Data Center), hệ thống điều hòa trung tâm HVAC công suất lớn, trạm sưởi trung tâm Boiler và các mạng lưới quản lý năng lượng thông minh tòa nhà, việc thu thập dữ liệu lưu lượng chất lưu trên các trục ống chính kích thước 2.5 inch (DN65) đòi hỏi độ tin cậy cơ học tuyệt đối. Mã hiệu FT-4600-250-100-09 cung cấp một giải pháp đo lường thể tích dạng tĩnh hoàn hảo, loại bỏ hoàn toàn các cấu trúc cơ khí cánh quạt hay tuabin quay, giúp triệt tiêu hiện tượng mài mòn vật lý và duy trì tính minh bạch của dữ liệu đo bền bỉ qua nhiều thập kỷ.

Công nghệ siêu âm Transit-Time và Ưu thế tổn thất áp suất siêu thấp: Bản chất vận hành của model FT-4600-250-100-09 dựa trên nền tảng vật lý của công nghệ Transit-Time Ultrasonic (Siêu âm thời gian truyền dẫn) tân tiến. Thiết bị bố trí các cặp đầu dò acoustic chất lượng cao cố định dọc theo khoang ống đo kích thước 2.5 inch dẫn môi chất. Khi chất lưu (nước sạch hoặc dung dịch hỗn hợp nước/glycol) luân chuyển chạy qua, đồng hồ liên tục phóng các xung sóng siêu âm tần số cao đi xuôi và ngược chiều dòng chảy để tính toán độ chênh lệch thời gian dịch chuyển cực kỳ nhỏ của chùm sóng âm. Bộ xử lý kỹ thuật số thông minh tích hợp bên trong sẽ quy đổi dữ liệu hiệu số thời gian mịn này thành vận tốc dòng chảy thời gian thực với độ phân giải và độ mịn siêu cao.

Đặc biệt, do lòng ống đo inline được thiết kế nhẵn mịn, thông suốt và trống rỗng hoàn toàn, thiết bị đạt được thông số thủy lực lý tưởng với mức sụt áp cực kỳ thấp, nhỏ hơn 1 psi khi dòng chảy đạt vận tốc 4 ft/s. Lợi thế vượt trội này giúp bảo toàn áp suất tối đa cho hệ thống trục ống dẫn, giảm thiểu tải áp lực làm việc và năng lượng tiêu thụ của cụm bơm tăng áp Chiller hoặc hệ thống Boiler, đồng thời loại bỏ hoàn toàn rủi ro tắc nghẽn, kẹt rác cặn cơ học do cặn bẩn hoặc oxit sắt lơ lửng gây ra.

🛠️ ƯU THẾ VẬN HÀNH VÀ CẤU HÌNH PHẦN CỨNG TỪ KỸ SƯ HÃNG:

• Ngõ ra xung bán dẫn tĩnh cao cấp (Solid State Pulse Output): Khác với các dòng đồng hồ đo lưu lượng sử dụng tiếp điểm rơ-le cơ khí thông thường dễ bị rơ và rỉ sét sau một thời gian vận hành, mã cấu hình FT-4600-250-100-09 sử dụng linh kiện xung điện tử bán dẫn tĩnh (Solid State). Cơ chế này loại bỏ hoàn toàn hiện tượng hồ quang điện, có tuổi thọ vận hành gần như vô hạn và chống chịu xuất sắc trước các sóng nhiễu điện từ trường phát ra từ các biến tần cụm bơm hoặc các thiết bị đóng cắt công suất lớn trong nhà xưởng, bảo đảm bộ đếm tổng hệ BTU Meter hoặc hệ điều khiển PLC luôn nhận diện đúng dữ liệu.

• Vật liệu cơ khí đồng thau không chì (Lead-Free Brass): Thân ống đo 2.5 inch được đúc từ hợp kim Đồng thau không chì cao cấp. Đặc tính luyện kim này giúp thiết bị có khả năng chịu tải áp lực cực hạn lên tới khoảng 27.6 bar (400 psi) và chịu nhiệt độ môi chất kéo dài từ âm 18 độ C đến 121 độ C, vừa chống ăn mòn xuất sắc trước hóa chất phụ gia hệ nước lạnh vừa an toàn tuyệt đối cho các mạng lưới nước sạch sinh hoạt.

Độ tin cậy từ những chứng chỉ đo lường quốc tế khắt khe: Mỗi một chiếc đồng hồ ONICON mã hiệu FT-4600-250-100-09 trước khi đóng gói xuất xưởng đều được trải qua quy trình hiệu chuẩn ướt thực tế (Wet Calibration) trên các bệ thử chất lưu tiêu chuẩn của hãng tại Mỹ và đi kèm Chứng nhận hiệu chuẩn truy xuất nguồn gốc viện NIST cùng tiêu chuẩn quốc tế ISO 17025. Lợi thế pháp lý và kỹ thuật này biến thiết bị thành cấu phần phần cứng cốt lõi phục vụ đắc lực cho các bài toán kiểm toán năng lượng tòa nhà, tối ưu hóa cụm máy làm lạnh trung tâm và làm cơ sở dữ liệu tính toán lượng nhiệt tiêu thụ thông qua hệ thống quản lý tòa nhà BMS.

• Hãng sản xuất: ONICON Incorporated (Mỹ)

• Dòng sản phẩm: FT-4600 Series Inline Ultrasonic Flow Meters Portfolio

• Mã sản phẩm đầy đủ: FT-4600-250-100-09

• Công nghệ cốt lõi: Siêu âm chênh lệch thời gian truyền dẫn (Ultrasonic Transit Time).

• Kích thước đường ống định danh: 2.5 inch / DN65.

• Kiểu lắp đặt cơ khí: Thiết kế gá lắp dạng inline trực tiếp nối tiếp trên đường ống.

• Độ chính xác phép đo: Cộng trừ 1% giá trị đọc (1% Reading) trên toàn dải vận hành định mức.

• Độ lặp lại hệ thống: Biên độ sai số lặp lại đạt độ mịn cực cao, nhỏ hơn hoặc bằng cộng trừ 0.2%.

• Tỷ số điều dải tổng thể (Turndown Ratio): Siêu mở rộng lên tới 500:1, bắt trọn các dòng lưu lượng siêu thấp ban đêm.

• Đặc tính sụt áp đường ống (Pressure Drop): Siêu thấp, nhỏ hơn 1 psi tại vận tốc dòng chảy tiêu chuẩn 4 ft/s.

• Nguồn điện vận hành (Power Supply): Dải nguồn xoay chiều hoặc một chiều linh hoạt từ 20 đến 28 VAC/VDC.

• Hệ thống tín hiệu ngõ ra tích hợp: * 1 x Ngõ ra tương tự: Analog 4-20mA (tuyến tính mịn màng với tốc độ dòng chảy tức thời).

  • 1 x Ngõ ra số dạng xung: Solid State Pulse Output (Mạch xung bán dẫn tĩnh chuyên dụng đếm tổng tích lũy).

• Giới hạn nhiệt độ lưu chất: Từ âm -18 độ C đến nóng 121 độ C (tương đương từ 0 độ F đến 250 độ F).

• Giới hạn áp suất làm việc cực hạn: Tối đa lên tới 400 psi (tương đương khoảng 27.6 bar).

• Vật liệu cấu tạo thân vỏ: Hợp kim Đồng thau không chì (Lead-Free Brass) chất lượng cao.

• Cấp vỏ bảo vệ hiện trường: Tiêu chuẩn công nghiệp NEMA 4 (Kháng bụi bẩn, kín nước phun áp lực mạnh).

• Tiêu chuẩn chứng nhận kiểm định: Đạt chứng chỉ hiệu chuẩn traceable viện NIST và tiêu chuẩn phòng thí nghiệm đạt chuẩn ISO 17025.

• Xuất xứ: 100% Sản xuất tại Mỹ (100% USA Origin).
