ONICON FT-3220-13111-2121-101

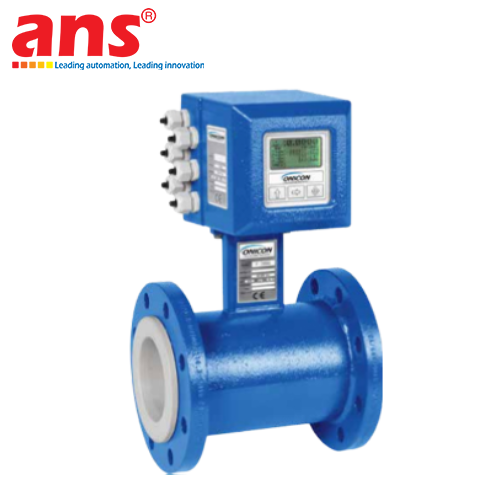

Giới thiệu: Đồng hồ đo lưu lượng điện từ dạng Inline ONICON FT-3220-13111-2121-101 thuộc dòng thiết bị quản lý quy trình tự động hóa chất lưu cao cấp FT-3000 Series, được nghiên cứu, chế tạo và cấp chứng nhận hiệu chuẩn chất lượng 100% tại nhà máy của hãng ở Mỹ (USA Origin). Áp dụng định luật cảm ứng điện từ Faraday để xác định vận tốc dòng chảy, thiết bị sở hữu lòng ống đo hoàn toàn trống rỗng và thiết kế tĩnh không chứa bất kỳ bộ phận chuyển động cơ học nào (No moving parts). Kiến trúc đột phá này giúp triệt tiêu hoàn toàn hiện tượng sụt áp trên đường ống dẫn, loại bỏ nguy cơ kẹt rác, cặn bẩn bám dính, đem lại độ bền bỉ dài hạn gần như vĩnh cửu cho hệ thống.

Đặc điểm ưu việt tạo nên sự khác biệt của cấu hình mã FT-3220-13111-2121-101 nằm ở thiết kế gá lắp bộ hiển thị liền khối với thân cảm biến (Integral Mount). Bộ phát tín hiệu (Transmitter) được gắn trực tiếp phía trên ống đo, tích hợp sẵn màn hình đồ họa sắc nét (Graphical Display) giúp kỹ sư hiện trường có thể đọc trực tiếp các thông số lưu lượng tức thời, tổng lưu lượng tích lũy ngay tại vị trí lắp ống mà không cần tủ điện phụ trợ. Thiết bị sở hữu cấu trúc bảo vệ chống xâm nhập đạt chuẩn IP67, hoàn toàn kín khít chống chịu bụi bẩn bám dính và ngập nước tạm thời ngoài trời. Ngoài ra, sản phẩm được trải qua quy trình hiệu chuẩn ướt thực tế tại nhà máy (Wet Calibration) kết hợp cấu hình sẵn thông số, mang lại độ chính xác khắt khe đạt từ ±0.2% đến ±0.4% giá trị đọc, hỗ trợ xuất đồng thời ngõ ra Analog 4-20mA, ngõ ra số Digital Output và 2 ngõ ra xung (Pulse Outputs) lập trình được linh hoạt, đáp ứng hoàn hảo các bài toán kết nối mạng PLC/SCADA/BMS.

⚠️ LƯU Ý KỸ THUẬT QUAN TRỌNG KHI VẬN HÀNH:

Yêu cầu tính dẫn điện môi chất: Thiết bị vận hành dựa trên nguyên lý điện từ trường, do đó chỉ đo chính xác đối với nước hoặc các dung dịch chất lỏng có tính dẫn điện (bao gồm cả hỗn hợp nước-glycol hệ HVAC). Tuyệt đối không ứng dụng mã này cho các chất lưu không dẫn điện như nước cất siêu tinh khiết, dầu nhớt hoặc hydrocarbon.
Đoạn ống thẳng tiêu chuẩn: Để bảo toàn độ chính xác hãng từ ±0.2% đến ±0.4%, vị trí gá lắp đường ống phải đảm bảo lưu chất luôn ở trạng thái điền đầy ống đo (Full-pipe) và đáp ứng khoảng cách đoạn ống thẳng Upstream/Downstream để triệt tiêu các biên độ dòng xoáy gợn sóng.

Đặc điểm nổi bật & Thông số kỹ thuật:

Hãng sản xuất: ONICON Incorporated (Mỹ)
Dòng sản phẩm: FT-3000 Series Inline Electromagnetic Flow Meters Portfolio
Mã sản phẩm đầy đủ (Model): FT-3220-13111-2121-101
Công nghệ cốt lõi: Đo cảm ứng điện từ (Electromagnetic) – Lòng ống rỗng không vật cản cơ khí, không gây sụt áp hệ thống đường ống.
Độ chính xác hệ thống: Biên độ sai số cực nhỏ đạt từ ±0.2% đến ±0.4% trên toàn dải giá trị đọc thực tế.
Phương thức hiệu chuẩn: Hiệu chuẩn ướt (Wet Calibration) và được cấu hình sẵn hoàn toàn tại nhà máy trước khi giao hàng.
Kiểu lắp đặt bộ hiển thị: Integral Mount (Bộ phát Transmitter tích hợp màn hình đồ họa gắn liền trực tiếp trên thân cảm biến đo).
Giao diện tín hiệu ngõ ra tích hợp: * Ngõ ra tương tự: 1 x Analog 4-20mA (tuyến tính lưu lượng).
- Ngõ ra số: 1 x Digital Output.
- Ngõ ra xung: 2 x Pulse Outputs có khả năng lập trình cấu hình linh hoạt.
Cấp bảo vệ phần cứng: Tiêu chuẩn IP67 (Chống bụi tuyệt đối, chịu áp lực nước phun mạnh và ngập nước tạm thời).
Môi trường ứng dụng tương thích: Nước lạnh hệ HVAC, nước nóng, nước giải nhiệt tháp Cooling tower, nước sinh hoạt và các dung dịch Glycol dẫn điện.
Kiểu gá lắp cơ khí: Inline (Lắp gá nối tiếp trực tiếp trên mặt cắt của trục đường ống dẫn lưu chất).
Xuất xứ: 100% Sản xuất tại Mỹ (100% USA Origin).
