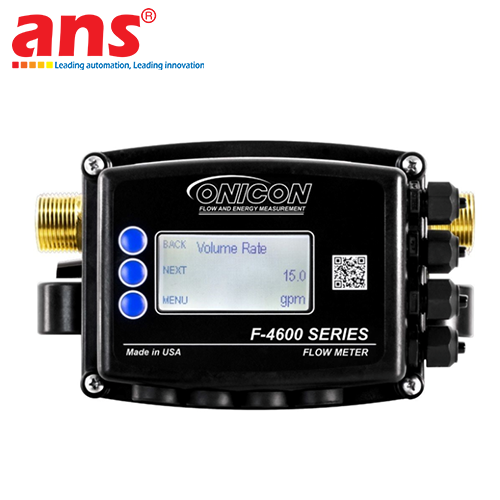

ONICON FT-4600-130-000-09

Giới thiệu tổng quan sản phẩm: Đồng hồ đo lưu lượng siêu âm dạng Inline ONICON FT-4600-130-000-09 là giải pháp công nghệ đo lường chất lưu phân khúc cao cấp thuộc dòng sản phẩm FT-4600 Series, được nghiên cứu, phát triển và chế tạo nguyên chiếc 100% tại nhà máy công nghệ cao của hãng ở Mỹ (USA Origin). Trong hạ tầng cơ điện tòa nhà thương mại phức hợp, các trung tâm dữ liệu kỹ thuật số (Data Center), trạm bơm Chiller trung tâm hay các nhà máy sản xuất tự động, việc kiểm soát chính xác lưu lượng môi chất luân chuyển trên các trục ống nhánh kích thước 1¼ inch (DN32) là mắt xích cốt lõi để vận hành tối ưu năng lượng. Mã hiệu FT-4600-130-000-09 đại diện cho kiến trúc đo lường thể tích dạng tĩnh hoàn hảo, loại bỏ hoàn toàn các cấu trúc cơ khí cánh quạt hay tuabin quay, giúp triệt tiêu hiện tượng hao mòn vật lý và duy trì độ ổn định dữ liệu phép đo bền bỉ qua nhiều năm tháng.

Nguyên lý đo siêu âm Transit-Time chênh lệch thời gian nâng cao: Bản chất vận hành của model FT-4600-130-000-09 dựa trên nền tảng vật lý của công nghệ Transit-Time Ultrasonic (Siêu âm thời gian truyền dẫn). Thiết bị bố trí các cặp đầu dò acoustic chất lượng cao cố định dọc theo khoang ống đo kích thước 1¼ inch dẫn môi chất. Khi chất lưu chuyển động chạy qua, đồng hồ liên tục phóng các xung sóng siêu âm tần số cao đi xuôi và ngược chiều dòng chảy để tính toán độ chênh lệch thời gian dịch chuyển cực kỳ nhỏ của chùm sóng âm. Bộ xử lý kỹ thuật số thông minh bên trong sẽ quy đổi dữ liệu thời gian mịn này thành vận tốc dòng chảy thời gian thực với độ phân giải siêu cao. Do lòng ống đo inline được thiết kế nhẵn mịn, thông suốt và trống rỗng, thiết bị tạo ra mức tổn thất áp suất gần như bằng không, giúp bảo toàn áp suất tối đa cho hệ thống trục ống dẫn, giảm tải áp lực cho cụm bơm tăng áp Chiller và loại bỏ hoàn toàn rủi ro tắc nghẽn, kẹt rác cặn do oxit sắt lơ lửng gây ra.

🛠️ YÊU CẦU LẮP ĐẶT VÀ CẤU HÌNH PHẦN CỨNG TỪ KỸ SƯ HIỆN TRƯỜNG:

• Thiết kế tĩnh không màn hình tiết kiệm không gian: Mã cấu hình 130-000-09 được nhà sản xuất ONICON tối ưu hóa cho các vị trí gá lắp khuất, không gian hẹp phía trên trần thạch cao, hoặc các hộp kỹ thuật sâu nơi không yêu cầu giám sát trực quan bằng mắt thường tại hiện trường. Thiết bị truyền toàn bộ dữ liệu lưu lượng tức thời và lưu lượng tích lũy về tủ điều khiển trung tâm PLC hoặc hệ thống BMS thông qua các cổng tín hiệu dây dẫn ổn định.

• Ngõ ra xung cách ly chống nhiễu (Isolated Pulse Output): Ưu thế vượt trội của cấu hình này là trang bị ngõ ra xung dạng cách ly (Isolated Pulse Output). Khác với các dòng xung điện áp thông thường, cơ chế cách ly giúp ngăn chặn tuyệt đối các xung điện áp ngược và hiện tượng nhiễu điện từ trường phát ra từ các biến tần cụm bơm hoặc các thiết bị đóng cắt công suất lớn trong nhà xưởng, bảo đảm tín hiệu xung đếm tổng lưu lượng truyền về bộ lập trình PLC hoặc module BMS luôn đồng bộ và chính xác.

Độ tin cậy từ vật liệu luyện kim và chứng chỉ đo lường quốc tế: Thân ống đo của thiết bị được đúc hoàn toàn từ hợp kim Đồng thau không chì (Lead-Free Brass) chất lượng cao. Đặc tính này vừa mang lại khả năng chống chịu ăn mòn hóa học xuất sắc trước các chất phụ gia chống đông Glycol trong hệ nước lạnh Chiller, vừa đáp ứng các tiêu chuẩn an toàn sức khỏe nghiêm ngặt đối với mạng lưới nước sạch sinh hoạt. Trước khi xuất xưởng, từng chiếc đồng hồ ONICON mã hiệu FT-4600-130-000-09 đều được trải qua quy trình hiệu chuẩn ướt thực tế (Wet Calibration) tại nhà máy và đi kèm Chứng nhận hiệu chuẩn traceable theo viện NIST Hoa Kỳ cùng tiêu chuẩn phòng thí nghiệm quốc tế ISO 17025, biến thiết bị thành cấu phần phần cứng đáng tin cậy phục vụ đắc lực cho các bài toán kiểm toán năng lượng tòa nhà xanh.

Đặc điểm cấu hình phần cứng hardened vượt trội:

• Tỷ số điều dải tổng thể siêu rộng (500:1 Turndown): Thiết bị sở hữu dải đo tổng thể cực khủng đạt tỷ lệ 500:1, kết hợp với độ lặp lại phép đo duy trì ổn định ở mức cực mịn cộng trừ 0.2%. Cơ chế này cho phép cảm biến bắt được những dòng chảy rò rỉ siêu nhỏ vào ban đêm hoặc giai đoạn hệ thống hoạt động thấp tải, đồng thời vẫn bảo đảm độ chính xác đỉnh cao đạt mức cộng trừ 1% giá trị đo trên dải Turndown vận hành định mức 25:1 khi hệ thống chạy hết công suất đỉnh mùa hè.

• Tín hiệu ngõ ra đồng bộ truyền xa: Cung cấp giải pháp ngõ ra kép thời gian thực bao gồm 1 cổng ngõ ra tương tự Analog 4-20mA tuyến tính mịn màng (theo dõi lưu lượng tức thời, có thể cấu hình tùy chỉnh dải đo) và 1 cổng ngõ ra số dạng xung Isolated Pulse Output. Toàn bộ cụm mạch xử lý được bảo vệ trong lớp vỏ đạt chuẩn NEMA 4 công nghiệp (kháng bụi tuyệt đối và chịu nước phun mạnh), hoạt động an toàn dưới áp suất làm việc tối đa lên tới 400 psi (tương đương khoảng 27.6 bar) và dải nhiệt độ môi chất kéo dài từ -18 độ C đến 121 độ C (tương đương 0 độ F đến 250 độ F).

• Hãng sản xuất: ONICON Incorporated (Mỹ)

• Dòng sản phẩm: FT-4600 Series Inline Ultrasonic Flow Meters Portfolio

• Mã sản phẩm đầy đủ: FT-4600-130-000-09

• Công nghệ cốt lõi: Siêu âm chênh lệch thời gian truyền dẫn (Transit-Time Ultrasonic).

• Kích thước đường ống định danh: 1¼ inch / DN32.

• Kiểu kết nối cơ khí: Kết nối dạng ren hoặc lắp gá inline tiêu chuẩn công nghiệp.

• Cấu trúc bộ phát (Transmitter Profile): Phiên bản không tích hợp màn hình hiển thị tại chỗ (No display screen).

• Độ chính xác phép đo: Cộng trừ 1% giá trị đo trên dải Turndown vận hành định mức 25:1.

• Độ lặp lại hệ thống: Biên độ sai số lặp lại cực tốt, luôn ở mức cộng trừ 0.2%.

• Tỷ số điều dải tổng thể (Turndown Ratio): 500:1 Turndown.

• Nguồn điện vận hành (Power Supply): Dải nguồn xoay chiều/một chiều linh hoạt, hoạt động ổn định trong khoảng từ 20 đến 28 VAC/VDC.

• Hệ thống tín hiệu ngõ ra tích hợp: * 1 x Ngõ ra tương tự: Analog 4-20mA (tuyến tính lưu lượng tức thời, có thể cấu hình tự do).

  • 1 x Ngõ ra số dạng xung: Isolated Pulse Output (xung cách ly chống nhiễu chuyên dụng đếm tổng tích lũy).

• Giới hạn nhiệt độ lưu chất: Từ -18 độ C đến 121 độ C (tương đương từ 0 độ F đến 250 độ F).

• Giới hạn áp suất làm việc cực hạn: Tối đa khoảng 400 psi (tương đương khoảng 27.6 bar).

• Vật liệu cấu tạo thân vỏ: Hợp kim Đồng thau không chì (Lead-Free Brass) chất lượng cao.

• Cấp vỏ bảo vệ hiện trường: Tiêu chuẩn công nghiệp NEMA 4.

• Tiêu chuẩn chứng nhận kiểm định: Đạt chứng chỉ hiệu chuẩn traceable viện NIST Hoa Kỳ và tiêu chuẩn phòng thí nghiệm ISO 17025.

• Cơ cấu cơ khí chuyển động: Hoàn toàn tĩnh, không có bộ phận cơ khí cơ học quay, triệt tiêu hao mòn vật lý, yêu cầu bảo trì cực thấp (Zero Maintenance).

• Xuất xứ: 100% Sản xuất tại Mỹ (100% USA Origin).
