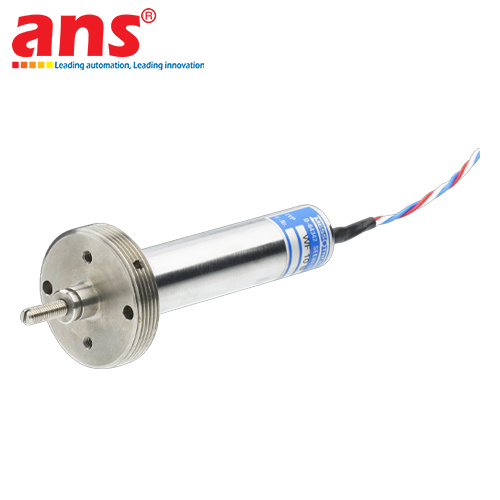

Cảm biến đầu dò LVDT Messotron DF 6 DF 12 DF 20 DF 50 DF 100 chính hãng

Dòng cảm biến đo dịch chuyển tuyến tính cảm ứng LVDT dạng đầu dò cơ học (Gauge Probe) Messotron DF Series bao gồm hệ thống các model tiêu chuẩn kỹ thuật cao: DF 6, DF 12, DF 20, DF 25, DF 50, DF 80, DF 100, và DF 130. Đây là giải pháp công nghệ đo lường tiếp xúc trực tiếp phân khúc cao cấp, được nghiên cứu, thiết kế và chế tạo toàn diện tại các nhà máy hiện đại của Messotron ở Germany. Thiết bị vận hành dựa trên nguyên lý biến áp vi sai biến đổi tuyến tính (LVDT) kết hợp với cơ cấu trục đo dẫn hướng vòng bi độ ma sát tiệm cận bằng không và hệ thống lò xo hồi vị nội bộ tích hợp. Dòng cảm biến đầu dò DF được tối ưu hóa chuyên sâu cho các ứng dụng đo lường kích thước cơ khí chính xác khắt khe, nơi đầu đo cần tịnh tiến liên tục trên bề mặt của phôi mẫu nhằm xác định chính xác độ dày, dung sai độ phẳng, độ đồng tâm, độ cong võng hoặc phát hiện các sai lệch hình học ở cấp độ micro-mét trong chu trình kiểm tra chất lượng tự động hóa tốc độ cao.

Điểm ưu việt vượt trội của Messotron DF Series nằm ở kết cấu dạng cây bút (Pen-style/Gauge-type) nhỏ gọn cứng cáp, cho phép tích hợp linh hoạt vào các cụm đồ gá đo lường đa điểm (Multi-gauging fixtures) chật hẹp. Lực ép của hệ thống lò xo cơ học được tính toán tối giản kỹ lưỡng, đảm bảo đầu đo luôn bám sát theo mọi biên độ lồi lõm của bề mặt vật liệu đo một cách ổn định mà hoàn toàn không gây ra các vết trầy xước vật lý lên các vật liệu nhạy cảm. Với dải đo thiết kế cực kỳ đa dạng, người dùng có thể dễ dàng lựa chọn từ các model hành trình ngắn chuyên dụng đo vi sai như DF 6 (dải đo tổng 6mm) cho đến các model hành trình mở rộng tầm trung và tầm xa như DF 12, DF 20, DF 25, DF 50, DF 80, DF 100, và đặc biệt là DF 130 với tổng hành trình đo tịnh tiến lên đến 130mm, giúp bao phủ toàn bộ các dải kích thước phôi công nghiệp phổ biến hiện nay.

Thanh lõi chuyển động của cảm biến được chế tạo từ hợp kim có độ thẩm từ đặc biệt kết hợp với công nghệ quấn dây đối xứng nghiêm ngặt của Đức, giúp triệt tiêu hoàn toàn hiện tượng trễ từ (hysteresis) và giảm thiểu tối đa sự trôi dạt giá trị đo do biến động nhiệt độ môi trường (Temperature drift). Thân vỏ bên ngoài được gia công từ thép không gỉ cao cấp mài bóng, hàn kín cơ học đạt cấp bảo vệ IP65/IP67, thiết lập một màng chắn vững chắc ngăn chặn tuyệt đối sự xâm nhập của bụi mài cơ học, tia nước, hơi dầu cắt gọt máy CNC và các nhiễu động điện từ trường lớn từ hệ thống động cơ xung quanh. Tín hiệu đầu ra AC xoay chiều thuần túy có độ tin cậy cực cao, khi kết hợp cùng bộ điều phối và khuếch đại tín hiệu rời của Messotron sẽ chuyển đổi thành các giao thức kết nối analog tiêu chuẩn như 4-20mA hoặc 0-10V, dễ dàng truyền tải thông suốt về bộ xử lý trung tâm PLC hoặc các phần mềm thu thập dữ liệu chuyên dụng. Thiết bị đóng vai trò huyết mạch trên các bàn đo kiểm kích thước tự động của nhà máy lắp ráp ô tô - xe máy, dây chuyền sản xuất kính cường lực và màn hình điện tử, hệ thống giám sát độ dày dải thép cán, và các trạm kiểm định đo lường chuẩn quốc gia.

• Hãng sản xuất: Messotron
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm: Cảm biến dịch chuyển cảm ứng LVDT dạng đầu dò đo kiểm (Inductive Gauge Probes)
• Nhóm mã danh mục gộp: DF Series (MESSOTRON DF 6, DF 12, DF 20, DF 25, DF 50, DF 80, DF 100, DF 130)
• Nguyên lý cảm biến: Biến áp vi sai tuyến tính (LVDT) - Cơ chế tiếp xúc đầu dò lò xo
• Chi tiết hành trình dải đo tuyến tính theo từng Model:
  - Model DF 6: Dải đo ± 3 mm (Tổng hành trình tịnh tiến 6 mm)
  - Model DF 12: Dải đo ± 6 mm (Tổng hành trình tịnh tiến 12 mm)
  - Model DF 20: Dải đo ± 10 mm (Tổng hành trình tịnh tiến 20 mm)
  - Model DF 25: Dải đo ± 12.5 mm (Tổng hành trình tịnh tiến 25 mm)
  - Model DF 50: Dải đo ± 25 mm (Tổng hành trình tịnh tiến 50 mm)
  - Model DF 80: Dải đo ± 40 mm (Tổng hành trình tịnh tiến 80 mm)
  - Model DF 100: Dải đo ± 50 mm (Tổng hành trình tịnh tiến 100 mm)
  - Model DF 130: Dải đo ± 65 mm (Tổng hành trình tịnh tiến 130 mm)
• Cơ cấu chuyển động trục đo: Tích hợp lò xo hồi vị nội bộ (Internal spring push) bảo vệ phôi đo
• Sai số tuyến tính toàn dải (Linearity deviation): Siêu thấp, ≤ ±0.25% đến ±0.5% tùy thuộc phiên bản cấu hình
• Độ lặp lại phép đo (Repeatability): Đạt mức lý tưởng < 1 µm trong điều kiện phòng lab tiêu chuẩn
• Loại tín hiệu đầu ra điện: Tín hiệu xoay chiều AC thuần (Yêu cầu module mạch khuếch đại sóng mang rời để chuyển thành 4-20mA / 0-10V)
• Cấp bảo vệ chống xâm nhập (IP Rating): Đạt chuẩn IP65 tiêu chuẩn, tùy chọn nâng cấp IP67 đầu cáp hàn kín
• Vật liệu cấu tạo vỏ cảm biến: Thép không gỉ cao cấp chịu lực, chịu mài mòn hóa cơ học
• Đường kính ngoài thân đầu dò: Thiết kế dạng trụ tròn chuẩn công nghiệp, dễ gá đặt trên các tay đo
• Dải nhiệt độ môi trường hoạt động: -20°C đến +80°C (Mở rộng từ -40°C đến +120°C cho các yêu cầu đặc biệt)
• Phương thức kết nối điện: Cáp đúc liền chống nhiễu chiều dài tiêu chuẩn hoặc cổng kết nối Connector xoáy ren chắc chắn
