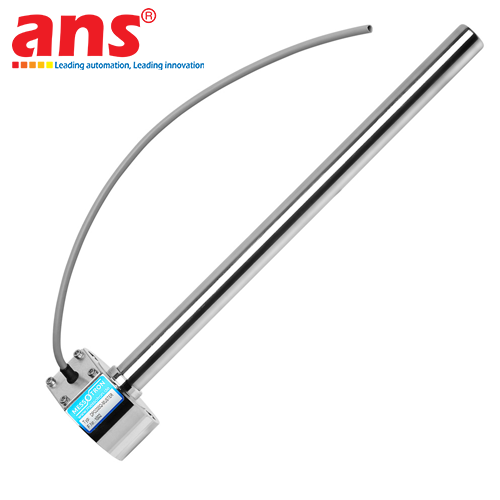

Cảm biến hành trình Messotron DOI 25 DOI 100 DOI 500 DOI 1000 chính hãng

Dòng cảm biến đo dịch chuyển tuyến tính cảm ứng LVDT Messotron DOI Series là hệ thống thiết bị đo lường vị trí và hành trình tịnh tiến cao cấp, được nghiên cứu, phát triển và sản xuất đồng bộ tại Germany. Dòng sản phẩm này tập hợp đầy đủ các mã model biến thể dải đo rộng từ tầm trung, tầm xa cho đến các kích thước cấu trúc siêu dài bao gồm: DOI 25, DOI 50, DOI 100, DOI 150, DOI 200, DOI 300, DOI 400, DOI 500, DOI 600, DOI 800, và DOI 1000. Vận hành dựa trên nguyên lý biến áp vi sai biến đổi tuyến tính (LVDT) đặc trưng, thiết bị có khả năng chuyển đổi các chuyển động tịnh tiến cơ học của hệ thống máy móc thành các thông số điện từ có độ tuyến tính hoàn hảo và độ lặp lại phép đo ở mức tuyệt đối. Điểm đặc trưng kỹ thuật cốt lõi giúp phân biệt dòng DOI Series nằm ở cấu trúc thiết kế tích hợp sẵn bo mạch xử lý và khuếch đại điện tử thông minh (onboard DC/DC conditioning circuitry) ngay bên trong thân cảm biến, kết hợp cùng nguyên lý vận hành không tiếp xúc vật lý giữa thanh lõi từ và hệ thống các cuộn dây đối xứng.

Nhờ việc tích hợp sẵn mạch khuếch đại cao cấp, Messotron DOI Series có khả năng chuyển đổi trực tiếp các dao động điện từ vi mô bên trong thành các tín hiệu Analog tiêu chuẩn công nghiệp như dòng điện 4-20mA hoặc điện áp 0-10V, 0.5-4.5V mà không cần sử dụng thêm các module khuếch đại sóng mang rời bên ngoài tủ điện. Điều này giúp tối giản hóa sơ đồ đấu nối dây, giảm thiểu tối đa không gian lắp đặt thiết bị và triệt tiêu hoàn toàn các ảnh hưởng tiêu cực của sụt áp hay nhiễu đường truyền tín hiệu khi truyền tải dữ liệu ở khoảng cách xa. Nguyên lý vận hành không tiếp xúc cơ học (Frictionless non-contact principle) giữa lõi từ chuyển động tự do và lòng ống cảm biến giúp loại bỏ hoàn toàn lực ma sát động nội tại. Do đó, cảm biến triệt tiêu được nguy cơ mài mòn vật lý và hiện tượng mỏi linh kiện cơ khí do tần suất vận hành liên tục, duy trì sai số phép đo ở mức tối giản theo thời gian và mang lại tuổi thọ thiết bị bền bỉ tiệm cận mức vô hạn trên các dây chuyền sản xuất tự động hóa công nghiệp.

Thiết kế phần cứng cấu trúc dạng thanh ống tròn vỏ thép của Messotron DOI Series được tối ưu hóa đặc biệt nhằm đáp ứng các bài toán đo lường hành trình có độ dài cực kỳ đa dạng từ các khoảng ngắn 25mm cho đến các hệ thống siêu dài lên tới 1000mm (1 mét), mang lại sự linh hoạt tối đa cho các kỹ sư cơ điện khi thiết kế hệ thống điều khiển tự động. Vỏ ngoài của cảm biến được gia công cơ khí chính xác, đúc dày từ vật liệu thép không gỉ chất lượng cao mài nhẵn bề mặt, đạt cấp bảo vệ chống xâm nhập môi trường tiêu chuẩn công nghiệp nặng (IP65/IP67). Lớp vỏ kiên cố này đóng vai trò như một màng chắn bảo vệ tuyệt đối cấu trúc mạch điện và cuộn dây nhạy cảm bên trong khỏi sự tàn phá từ môi trường nhà xưởng khắc nghiệt, như các hạt bụi mài kim loại, tia dầu mỡ cắt gọt áp lực cao, hơi ẩm bão hòa và các chấn động rung lắc biên độ lớn từ động cơ công suất lớn xung quanh. Dòng cảm biến DOI tích hợp khuếch đại đóng vai trò huyết mạch trong các ứng dụng điều khiển vòng lặp kín (Closed-loop control) giám sát hành trình xi lanh thủy lực máy ép, điều tiết van xả áp tuabin, định vị cơ cấu hành trình xe goòng trong phân xưởng đúc và giám sát dịch chuyển vi mô trong nhà máy công nghiệp nặng. Lắp đặt hệ thống cảm biến Messotron DOI Series là giải pháp kỹ thuật tối ưu mang lại sự tin cậy tuyệt đối cho quy trình sản xuất của doanh nghiệp.

• Hãng sản xuất: Messotron
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm: Cảm biến dịch chuyển tuyến tính cảm ứng LVDT tích hợp sẵn bộ khuếch đại điện tử (DC-DC Inductive Displacement Transducers)
• Các mã Model được gộp chung hệ thống: Messotron DOI 25, DOI 50, DOI 100, DOI 150, DOI 200, DOI 300, DOI 400, DOI 500, DOI 600, DOI 800, DOI 1000.
• Nguyên lý cảm biến: Biến áp vi sai tuyến tính (LVDT) - Đo lường cảm ứng hoàn toàn không tiếp xúc cơ học
• Loại tín hiệu đầu ra điện (Output Signals): Tích hợp sẵn mạch khuếch đại đầu ra Analog chuẩn công nghiệp bao gồm 4-20 mA, 0-10 VDC, hoặc ±5 VDC
• Nguồn cấp điện hoạt động (Power Supply): 24 VDC tiêu chuẩn công nghiệp (Hoặc ±15 VDC tùy chọn cấu hình)
• Chi tiết dải đo hành trình tuyến tính theo từng Model định danh:
  - Model DOI 25: Hành trình đo tuyến tính ± 12.5 mm (Tổng dải đo 25 mm)
  - Model DOI 50: Hành trình đo tuyến tính ± 25 mm (Tổng dải đo 50 mm)
  - Model DOI 100: Hành trình đo tuyến tính ± 50 mm (Tổng dải đo 100 mm)
  - Model DOI 150: Hành trình đo tuyến tính ± 75 mm (Tổng dải đo 150 mm)
  - Model DOI 200: Hành trình đo tuyến tính ± 100 mm (Tổng dải đo 200 mm)
  - Model DOI 300: Hành trình đo tuyến tính ± 150 mm (Tổng dải đo 300 mm)
  - Model DOI 400: Hành trình đo tuyến tính ± 200 mm (Tổng dải đo 400 mm)
  - Model DOI 500: Hành trình đo tuyến tính ± 250 mm (Tổng dải đo 500 mm)
  - Model DOI 600: Hành trình đo tuyến tính ± 300 mm (Tổng dải đo 600 mm)
  - Model DOI 800: Hành trình đo tuyến tính ± 400 mm (Tổng dải đo 800 mm)
  - Model DOI 1000: Hành trình đo tuyến tính ± 500 mm (Tổng dải đo 1000 mm / 1 mét)
• Độ sai số tuyến tính toàn thang (Linearity error): Siêu thấp, đạt tiêu chuẩn ≤ ±0.25% đến ±0.5% trên toàn dải hành trình
• Hệ số trôi nhiệt độ (Temperature Coefficient): Cực nhỏ, giúp ổn định dữ liệu đo trước sự biến động nhiệt độ môi trường nhà xưởng
• Cấp bảo vệ chống xâm nhập (IP Rating): Đạt chuẩn IP65 tiêu chuẩn, hỗ trợ cấu hình hàn kín mối nối đạt cấp IP67
• Vật liệu cấu tạo vỏ máy: Thép không gỉ cao cấp đặc tính chống chịu lực cơ học mạnh và chống chịu ăn mòn hóa chất xuất sắc
• Phương thức kết nối điện: Đầu kết nối cắm Connector công nghiệp chuẩn M12 nhiều chân xoáy ren hoặc Cáp đúc liền bảo vệ chống nhiễu
• Phụ kiện đi kèm tùy chọn: Khớp đầu cầu nối ren (Rod ends), giá đỡ gắn cố định thân cảm biến, thanh nối dài lõi từ chuyển động
