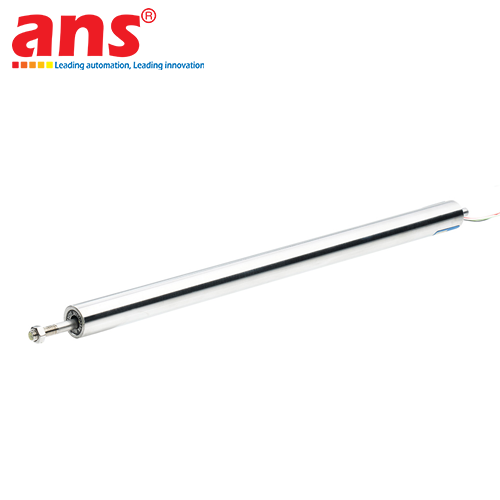

Cảm biến vị trí thủy lực chịu áp Messotron DUH Series chính hãng

Dòng cảm biến đo dịch chuyển tuyến tính áp suất cao Messotron DUH Series (High-Pressure Resistant Linear Displacement Transducers / Hydraulic Integrated LVDT) đại diện cho giải pháp công nghệ đo lường đỉnh cao của hãng Messotron GmbH đến từ Germany, được thiết kế chuyên dụng cho các ứng dụng đo vị trí nhúng sâu (in-cylinder) bên trong lòng các xi lanh thủy lực áp lực lớn. Trong các kết cấu cơ khí công nghiệp nặng, việc lắp đặt cảm biến bên ngoài thường gặp rủi ro va đập vật lý hoặc không tối ưu được không gian. Biến thể ký hiệu "H" (High-Pressure / Hydraulic) của dòng DUH giải quyết triệt để vấn đề này bằng cách cho phép lắp đặt trực tiếp phần ống bảo vệ và lõi từ vào trong trục rỗng của piston thủy lực. Thiết bị sở hữu cấu trúc cơ khí đặc chủng với khả năng chịu đựng áp suất làm việc liên tục lên đến 350 bar (và áp suất đỉnh xung kích lên tới 500 bar) mà không xảy ra hiện tượng rò rỉ dầu hoặc biến dạng cấu trúc, đảm bảo an toàn tuyệt đối cho hệ thống thủy lực động lực học.

Hệ sản phẩm gộp chung toàn diện này tích hợp đầy đủ các dải đo hành trình tiêu chuẩn từ ngắn đến trung bình dài bao gồm: DUH 50, DUH 100, DUH 200, DUH 300, DUH 400, và DUH 500. Các con số chỉ định kỹ thuật phản ánh chính xác tổng hành trình đo tuyến tính định mức tính bằng milimet (mm). Về mặt nguyên lý vận hành kỹ thuật, dòng DUH Series áp dụng công nghệ cảm ứng điện từ vi sai biến đổi tuyến tính (LVDT) không tiếp xúc cơ học. Lõi từ tính di động di chuyển hoàn toàn tự do bên trong ống áp lực bằng thép không gỉ được bao bọc bởi hệ thống cuộn dây cảm ứng đối xứng. Do không có sự ma sát vật lý giữa các bộ phận chuyển động, cảm biến hoàn toàn miễn nhiễm với sự mài mòn cơ học, đạt độ phân giải đo lường tiệm cận mức vô hạn và duy trì sai số phi tuyến tính ở mức cực thấp dưới micromet. Ưu điểm này giúp thiết bị giữ vững độ chính xác hiệu chuẩn ban đầu qua hàng chục triệu chu kỳ làm việc mà không cần bảo dưỡng định kỳ.

Độ bền bỉ của dòng Messotron DUH Series còn được khẳng định qua thiết kế phần cứng vỏ ngoài. Mặt bích lắp đặt và phần ống chịu áp được chế tạo từ vật liệu thép không gỉ đặc chủng cường độ cao gia công tinh xảo, có khả năng chống ăn mòn hóa học tuyệt hảo trước các loại dầu thủy lực tổng hợp, chất lỏng chống cháy và môi trường nước biển bão hòa. Cảm biến đạt cấp bảo vệ Ingress Protection (IP) tối ưu cho phần đầu kết nối điện, cách ly hoàn toàn các vi mạch nhạy cảm khỏi bụi bặm và tia nước áp lực. Khi kết hợp với bộ điều phối tín hiệu chuyên dụng (như dòng DPU của Messotron), hệ thống đảm bảo triệt tiêu hoàn toàn các nhiễu động điện từ trường (EMI) sinh ra bởi hệ thống bơm thủy lực hoặc biến tần công suất lớn xung quanh. Dòng sản phẩm DUH Series là sự lựa chọn hàng đầu và không thể thay thế cho các ứng dụng phản hồi vị trí thời gian thực của van điều khiển tỷ lệ, hệ thống lái tàu biển, cơ cấu nâng hạ tấm boong cẩu trục, hệ thống kẹp khuôn máy ép nhựa lớn và các kết cấu cơ khí quốc phòng chịu áp lực cao.

• Hãng sản xuất: Messotron
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm: Cảm biến dịch chuyển tuyến tính chịu áp suất cao tích hợp xi lanh (In-Cylinder High-Pressure LVDT Transducer)
• Các model tích hợp trong dòng: DUH 50, DUH 100, DUH 200, DUH 300, DUH 400, DUH 500
• Nguyên lý hoạt động công nghệ: Cảm ứng điện từ / Vi sai biến đổi tuyến tính (LVDT) không tiếp xúc
• Hành trình đo tuyến tính định mức (Linear Stroke Range):
  - DUH 50: Dải đo tuyến tính 50 mm
  - DUH 100: Dải đo tuyến tính 100 mm
  - DUH 200: Dải đo tuyến tính 200 mm
  - DUH 300: Dải đo tuyến tính 300 mm
  - DUH 400: Dải đo tuyến tính 400 mm
  - DUH 500: Dải đo tuyến tính 500 mm
• Áp suất hoạt động định mức (Operating Pressure): 350 bar (Áp suất tĩnh liên tục)
• Áp suất phá hủy / áp suất đỉnh (Peak Pressure): Lên tới 500 bar
• Sai số phi tuyến tính (Linearity error): < ±0.25% trên toàn dải đo (Tùy chọn phiên bản tinh chỉnh đặc biệt đạt < ±0.1%)
• Vật liệu phần chịu áp và mặt bích: Thép không gỉ cường độ cao (High-strength Stainless Steel)
• Điện áp kích thích và tần số khuyến nghị: 1 kHz đến 10 kHz (Phù hợp kết nối bộ điều phối dòng DPU)
• Cấp bảo vệ phần kết nối điện (IP Rating): Đạt chuẩn IP65 hoặc IP67 tiêu chuẩn công nghiệp nâng cao
• Hệ số trôi nhiệt đặc tính (Temperature drift): < 0.01% / °K trên dải hoạt động
• Dải nhiệt độ môi trường và dầu thủy lực cho phép: -20 °C đến +90 °C (Tùy chọn phiên bản chịu nhiệt đặc biệt lên đến +120 °C)
• Kiểu kết nối điện: Cáp đúc chịu lực hoặc đầu nối Connector cơ khí tiêu chuẩn công nghiệp áp lực cao
