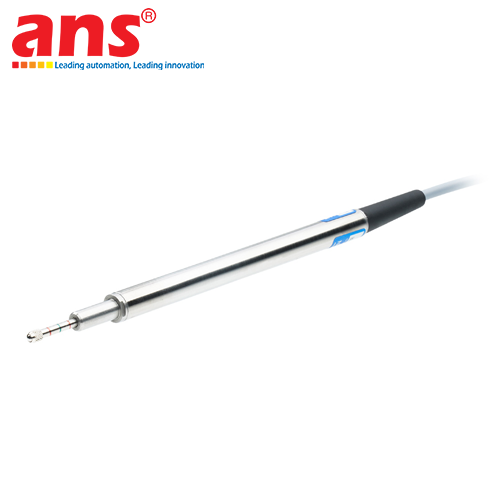

Cảm biến dịch chuyển Messotron DGB 25 DGB 50 DGB 100 DGB 200 DGB 400

Dòng cảm biến đo dịch chuyển tuyến tính cảm ứng LVDT Messotron DGB Series là một hệ thống giải pháp đo kiểm vị trí hành trình phân khúc công nghiệp chất lượng cao, được thiết kế và hoàn thiện đồng bộ tại các cơ sở chế tạo tiên tiến của Messotron ở Germany. Dòng sản phẩm này tập hợp đầy đủ các mã model biến thể dải đo từ tầm trung đến tầm xa bao gồm: DGB 25, DGB 50, DGB 100, DGB 150, DGB 200, DGB 250, DGB 300, và DGB 400. Hoạt động dựa trên nguyên lý biến áp vi sai biến đổi tuyến tính (LVDT) đặc trưng, thiết bị chuyển đổi các chuyển động tịnh tiến cơ học của hệ thống máy móc thành các thông số điện từ có độ chính xác tuyến tính cực cao. Điểm cải tiến kỹ thuật nổi bật cốt lõi của dòng DGB nằm ở kết cấu trục đo có cơ cấu dẫn hướng cơ học tích hợp vô cùng chắc chắn bên trong thân máy, kết hợp cùng nguyên lý cảm ứng không tiếp xúc vật lý giữa thanh lõi từ chuyển động tự do và hệ thống các cuộn dây đồng đối xứng. Sự kết hợp hoàn hảo này giúp triệt tiêu hoàn toàn lực ma sát động nội tại, loại bỏ hiện tượng mài mòn cơ học và hiện tượng mỏi vật liệu do vận hành liên tục, từ đó duy trì sai số đo đạc ở mức tối giản theo thời gian và mang lại tuổi thọ thiết bị tiệm cận mức vô hạn.

Thiết kế phần cứng của Messotron DGB Series được tối ưu hóa đặc biệt nhằm đáp ứng các bài toán đo lường hành trình có độ dài từ 25mm lên tới 400mm, giúp bao phủ hầu hết các cấu hình hành trình xi lanh và trục cơ cấu phổ biến trong công nghiệp. Vỏ ngoài của cảm biến được đúc dày từ vật liệu thép không gỉ chất lượng cao mài nhẵn bề mặt, đạt cấp bảo vệ chống xâm nhập tối thiểu từ IP65 đến IP67. Thiết kế vỏ bọc cơ học kiên cố này đóng vai trò như một màng chắn bảo vệ tuyệt đối cấu trúc cuộn dây nhạy cảm bên trong khỏi sự tàn phá từ môi trường nhà xưởng khắc nghiệt, như các hạt bụi mài kim loại, tia dầu mỡ cắt gọt áp lực cao, hơi ẩm bão hòa và các chấn động rung lắc biên độ lớn từ động cơ công suất cao xung quanh. Bên cạnh đó, công nghệ quấn cuộn dây đối xứng nghiêm ngặt của Đức giúp dòng DGB có khả năng tự động triệt tiêu và cách ly các xung nhiễu điện từ trường (EMI), đảm bảo độ ổn định của dữ liệu phép đo ngay cả khi lắp đặt cạnh các biến tần điện áp lớn.

Tín hiệu đầu ra của cảm biến Messotron DGB Series ở dạng AC xoay chiều tần số sóng mang, mang lại độ tin cậy và độ nhạy cực cao. Khi được phối hợp kết nối cùng các bộ chuyển đổi và bộ khuếch đại tín hiệu rời chính hãng của Messotron, hệ thống sẽ chuyển đổi thông suốt dữ liệu đo thành các tín hiệu analog tiêu chuẩn toàn cầu như dòng điện 4-20mA hoặc điện áp 0-10V, 0.5-4.5V, giúp dễ dàng tích hợp vào cấu trúc điều khiển của các bộ lập trình trung tâm PLC hoặc hệ thống thu thập dữ liệu chuyên dụng SCADA. Dòng cảm biến DGB đóng vai trò cốt lõi trong các ứng dụng điều khiển vòng lặp kín (Closed-loop control) điều tiết vị trí van xả áp suất lớn, kiểm soát hành trình của các trục ép phôi thủy lực, định vị bàn máy trong các phân xưởng gia công CNC hạng nặng, và giám sát dịch chuyển vi mô tại các trạm thử nghiệm độ bền vật liệu công trình xây dựng. Đầu tư lắp đặt hệ thống cảm biến Messotron DGB Series là giải pháp kỹ thuật tối ưu mang lại sự tin cậy tuyệt đối cho quy trình sản xuất của doanh nghiệp.

• Hãng sản xuất: Messotron
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm: Cảm biến dịch chuyển tuyến tính cảm ứng LVDT tích hợp dẫn hướng (Guided Inductive Displacement Transducers)
• Các mã Model được gộp chung: Messotron DGB 25, DGB 50, DGB 100, DGB 150, DGB 200, DGB 250, DGB 300, DGB 400.
• Nguyên lý cảm biến: Biến áp vi sai tuyến tính (LVDT) - Cơ cấu đo cảm ứng không tiếp xúc vật lý
• Cơ cấu trục thanh lõi: Trục chuyển động có cơ cấu dẫn hướng cơ học tích hợp bảo vệ lõi từ
• Chi tiết dải đo hành trình tuyến tính theo từng Model định danh:
  - Model DGB 25: Hành trình đo tuyến tính ± 12.5 mm (Tổng dải đo 25 mm)
  - Model DGB 50: Hành trình đo tuyến tính ± 25 mm (Tổng dải đo 50 mm)
  - Model DGB 100: Hành trình đo tuyến tính ± 50 mm (Tổng dải đo 100 mm)
  - Model DGB 150: Hành trình đo tuyến tính ± 75 mm (Tổng dải đo 150 mm)
  - Model DGB 200: Hành trình đo tuyến tính ± 100 mm (Tổng dải đo 200 mm)
  - Model DGB 250: Hành trình đo tuyến tính ± 125 mm (Tổng dải đo 250 mm)
  - Model DGB 300: Hành trình đo tuyến tính ± 150 mm (Tổng dải đo 300 mm)
  - Model DGB 400: Hành trình đo tuyến tính ± 200 mm (Tổng dải đo 400 mm)
• Độ sai số tuyến tính toàn thang (Linearity error): Siêu thấp, đạt chuẩn ≤ ±0.25% đến ±0.5% trên toàn bộ hành trình
• Hệ số trôi nhiệt độ (Temperature Coefficient): Cực nhỏ, giúp triệt tiêu sự sai lệch kết quả đo do biến động nhiệt độ môi trường
• Loại tín hiệu đầu ra điện áp: Tín hiệu xoay chiều AC thuần (Kết hợp bộ khuếch đại sóng mang ngoài để xuất 4-20mA hoặc 0-10V)
• Cấp bảo vệ môi trường tiêu chuẩn (IP Rating): Chuẩn IP65 tiêu chuẩn, cấu hình tùy chọn nâng cấp mối hàn kín đạt IP67
• Vật liệu cấu tạo vỏ máy: Thép không gỉ cao cấp đặc tính chống chịu lực cơ học và ăn mòn hóa chất vượt trội
• Phương thức đấu nối điện: Đầu kết nối cắm Connector công nghiệp nhiều chân xoáy ren hoặc Cáp đúc liền bảo vệ chống nhiễu
• Phụ kiện hỗ trợ lắp đặt: Khớp đầu cầu nối ren, đồ gá kẹp cố định thân trụ cảm biến
