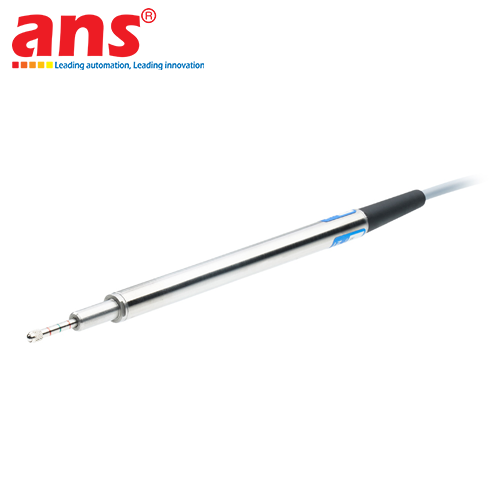

Cảm biến hành trình LVDT Messotron DM 16(G) chính hãng Đức

Cảm biến đo dịch chuyển tuyến tính cảm ứng LVDT dạng đầu dò đo kiểm (Gauge Probe) Messotron DM 16(G) là dòng thiết bị đo lường tiếp xúc phân khúc siêu chính xác, được nghiên cứu, phát triển và chế tạo đồng bộ tại các cơ sở công nghệ cao của Messotron ở Germany. Thiết bị vận hành dựa trên nguyên lý biến áp vi sai biến đổi tuyến tính (LVDT) đặc trưng, kết hợp với cấu trúc trục đo dẫn hướng chất lượng cao và tùy chọn cơ cấu lò xo hồi vị nội bộ tích hợp (đối với biến thể chữ G). Mã cảm biến này chuyên dụng cho các ứng dụng đo đạc kích thước hình học, kiểm tra dung sai phôi mẫu cơ khí và giám sát dịch chuyển vị trí vi mô trong các quy trình công nghiệp tốc độ cao. Cơ chế không tiếp xúc cơ học giữa lõi từ chuyển động cảm ứng và các cuộn dây đồng đối xứng bên trong stator giúp triệt tiêu hoàn toàn lực ma sát động nội tại, loại bỏ nguy cơ mài mòn vật lý, từ đó đảm bảo sai số phép đo luôn được giữ ở mức tối giản và mang lại tuổi thọ vận hành liên tục tiệm cận mức vĩnh cửu.

Thiết kế phần cứng của Messotron DM 16(G) sở hữu kiểu dáng hình trụ tròn dạng cây bút (Pen-style profile) cực kỳ gọn gàng và cứng cáp, tối ưu cho tổng hành trình dịch chuyển tuyến tính 16mm (±8mm). Cấu trúc nhỏ gọn này cho phép cảm biến dễ dàng tích hợp vào các cụm đồ gá đo lường đa điểm (Multi-gauging fixtures) chật hẹp, nơi các không gian gá đặt bị giới hạn nghiêm ngặt. Lớp vỏ bên ngoài của thiết bị được gia công từ thép không gỉ chất lượng cao mài bóng bề mặt, đạt cấp bảo vệ chống xâm nhập môi trường tối thiểu IP65/IP67. Màng chắn thép kiên cố này ngăn chặn hoàn toàn sự thâm nhập của bụi mịn mài cơ học, tia nước bắn, hơi dầu cắt gọt máy CNC và các hóa chất ăn mòn phổ biến. Đồng thời, kỹ thuật quấn cuộn dây đối xứng nghiêm ngặt của Đức cung cấp cho DM 16(G) khả năng tự động triệt tiêu nhiễu điện từ trường (EMI), duy trì dữ liệu đo luôn sắc nét và ổn định ngay cả khi hoạt động cạnh các nguồn phát xung lớn. Tín hiệu đầu ra xoay chiều AC thuần tần số sóng mang có độ tin cậy vượt trội, khi phối hợp với các bộ khuếch đại tín hiệu rời của Messotron sẽ xuất ra tín hiệu analog tiêu chuẩn (4-20mA, 0-10V) kết nối trực tiếp về PLC trung tâm. Đây là linh kiện cốt lõi trên các bàn kiểm thử chất lượng tự động QA/QC của nhà máy linh kiện ô tô, robot lắp ráp vi mạch và các trạm đo lường tiêu chuẩn.

• Hãng sản xuất: Messotron
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm: Cảm biến dịch chuyển tuyến tính cảm ứng LVDT dạng đầu dò (Inductive Gauge Probes)
• Mã định danh Model: DM 16 / DM 16G (Biến thể tích hợp lò xo)
• Nguyên lý cảm biến: Biến áp vi sai tuyến tính (LVDT) - Cơ chế cảm ứng điện từ độ chính xác cao
• Cấu trúc cơ học: Kiểu dáng thu nhỏ dạng bút (Pen-style cylindrical profile)
• Dải đo hành trình tuyến tính: Tổng hành trình đo tịnh tiến 16 mm (Dải đo vi sai ± 8.0 mm)
• Cơ cấu trục đo (Actuation): Tích hợp lò xo cơ học hồi vị nội bộ (đối với bản DM 16G) hoặc đầu trục tự do
• Độ sai số tuyến tính toàn dải (Linearity error): Siêu thấp, đạt chuẩn ≤ ±0.25% đến ±0.5% trên toàn bộ thang đo
• Độ lặp lại phép đo (Repeatability): Độ chính xác lặp lại cấp vi mô (< 1 µm trong điều kiện môi trường tiêu chuẩn)
• Loại tín hiệu đầu ra điện: Tín hiệu xoay chiều AC thuần tần số sóng mang (Kết hợp module bộ khuếch đại sóng mang rời để xuất tín hiệu 4-20mA hoặc 0-10V)
• Cấp bảo vệ chống xâm nhập (IP Rating): Đạt chuẩn IP65 tiêu chuẩn, hỗ trợ tùy chọn cấu hình hàn kín đạt cấp IP67
• Vật liệu cấu tạo vỏ cảm biến: Thép không gỉ cao cấp chịu lực cơ học mạnh và chống ăn mòn hóa cơ học xuất sắc
• Kiểu kết nối điện: Cáp đúc liền bảo vệ chống nhiễu chiều dài tiêu chuẩn hoặc cổng cắm Connector ren xoáy công nghiệp
• Ứng dụng tích hợp: Đồ gá đa điểm, tủ điều khiển PLC, trạm đo QA/QC cơ khí tự động hóa chính xác
