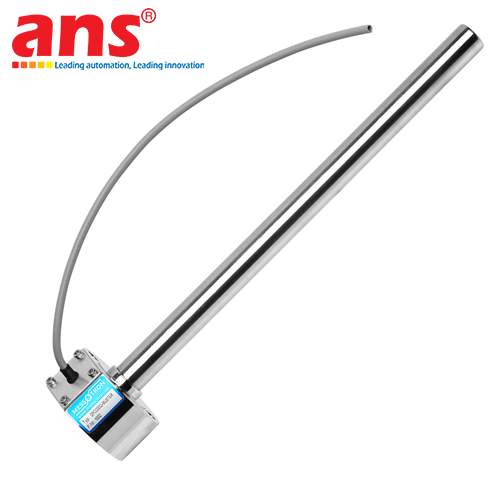

Cảm biến hành trình Messotron DOE 25 DOE 100 DOE 500 DOE 1000 chính hãng

Dòng cảm biến đo dịch chuyển tuyến tính cảm ứng LVDT Messotron DOE Series là giải pháp công nghệ đo lường vị trí và hành trình chuyên dụng cho phân khúc công nghiệp nặng chất lượng cao, được nghiên cứu, phát triển và chế tạo đồng bộ tại Germany. Dòng sản phẩm này tập hợp đầy đủ các mã model biến thể dải đo rộng từ tầm trung, tầm xa cho đến các kích thước cấu trúc siêu dài bao gồm: DOE 25, DOE 50, DOE 100, DOE 150, DOE 200, DOE 250, DOE 300, DOE 400, DOE 500, DOE 600, DOE 800, và DOE 1000. Vận hành dựa trên nguyên lý biến áp vi sai biến đổi tuyến tính (LVDT) đặc trưng, thiết bị chuyển đổi các chuyển động tịnh tiến cơ học của hệ thống máy móc thành các thông số điện từ có độ tuyến tính hoàn hảo và độ tin cậy phép đo cực kỳ lý tưởng. Điểm đặc trưng kỹ thuật cốt lõi giúp phân biệt dòng DOE Series nằm ở sự kết hợp giữa thiết kế thanh lõi từ chuyển động tách rời hoàn toàn tự do (Unguided armature/core) và giao thức tín hiệu đầu ra xoay chiều AC thuần túy (Raw AC output), biến dòng cảm biến này trở thành lựa chọn hàng đầu cho các môi trường vận hành cực đoan nhất trong nhà máy.

Cấu trúc lõi rời tự do (Unguided Core) cho phép thanh từ di chuyển tịnh tiến xuyên qua lòng ống cảm biến mà không xảy ra bất kỳ sự tiếp xúc vật lý hay ma sát trượt nào với thành cuộn dây stator bên trong. Nhờ loại bỏ hoàn toàn các cấu phần cơ học chịu mài mòn, cảm biến triệt tiêu hiện tượng mỏi linh kiện cơ khí do tần suất vận hành liên tục, từ đó duy trì sai số phép đo ở mức tối giản theo thời gian và mang lại tuổi thọ thiết bị bền bỉ tiệm cận mức vô hạn. Bên cạnh đó, việc xuất tín hiệu ở dạng AC xoay chiều thuần túy (chưa qua bo mạch tích hợp) mang lại cho dòng DOE Series khả năng chịu đựng nhiệt độ môi trường siêu cao và khả năng chống chịu xung chấn động cơ học cực đại. Do không chứa các linh kiện điện tử bán dẫn nhạy cảm nhiệt ngay bên trong thân cảm biến, dòng DOE loại bỏ hoàn toàn rủi ro hỏng hóc mạch do quá nhiệt, cực kỳ phù hợp khi kết hợp cùng các bộ điều phối sóng mang và khuếch đại tín hiệu rời đặt xa trong tủ điện điều khiển trung tâm.

Thiết kế phần cứng cấu trúc dạng thanh ống tròn của Messotron DOE Series được tối ưu hóa đặc biệt nhằm đáp ứng các bài toán đo lường hành trình có độ dài cực kỳ đa dạng từ các khoảng ngắn 25mm cho đến các hệ thống siêu dài lên tới 1000mm (1 mét). Vỏ ngoài của cảm biến được đúc dày từ vật liệu thép không gỉ chất lượng cao mài nhẵn bề mặt, đạt cấp bảo vệ chống xâm nhập môi trường tiêu chuẩn công nghiệp nặng (IP65/IP67). Lớp vỏ kiên cố này đóng vai trò như một màng chắn bảo vệ tuyệt đối cấu trúc cuộn dây nhạy cảm bên trong khỏi sự tàn phá từ môi trường nhà xưởng khắc nghiệt, như các hạt bụi mài kim loại, tia dầu mỡ cắt gọt áp lực cao, hơi ẩm bão hòa và các chấn động rung lắc biên độ lớn từ động cơ công suất cao xung quanh. Dòng cảm biến DOE lõi rời AC đóng vai trò huyết mạch trong các ứng dụng điều khiển van xả tuabin hơi cao áp, kiểm soát hành trình của các hệ thống thủy lực cửa đập thủy điện, định vị cơ cấu hành trình xe goòng trong phân xưởng đúc và giám sát dịch chuyển vi mô co giãn nhiệt kết cấu lò nung công nghiệp nặng. Đầu tư lắp đặt hệ thống cảm biến Messotron DOE Series là giải pháp kỹ thuật tối ưu mang lại sự tin cậy tuyệt đối cho quy trình sản xuất của doanh nghiệp.

• Hãng sản xuất: Messotron
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm: Cảm biến dịch chuyển tuyến tính cảm ứng LVDT lõi từ rời thuần AC (Unguided AC-Output Inductive Displacement Transducers)
• Các mã Model được gộp chung hệ thống: Messotron DOE 25, DOE 50, DOE 100, DOE 150, DOE 200, DOE 250, DOE 300, DOE 400, DOE 500, DOE 600, DOE 800, DOE 1000.
• Nguyên lý cảm biến: Biến áp vi sai tuyến tính (LVDT) - Đo lường cảm ứng hoàn toàn không tiếp xúc cơ học
• Cấu trúc thanh lõi: Lõi từ rời tự do không dẫn hướng tích hợp (Unguided Free Core)
• Loại tín hiệu đầu ra điện: Tín hiệu xoay chiều AC thuần tần số sóng mang (Yêu cầu module bộ khuếch đại sóng mang rời đặt trong tủ điện để xuất tín hiệu 4-20mA hoặc 0-10V)
• Chi tiết dải đo hành trình tuyến tính theo từng Model định danh:
  - Model DOE 25: Hành trình đo tuyến tính ± 12.5 mm (Tổng dải đo 25 mm)
  - Model DOE 50: Hành trình đo tuyến tính ± 25 mm (Tổng dải đo 50 mm)
  - Model DOE 100: Hành trình đo tuyến tính ± 50 mm (Tổng dải đo 100 mm)
  - Model DOE 150: Hành trình đo tuyến tính ± 75 mm (Tổng dải đo 150 mm)
  - Model DOE 200: Hành trình đo tuyến tính ± 100 mm (Tổng dải đo 200 mm)
  - Model DOE 250: Hành trình đo tuyến tính ± 125 mm (Tổng dải đo 250 mm)
  - Model DOE 300: Hành trình đo tuyến tính ± 150 mm (Tổng dải đo 300 mm)
  - Model DOE 400: Hành trình đo tuyến tính ± 200 mm (Tổng dải đo 400 mm)
  - Model DOE 500: Hành trình đo tuyến tính ± 250 mm (Tổng dải đo 500 mm)
  - Model DOE 600: Hành trình đo tuyến tính ± 300 mm (Tổng dải đo 600 mm)
  - Model DOE 800: Hành trình đo tuyến tính ± 400 mm (Tổng dải đo 800 mm)
  - Model DOE 1000: Hành trình đo tuyến tính ± 500 mm (Tổng dải đo 1000 mm / 1 mét)
• Độ sai số tuyến tính toàn thang (Linearity error): Rất thấp, đạt tiêu chuẩn ≤ ±0.25% đến ±0.5% trên toàn dải hành trình
• Đặc tính nhiệt độ vận hành: Khả năng chịu nhiệt độ cao vượt trội (Dải tiêu chuẩn từ -40°C đến +120°C, tùy chọn cấu hình đặc biệt có thể lên tới +150°C hoặc cao hơn)
• Cấp bảo vệ chống xâm nhập (IP Rating): Đạt chuẩn IP65 tiêu chuẩn, hỗ trợ cấu hình hàn kín mối nối đạt cấp IP67/IP68
• Vật liệu cấu tạo vỏ máy: Thép không gỉ cao cấp đặc tính chống chịu lực cơ học mạnh và chống chịu ăn mòn hóa chất xuất sắc
• Phương thức kết nối điện: Đầu kết nối cắm Connector công nghiệp nhiều chân xoáy ren chắc chắn hoặc Cáp đúc liền bảo vệ chống nhiễu
• Phụ kiện đi kèm tùy chọn: Thanh nối ren lõi từ, đồ gá cố định thân trụ cảm biến, bo mạch khuyếch đại sóng mang rời
