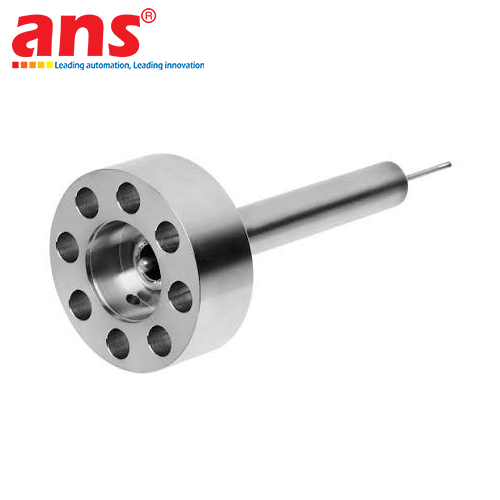

Cảm biến hành trình xi lanh thủy lực Messotron DPH 25 DPH 100 DPH 300 chính hãng

Dòng cảm biến đo dịch chuyển tuyến tính cảm ứng LVDT chịu áp suất cao Messotron DPH Series là hệ thống thiết bị đo kiểm vị trí hành trình phân khúc chuyên dụng cao cấp cho hệ thống thủy lực tỷ lệ áp lực lớn, được thiết kế, thử nghiệm và chế tạo đồng bộ tại các nhà máy cơ khí chính xác của Messotron ở Germany. Dòng sản phẩm này tập hợp đầy đủ các mã model biến thể dải đo hành trình từ ngắn đến tầm trung bao gồm: DPH 25, DPH 50, DPH 75, DPH 100, DPH 150, DPH 200, DPH 250, và DPH 300. Dựa trên nguyên lý biến áp vi sai biến đổi tuyến tính (LVDT) đặc trưng kết hợp với kết cấu cơ khí cơ học siêu chịu lực, cảm biến cho phép lắp đặt chìm trực tiếp vào sâu bên trong khoang chứa dầu áp lực cao của các xi lanh thủy lực hạng nặng hoặc các cụm van điều khiển mà không cần thêm bất kỳ màng chắn áp suất phụ trợ nào. Thiết kế cơ khí đặc thù giúp dòng DPH chịu đựng áp suất tĩnh liên tục cực đại lên tới 350 bar (áp suất đỉnh tức thời đạt 450 bar), biến dòng sản phẩm này thành giải pháp định vị huyết mạch không thể thay thế cho các cơ cấu chấp hành thủy lực chính xác.

Điểm ưu việt kỹ thuật vượt trội cốt lõi của Messotron DPH Series là nguyên lý đo cảm ứng hoàn toàn không tiếp xúc vật lý (Frictionless non-contact operation). Thanh lõi từ chuyển động tự do đi sâu vào lòng ống áp suất của stator mà không tạo ra bất kỳ lực ma sát động trượt nào với thành trong ống cảm biến. Nhờ thiết kế đột phá này, hệ thống loại bỏ hoàn toàn nguy cơ hao mòn cơ học cơ cấu, triệt tiêu sai số do hiện tượng trễ cơ học (hysteresis) hay hiện tượng mỏi linh kiện cơ khí do tần suất vận hành liên tục, duy trì sai số phép đo ở mức tối giản theo thời gian và mang lại tuổi thọ hoạt động bền bỉ tiệm cận mức vĩnh cửu trong môi trường ngập dầu thủy lực. Khả năng cung cấp dải đo linh hoạt trải dài từ hành trình vi mô DPH 25 (dải đo 25mm) chuyên dụng cho van servo kỹ thuật cao, van tỷ lệ dòng chảy, cho đến các model hành trình dài mở rộng như DPH 100, DPH 200, và DPH 300 (dải đo tịnh tiến 300mm) đáp ứng trọn vẹn việc định vị thanh piston xi lanh công nghiệp nặng.

Thân của cảm biến (ống chịu áp suất) được gia công tinh xảo từ vật liệu thép hợp kim đặc biệt có khả năng chống chịu ăn mòn hóa học xuất sắc của dầu thủy lực công nghiệp và độ bền kéo cơ học tuyệt vời. Stator cuộn dây được bọc kín và cách ly hoàn toàn với khoang dầu áp suất bằng công nghệ hàn laser chịu áp tiên tiến của Đức, đạt cấp bảo vệ môi trường chống xâm nhập tối ưu IP67/IP68. Kỹ thuật quấn dây đối ứng nghiêm ngặt giúp dòng DPH có khả năng tự động triệt tiêu các ảnh hưởng từ hiện tượng nhiễu điện từ trường (EMI), duy trì tính ổn định của giá trị đo ngay cả khi lắp đặt sát các cuộn coil điện từ công suất lớn của van thủy lực công nghiệp. Tín hiệu xoay chiều AC thuần tần số sóng mang đầu ra mang lại độ nhạy và độ tin cậy nhiệt cực cao. Khi kết hợp cùng bộ điều phối sóng mang và khuyẽch đại rời đặt xa trong tủ điện của Messotron, hệ thống sẽ chuyển đổi hoàn hảo thành các giao thức analog tiêu chuẩn (4-20mA, 0-10V). Thiết bị được ứng dụng rộng rãi và là linh kiện không thể thay thế trong hệ thống điều khiển vị trí tay gàu máy xúc cơ giới nặng, xi lanh ép phôi nhà máy thép cán nóng, cơ cấu lái tàu biển hảng hải, hệ thống đóng mở cánh phai cửa đập thủy điện và các máy ép phun nhựa tự động hóa cao. Đầu tư lắp đặt hệ thống cảm biến chịu áp Messotron DPH Series chính là cam kết kỹ thuật cao nhất cho sự an toàn và tính liên tục vận hành dây chuyền của doanh nghiệp.

• Hãng sản xuất: Messotron
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm: Cảm biến dịch chuyển tuyến tính cảm ứng LVDT chịu áp lực cao tích hợp xi lanh thủy lực (High-Pressure Hydraulic LVDT Displacement Transducers)
• Các mã Model được gộp chung hệ thống: Messotron DPH 25, DPH 50, DPH 75, DPH 100, DPH 150, DPH 200, DPH 250, DPH 300.
• Nguyên lý hoạt động: Biến áp vi sai tuyến tính (LVDT) - Đo lường cảm ứng hoàn toàn không tiếp xúc vật lý cơ học
• Khả năng chịu áp suất hoạt động: Áp suất làm việc tĩnh liên tục lên đến 350 bar (35 MPa), áp suất đỉnh đột biến xung kích lên tới 450 bar
• Chi tiết dải đo hành trình tuyến tính theo từng Model định danh:
  - Model DPH-25: Hành trình đo tuyến tính ± 12.5 mm (Tổng dải đo hành trình 25 mm)
  - Model DPH-50: Hành trình đo tuyến tính ± 25.0 mm (Tổng dải đo hành trình 50 mm)
  - Model DPH-75: Hành trình đo tuyến tính ± 37.5 mm (Tổng dải đo hành trình 75 mm)
  - Model DPH-100: Hành trình đo tuyến tính ± 50.0 mm (Tổng dải đo hành trình 100 mm)
  - Model DPH-150: Hành trình đo tuyến tính ± 75.0 mm (Tổng dải đo hành trình 150 mm)
  - Model DPH-200: Hành trình đo tuyến tính ± 100.0 mm (Tổng dải đo hành trình 200 mm)
  - Model DPH-250: Hành trình đo tuyến tính ± 125.0 mm (Tổng dải đo hành trình 250 mm)
  - Model DPH-300: Hành trình đo tuyến tính ± 150.0 mm (Tổng dải đo hành trình 300 mm)
• Độ sai số tuyến tính toàn thang (Linearity error): Siêu thấp, đạt chuẩn ≤ ±0.25% đến ±0.5% tùy chọn cấu hình hiệu chuẩn
• Độ lặp lại kết quả phép đo (Repeatability): Độ chính xác lặp lại tối ưu cấp vi mô nhờ cấu trúc loại bỏ hoàn toàn ma sát động trượt nội tại
• Loại tín hiệu đầu ra điện: Tín hiệu xoay chiều AC thuần tần số sóng mang (Kết hợp sử dụng với module bộ khuếch đại sóng mang ngoài rời để xuất tín hiệu analog 4-20mA hoặc 0-10V)
• Cấp bảo vệ chống xâm nhập môi trường (IP Rating): Đạt chuẩn IP67 hoặc IP68 tiêu chuẩn (Thiết kế kín hoàn toàn chịu áp lực dầu)
• Vật liệu cấu tạo vỏ và ống chịu áp: Thép không gỉ hợp kim cường độ cao chống mài mòn hóa chất và chịu áp suất cơ học lớn
• Phương thức kết nối điện: Cổng cắm Connector ren xoáy công nghiệp chịu áp lực nhiều chân chịu nhiệt hoặc cáp đúc liền chịu dầu chống nhiễu
• Ứng dụng tích hợp cấu trúc: Tích hợp chìm trong lòng xi lanh thủy lực áp lực lớn, cụm van điều tiết tỷ lệ/servo hành trình máy ép công nghiệp nặng
